AKD Benutzerhandbuch | 16.3.1.4 Plot-Optionen
Pxx = spektrale Leistungsdichte des Eingangssignals
Pyy = spektrale Leistungsdichte des Ausgangssignals
Pxy = Kreuzleistungsdichte des Ein- und Ausgangs
* bezeichnet eine konjugierte Zahl
Cursor

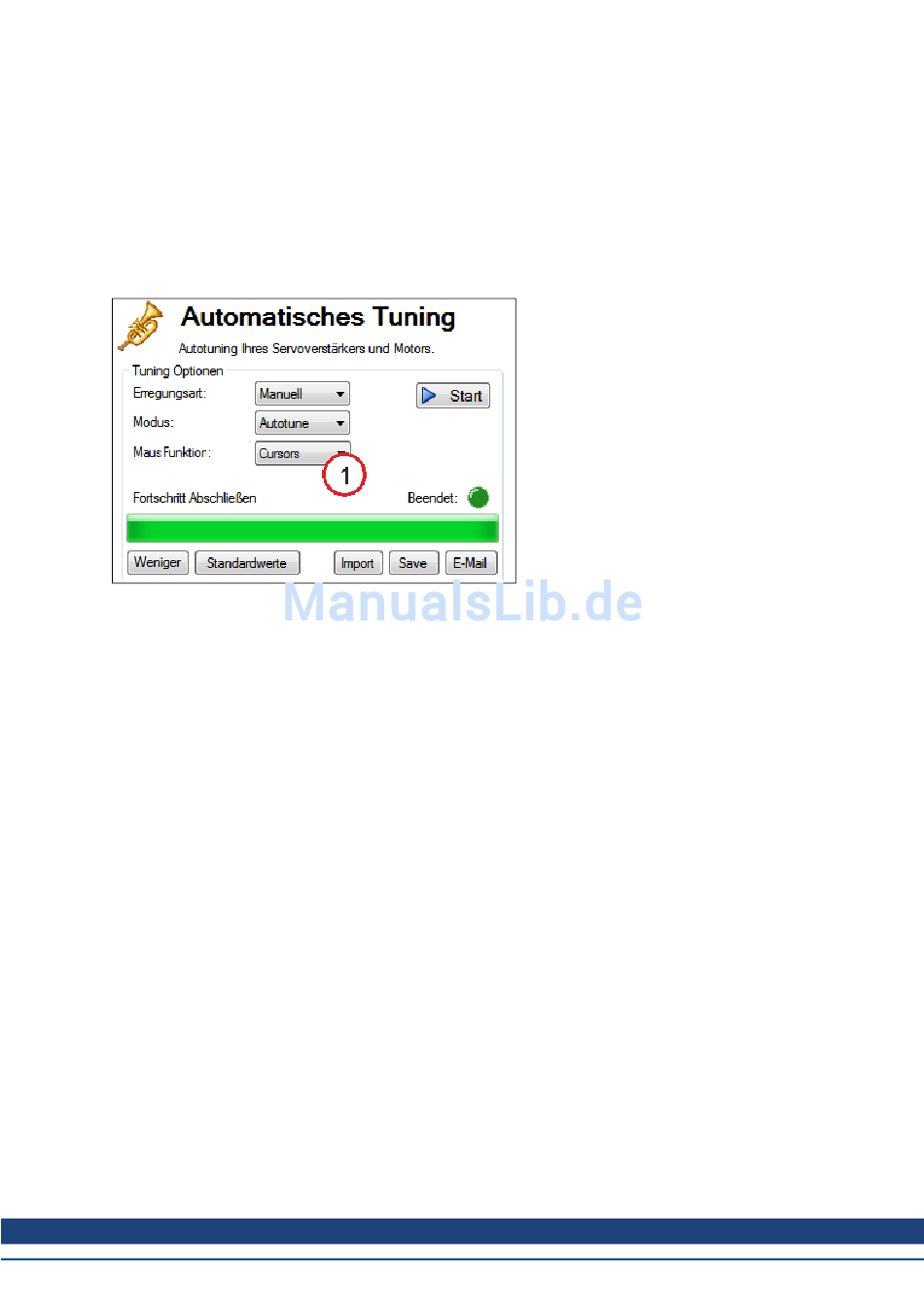

Mit der Aktivierung von Cursorn können Sie Punkte im Bode-Plot aufzeichnen, die von besonderem
Interesse sind, und eine Tabelle der Referenzpunkte in der Übersichtstabelle erzeugen. Auswahl von
Cursor im Auswahlfeld Maus Funktion (1) startet die Cursorfunktion.
Zum Verschieben des Cursor bewegen Sie den Mauszeiger entweder im Amplituden- (1) oder im
Phasenplot (2) auf den Cursor, klicken und halten die linke Maustaste. Ziehen Sie dann den Cursor in die
neue Position.Beachten Sie, wie sich beim Ziehen der Maus Frequenz, Verstärkung und Phase im
Übersichtsfenster (3) ändern.
KOLLMORGEN | Mai 2013
211
