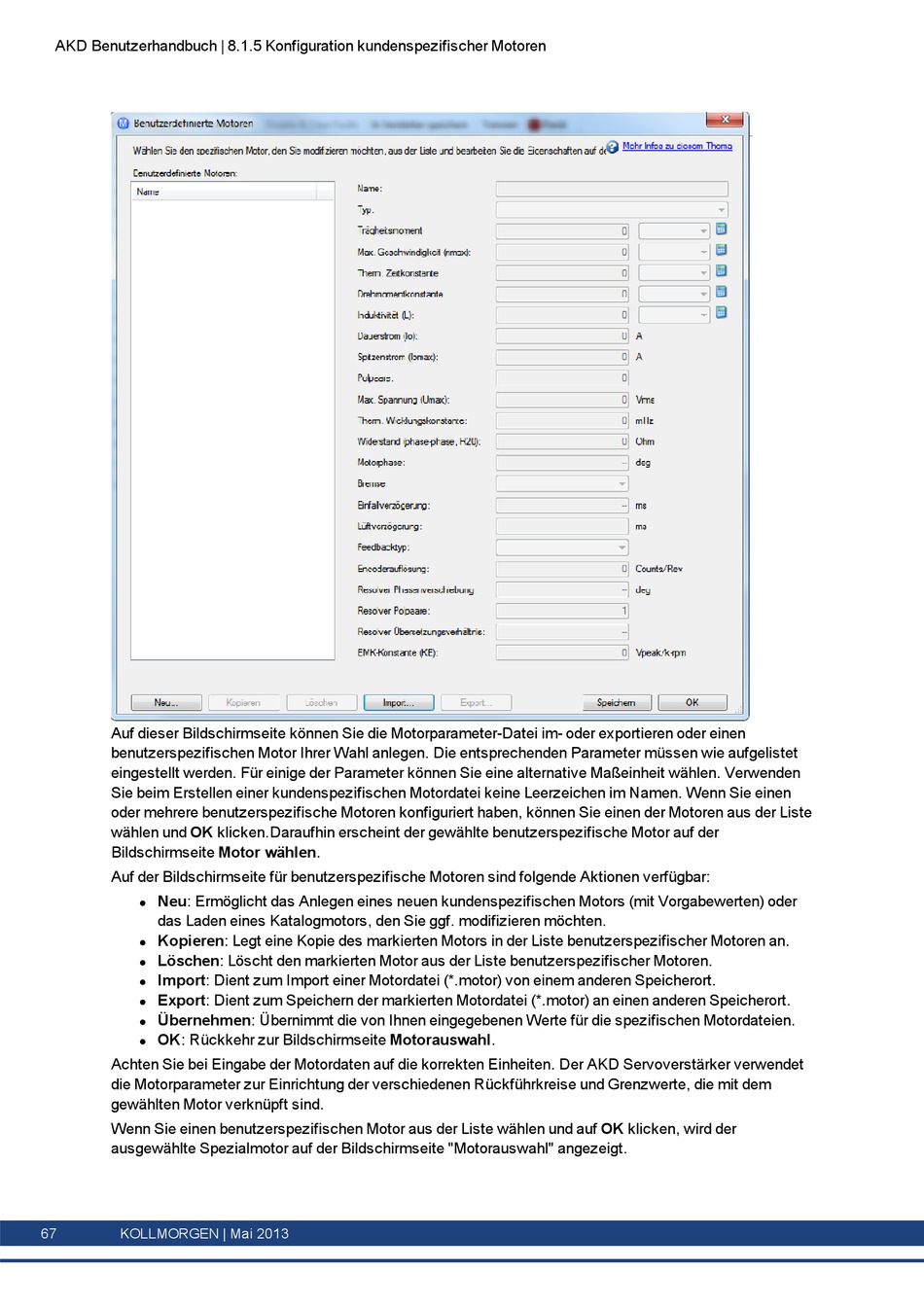

Kollmorgen AKD Series Benutzerhandbuch Seite 67

AKD Benutzerhandbuch | 8.1.5 Konfiguration kundenspezifischer Motoren
Auf dieser Bildschirmseite können Sie die Motorparameter-Datei im- oder exportieren oder einen
benutzerspezifischen Motor Ihrer Wahl anlegen. Die entsprechenden Parameter müssen wie aufgelistet
eingestellt werden. Für einige der Parameter können Sie eine alternative Maßeinheit wählen. Verwenden
Sie beim Erstellen einer kundenspezifischen Motordatei keine Leerzeichen im Namen. Wenn Sie einen
oder mehrere benutzerspezifische Motoren konfiguriert haben, können Sie einen der Motoren aus der Liste
wählen und OK klicken.Daraufhin erscheint der gewählte benutzerspezifische Motor auf der
Bildschirmseite Motor wählen.
Auf der Bildschirmseite für benutzerspezifische Motoren sind folgende Aktionen verfügbar:
Neu: Ermöglicht das Anlegen eines neuen kundenspezifischen Motors (mit Vorgabewerten) oder
l
das Laden eines Katalogmotors, den Sie ggf. modifizieren möchten.
Kopieren: Legt eine Kopie des markierten Motors in der Liste benutzerspezifischer Motoren an.
l
Löschen: Löscht den markierten Motor aus der Liste benutzerspezifischer Motoren.
l
Import: Dient zum Import einer Motordatei (*.motor) von einem anderen Speicherort.
l
Export: Dient zum Speichern der markierten Motordatei (*.motor) an einen anderen Speicherort.
l
Übernehmen: Übernimmt die von Ihnen eingegebenen Werte für die spezifischen Motordateien.
l
OK: Rückkehr zur Bildschirmseite Motorauswahl.
l
Achten Sie bei Eingabe der Motordaten auf die korrekten Einheiten. Der AKD Servoverstärker verwendet
die Motorparameter zur Einrichtung der verschiedenen Rückführkreise und Grenzwerte, die mit dem
gewählten Motor verknüpft sind.
Wenn Sie einen benutzerspezifischen Motor aus der Liste wählen und auf OK klicken, wird der
ausgewählte Spezialmotor auf der Bildschirmseite "Motorauswahl" angezeigt.
67 KOLLMORGEN | Mai 2013
