AKD Benutzerhandbuch | 16.3.1.5 Ändern der Größe von Bode-Plots

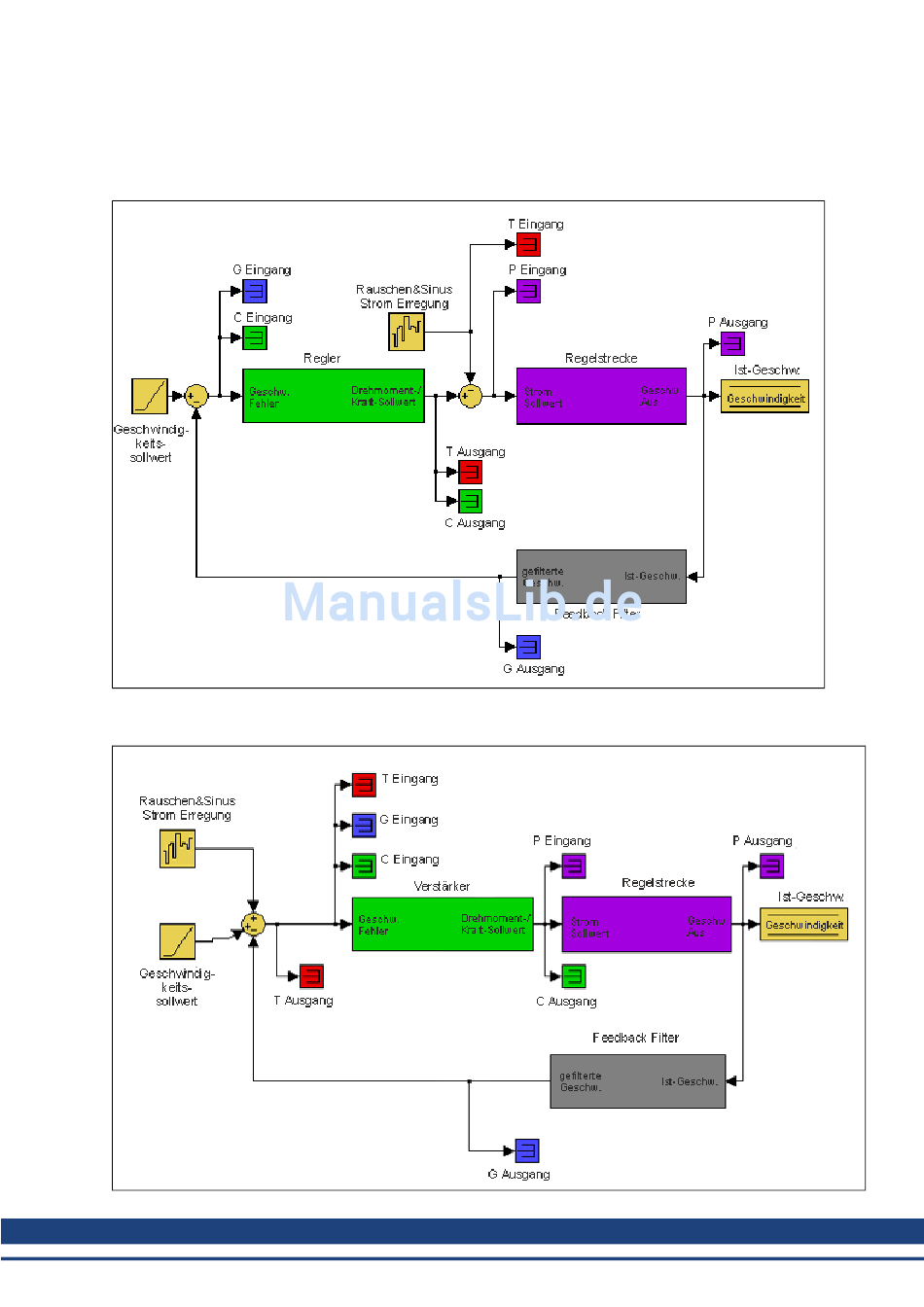

Das nachstehende Diagramm enthält Messpunkte (Eingang und Ausgang) für jedes dieser
Frequenzverhalten. Die Eingangs- und Ausgangsmarker sind mit der Farbe codiert, in der Sie im PST
dargestellt werden:
Erregung durch Strom:
Erregung durch Geschwindigkeit:
