AKD Benutzerhandbuch | 17.2.1.1 Spalte „Quelle"
17.2.1.1 Spalte „Quelle"

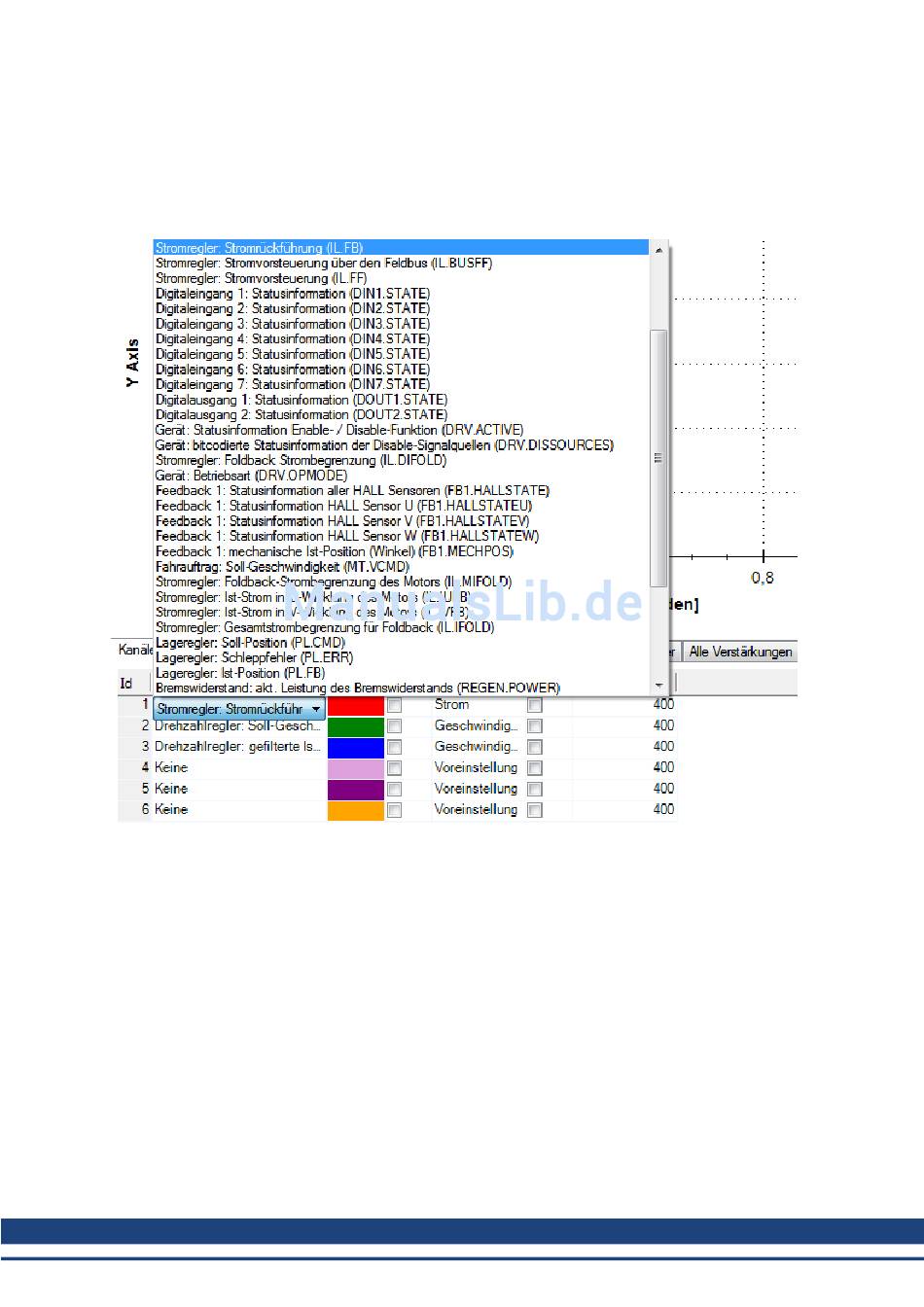

Um einen Kanal für die Aufzeichnung auszuwählen, klicken Sie auf die gewünschte Quelle und wählen
dann den entsprechenden Kanal aus. Zur Auswahl stehen folgende Optionen: „Keine"(an diesem Kanal
werden keine Daten erfasst), voreingestellte Spurarten oder Eingabe einer benutzerdefinierten Spur. Mit
der Option „<Benutzerdefiniert>" können Sie Daten von vordefinierten Standorten aufzeichnen. Diese
Standorte werden werkseitig vorgegeben, um seltenere Werte zu erfassen.
17.2.1.2 Spalte „Farbe"
Bei gültigen Quellen können Sie auf die Farbe in der Registerkarte „Farbe" klicken und eine vom Standard
abweichende Farbe wählen oder Ihre eigene Farbe erzeugen.
17.2.1.3 Spalte „Ausblenden"
Markieren Sie das Feld Ausblenden, um eine bestimmte Plotspur auszublenden. Diese Funktion
erleichtert bei Bedarf die Konzentration auf spezielle Daten.
17.2.1.4 Spalte „Y-Achse"
In der Spalte „Y-Achse" legen Sie fest, auf welcher Y-Achse der Kanal dargestellt wird. Es gibt mehrere
vordefinierte Y-Achsengruppen. Klicken Sie auf das Element in der Spalte, um die Bezeichnung der Spur
zu ändern.
