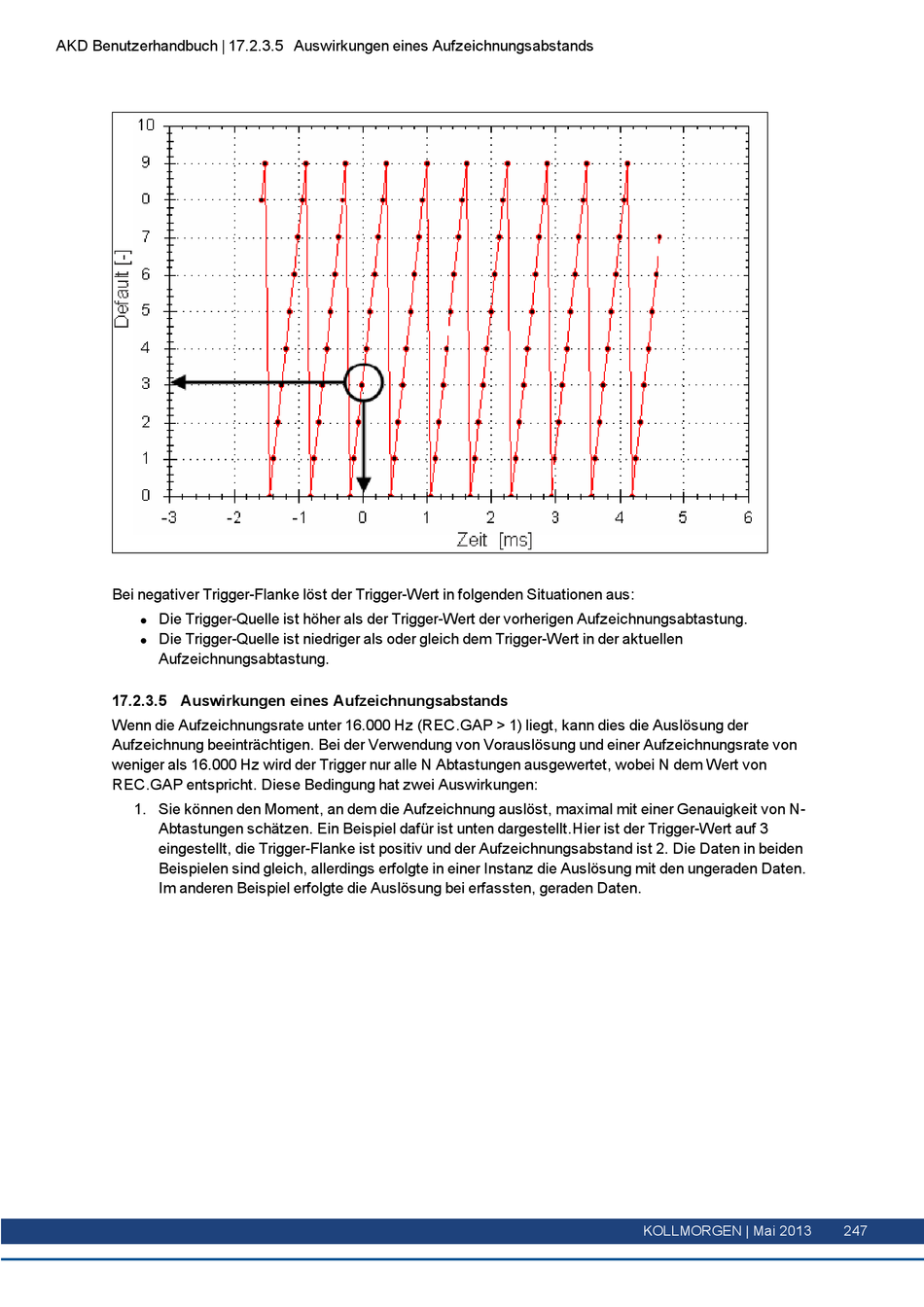

AKD Benutzerhandbuch | 17.2.3.5 Auswirkungen eines Aufzeichnungsabstands
Bei negativer Trigger-Flanke löst der Trigger-Wert in folgenden Situationen aus:
Die Trigger-Quelle ist höher als der Trigger-Wert der vorherigen Aufzeichnungsabtastung.
l
Die Trigger-Quelle ist niedriger als oder gleich dem Trigger-Wert in der aktuellen
l
Aufzeichnungsabtastung.

17.2.3.5 Auswirkungen eines Aufzeichnungsabstands

Wenn die Aufzeichnungsrate unter 16.000 Hz (REC.GAP > 1) liegt, kann dies die Auslösung der
Aufzeichnung beeinträchtigen. Bei der Verwendung von Vorauslösung und einer Aufzeichnungsrate von
weniger als 16.000 Hz wird der Trigger nur alle N Abtastungen ausgewertet, wobei N dem Wert von
REC.GAP entspricht. Diese Bedingung hat zwei Auswirkungen:
1. Sie können den Moment, an dem die Aufzeichnung auslöst, maximal mit einer Genauigkeit von N-
Abtastungen schätzen. Ein Beispiel dafür ist unten dargestellt.Hier ist der Trigger-Wert auf 3
eingestellt, die Trigger-Flanke ist positiv und der Aufzeichnungsabstand ist 2. Die Daten in beiden
Beispielen sind gleich, allerdings erfolgte in einer Instanz die Auslösung mit den ungeraden Daten.
Im anderen Beispiel erfolgte die Auslösung bei erfassten, geraden Daten.
KOLLMORGEN | Mai 2013 247
