10.11.3 Layout und Verwendung
Aufbau der Signalanalyse

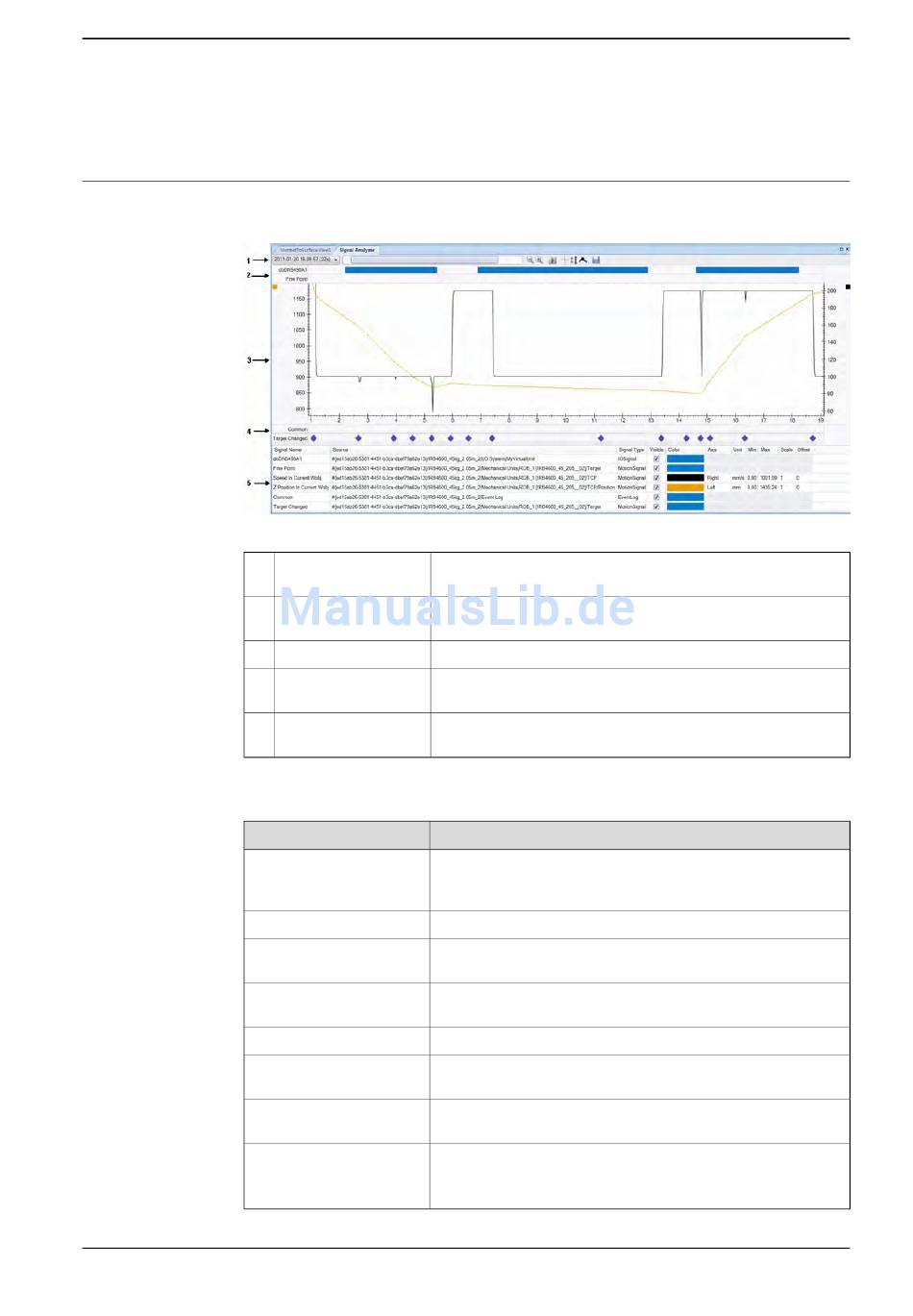

Die nachfolgende Abbildung zeigt den Aufbau der Signalanalyse
en1100000034
1
2
3
4
5
Symbolleiste
Die Symbolleiste zeigt die folgenden Optionen an:
Option
Dropdown-Liste
Timer-Schieber
Schaltflächen zum Vergrö-
ßern und Verkleinern
Taste Live-Daten
Fadenkreuz
Taste Automatisch skalie-
ren
Taste Linienmarkierung
Taste Speichern
Bedienungsanleitung - RobotStudio
3HAC032104-003 Revision: V
Symbolleiste
Zeigt eine Symbolleiste mit Optionen, um die Signalanalyse
zu konfigurieren und mit ihr zu arbeiten.
Digitale Signalwerte
Zeigt eine farbige Leiste an, die ein Segment darstellt, in dem
das Signal gesetzt ist.
Analoge Signalwerte
Zeigt analoge und numerische Signalwerte an.
Ereignisse
Zeigt separate Ereignisse an, zum Beispiel Ereignisprotokoll-
nachrichten.
Signaltabelle
Zeigt Informationen über alle aufgezeichneten Signale für die
aktuelle Datensitzung an.
Beschreibung
Zur Auswahl der Signalaufzeichnung, die angezeigt werden
soll. Diese Signale sind auch im Signalverlauf verfügbar. Siehe
Verlauf auf Seite
Zum Vorwärts- und Rückwärtsbewegen der Zeit.
Zum Vergrößern und Verkleinern der Zeitachse.
Ermöglicht das Anzeigen der Daten „live", das heißt so, wie
sie während einer Simulation aufgezeichnet wurden.
Zum Anzeigen des Fadenkreuzes, das der Maus folgt.
Zum Aktivieren / Deaktivieren der automatischen Skalierung
der vertikalen Achse.
Zur Anzeige der Linienmarkierungen für jedes Beispiel im
analogen / numerischen Diagramm.
Zum Exportieren der Daten in eine Datei.
Die Daten können im Format Microsoft Excel 2007 und im
Format durch Tabstopps getrennt gespeichert werden.
© Copyright 2008-2017 ABB. Alle Rechte vorbehalten.
10 Registerkarte „Simulation"
10.11.3 Layout und Verwendung
412.
Fortsetzung auf nächster Seite
