9.10 Körperkurve
9.10 Körperkurve

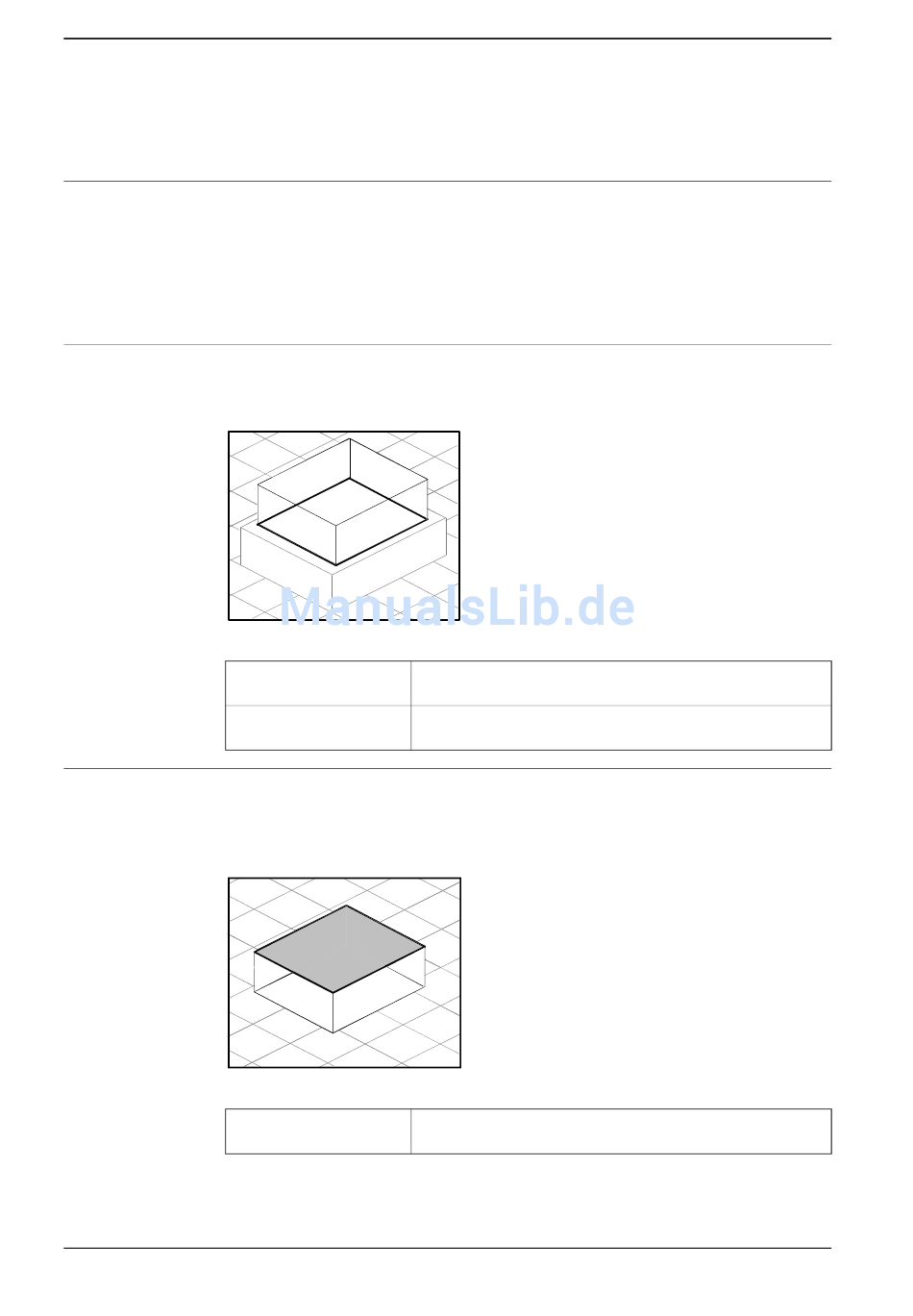

Erstellen einer Kurve
Das Dialogfeld „Grenze zwischen Körpern erstellen"
Damit der Befehl „Körperkurve zwischen Körpern erstellen" verwendet werden
kann, muss die Station mindestens zwei Objekte enthalten.
xx050044
Erster Körper
Zweiter Körper
Das Dialogfeld „Grenze um Oberfläche herum erstellen"
Damit der Befehl „Körperkurve um Oberfläche erstellen" verwendet werden kann,
muss die Station mindestens ein Objekt mit einer grafischen Repräsentation
enthalten.
xx050045
Oberfläche wählen
Fortsetzung auf nächster Seite
364
1 Klicken Sie auf Grenze und dann auf die Art von Grenze, die Sie erstellen
wollen. Daraufhin öffnet sich ein Dialogfeld.
2 Geben Sie die erforderlichen Werte in das Dialogfeld ein und klicken Sie auf
Erstellen. Weitere Informationen über das spezifische Dialogfeld für den zu
erstellenden Rand finden Sie unten:
Klicken Sie in dieses Feld und wählen Sie dann im Grafikfenster
den ersten Körper aus.
Klicken Sie in dieses Feld und wählen Sie dann im Grafikfenster
den zweiten Körper aus.
Klicken Sie in dieses Feld und wählen Sie dann im Grafikfenster
eine Oberfläche aus.
