Nebenachse (C)

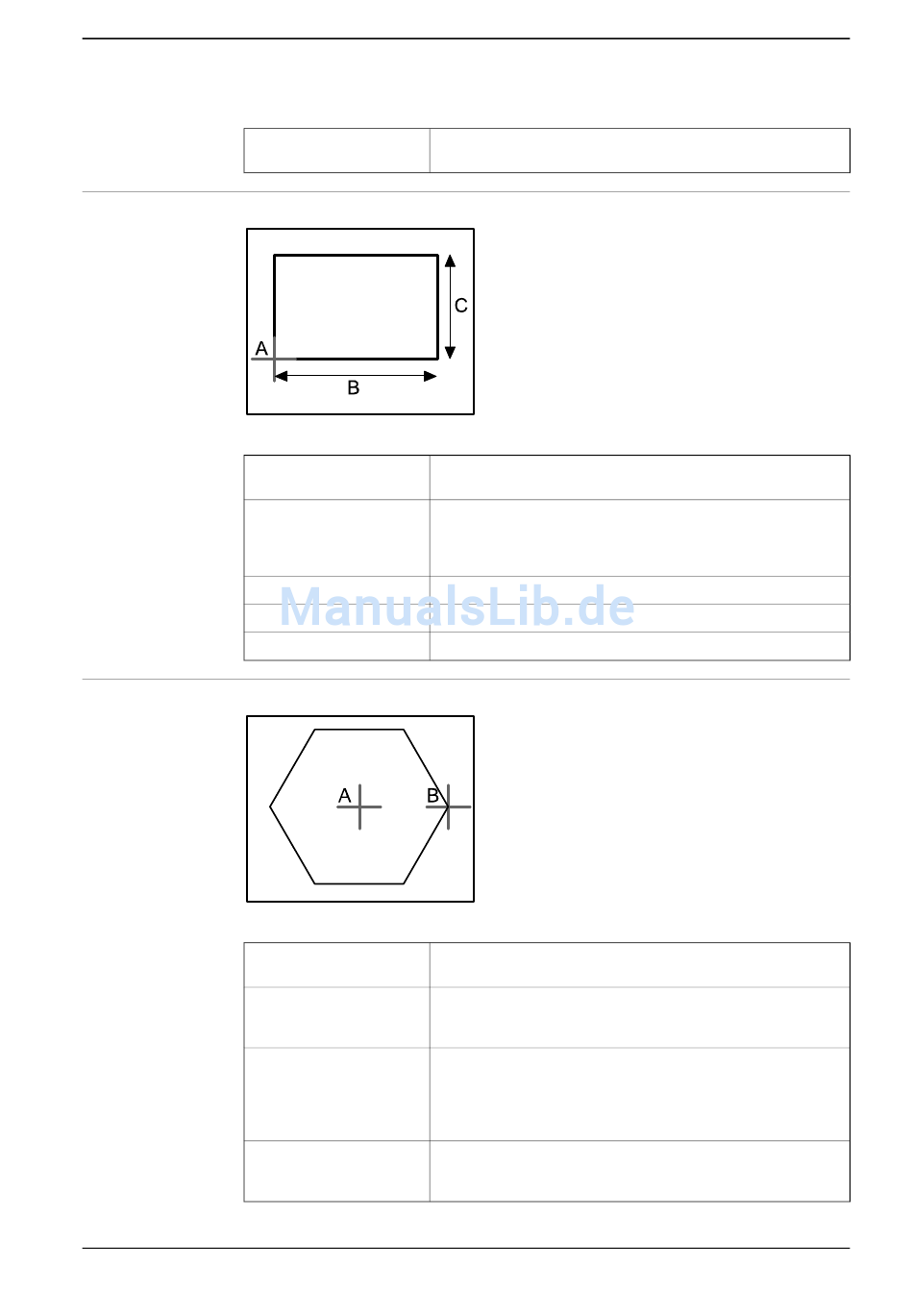

Das Dialogfeld „Rechteck erstellen"
xx050040
Referenz
Startpunkt (A)
Ausrichtung
Länge (B)
Breite (C)
Das Dialogfeld „Polygon erstellen"
xx050041
Referenz
Mittelpunkt (A)
Erster Stützpunkt (B)
Stützpunkte
Bedienungsanleitung - RobotStudio
3HAC032104-003 Revision: V
Geben Sie die Länge der Nebenachse für die Ellipse an. Die
Nebenachse wird senkrecht auf der Hauptachse erstellt.
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Startpunkt im Grafikfenster, um die Werte in die Felder
für Startpunkt zu übertragen. Das Rechteck wird in den positi-
ven Koordinatenrichtungen erstellt.
Geben Sie die Orientierungskoordinaten des Rechtecks an.
Geben Sie die Länge des Rechtecks auf der X-Achse an.
Geben Sie die Breite des Rechtecks auf der Y-Achse an.
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Mittelpunkt im Grafikfenster, um die Werte in die Felder
für Mittelpunkt zu übertragen.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den ersten Stützpunkt im Grafikfenster, um die Werte in
die Felder für Erster Stützpunkt zu übertragen. Der Abstand
zwischen dem Mittelpunkt und dem ersten Stützpunkt wird für
alle Stützpunkte verwendet.
Geben Sie die Anzahl der Punkte an, die beim Erstellen des
Polygons verwendet werden sollen. Maximal sind 50 Stützpunk-
te möglich.
© Copyright 2008-2017 ABB. Alle Rechte vorbehalten.
9 Registerkarte „Modellierung"
Fortsetzung auf nächster Seite
9.9 Kurve
Fortsetzung
361
