Startpunkt (A)
Orientierung
Länge (B)
Breite (C)

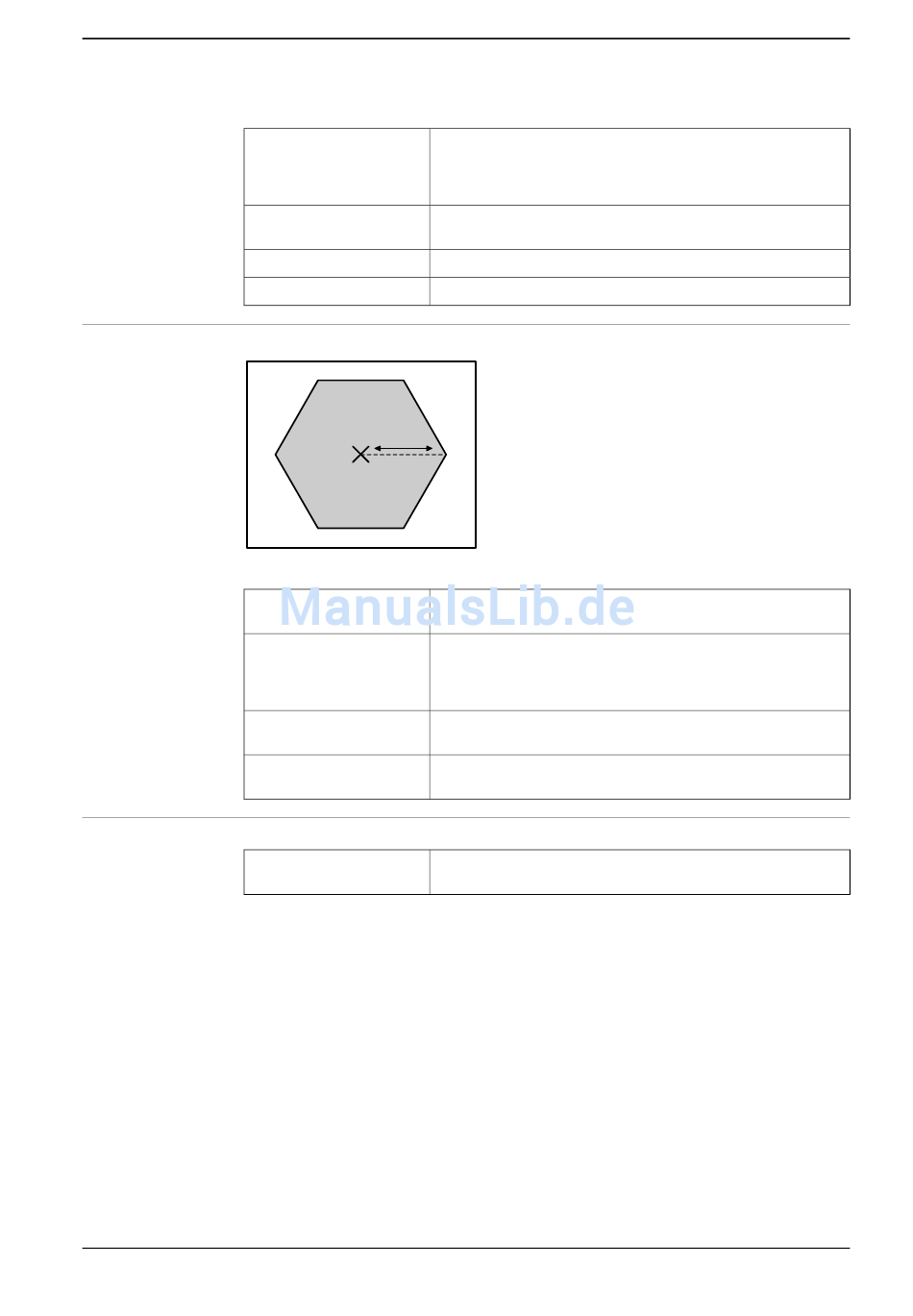

Das Dialogfeld „Oberflächenpolygon erstellen"
xx060008
Referenz
Mittelpunkt
Erster Stützpunkt
Stützpunkte
Das Dialogfeld „Oberfläche aus Kurve erstellen"
Kurve aus Grafiken aus-
wählen
Bedienungsanleitung - RobotStudio
3HAC032104-003 Revision: V
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Mittelpunkt im Grafikfenster, um die Werte in die Felder
für Startpunkt zu übertragen, oder geben Sie die Position ein.
Der Startpunkt ist der lokale Ursprung des Rechtecks.
Wenn das Objekt in Relation zum Referenz-Koordinatensystem
gedreht werden soll, geben Sie die Rotation an.
Geben Sie die Länge des Rechtecks an.
Geben Sie die Breite des Rechtecks an.
B
A
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Mittelpunkt im Grafikfenster, um die Werte in die Felder
für Mittelpunkt zu übertragen, oder geben Sie die Position ein.
Der Mittelpunkt ist der lokale Ursprung des Polygons.
Geben Sie die Position ein oder klicken Sie in eines der Felder
und wählen Sie dann den Punkt im Grafikfenster aus.
Geben Sie die Anzahl der Stützpunkte an. Maximal sind 50
Stützpunkte möglich.
Wählen Sie eine Kurve im Grafikfenster aus, indem Sie darauf
klicken.
© Copyright 2008-2017 ABB. Alle Rechte vorbehalten.
9 Registerkarte „Modellierung"
9.8 Fläche
Fortsetzung
357
