9 Registerkarte „Modellierung"
9.9 Kurve
Fortsetzung

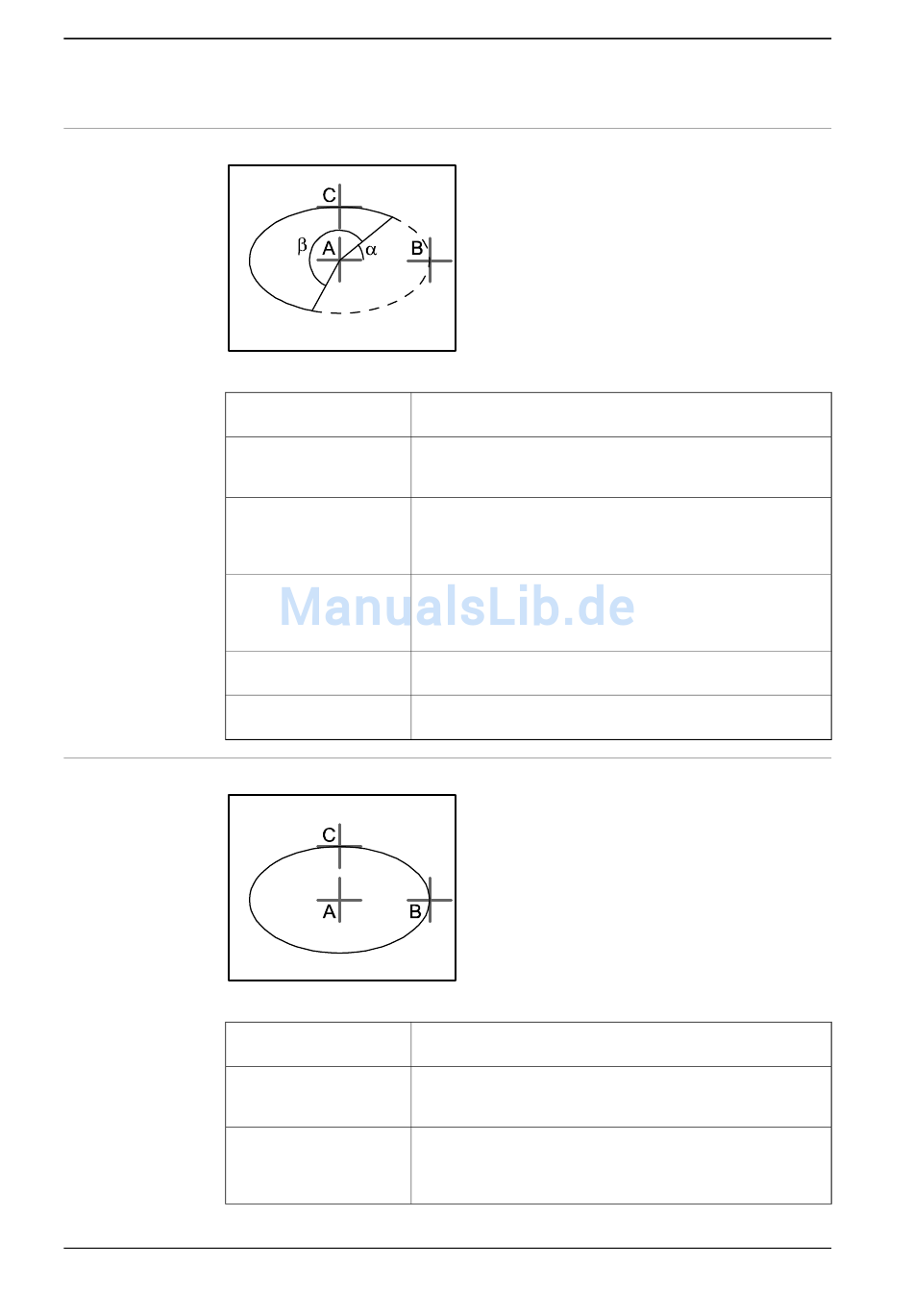

Das Dialogfeld „Elliptischen Bogen erstellen"
xx050038
Referenz
Mittelpunkt (A)
Endpunkt der Hauptachse
(B)
Endpunkt der Nebenachse
(C)
Startwinkel (α)
Endwinkel(β)
Das Dialogfeld „Ellipse erstellen"
xx050039
Referenz
Mittelpunkt (A)
Endpunkt der Hauptachse
(B)
Fortsetzung auf nächster Seite
360
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Mittelpunkt im Grafikfenster, um die Werte in die Felder
für Mittelpunkt zu übertragen.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Endpunkt für die Hauptachse der Ellipse im Grafikfens-
ter, um die Werte in die Felder für Endpunkt der Hauptachse
zu übertragen.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Endpunkt für die Nebenachse der Ellipse im Grafikfens-
ter, um die Werte in die Felder für Endpunkt der Nebenachse
zu übertragen.
Geben Sie den Startwinkel für den Bogen, gemessen ab der
Hauptachse, an.
Geben Sie den Endwinkel für den Bogen, gemessen ab der
Hauptachse, an.
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie in eines der Felder für den Mittelpunkt und anschlie-
ßend auf den Mittelpunkt im Grafikfenster, um die Werte in die
Felder für Mittelpunkt zu übertragen.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Endpunkt für die Hauptachse der Ellipse im Grafikfens-
ter, um die Werte in die Felder für Endpunkt der Hauptachse
zu übertragen.
© Copyright 2008-2017 ABB. Alle Rechte vorbehalten.
Bedienungsanleitung - RobotStudio
3HAC032104-003 Revision: V
