9 Registerkarte „Modellierung"

9.9 Kurve

9.9 Kurve
Erstellen einer Kurve

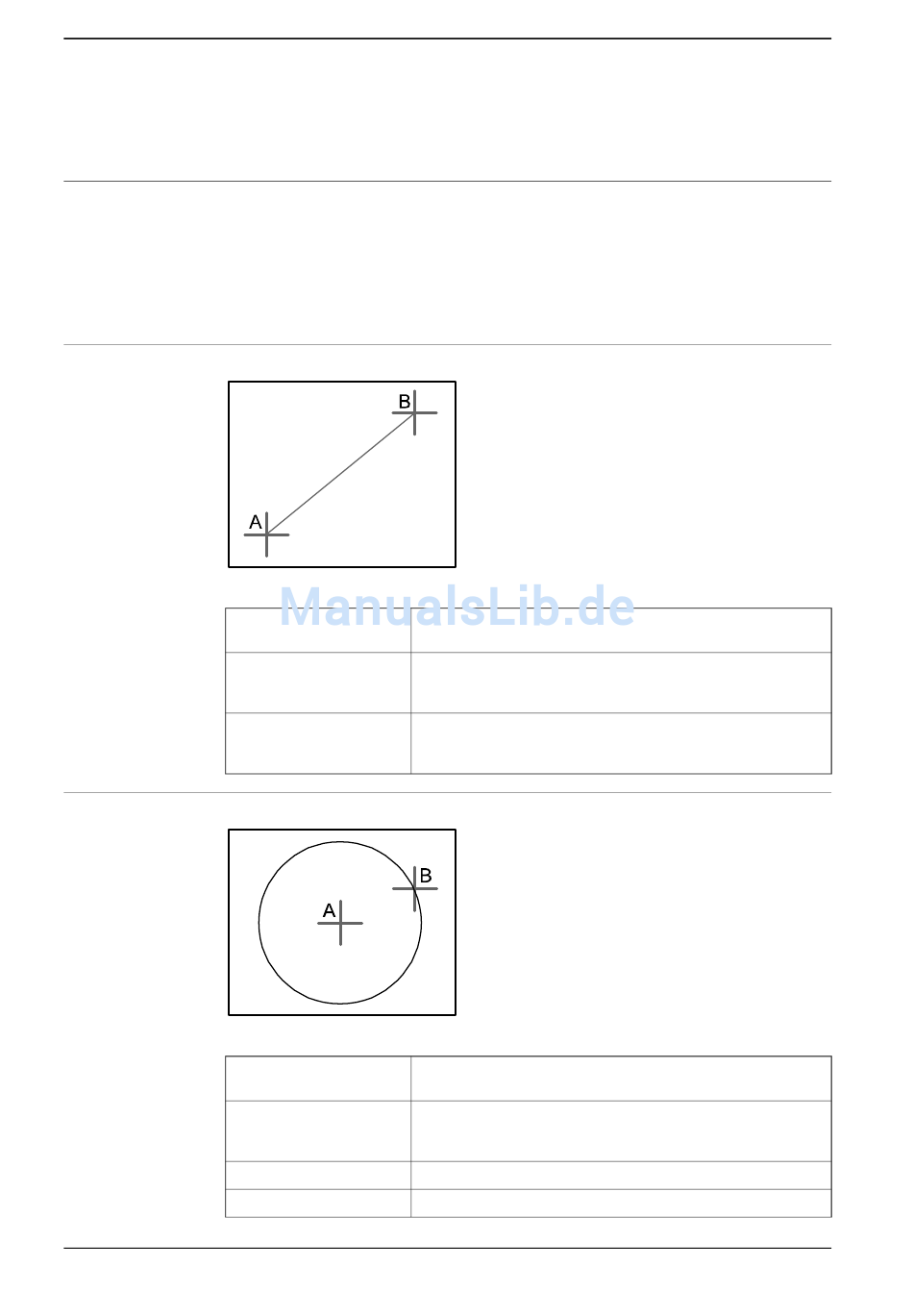

Das Dialogfeld „Linie erstellen"
xx050034
Referenz
Startpunkt (A)
Endpunkt (B)
Das Dialogfeld „Kreis erstellen"
xx050035
Referenz
Mittelpunkt (A)
Ausrichtung
Radius (A-B)
Fortsetzung auf nächster Seite
358
1 Klicken Sie auf Kurve und dann auf die Art von Kurve, die Sie erstellen
wollen. Daraufhin öffnet sich ein Dialogfeld.
2 Geben Sie die erforderlichen Werte in das Dialogfeld ein und klicken Sie auf
Erstellen. Weitere Informationen über das spezifische Dialogfeld für die zu
erstellende Kurve finden Sie unten:
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Startpunkt im Grafikfenster, um die Werte in die Felder
für Startpunkt zu übertragen.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Endpunkt im Grafikfenster, um die Werte in die Felder
für Endpunkt zu übertragen.
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Mittelpunkt im Grafikfenster, um die Werte in die Felder
für Mittelpunkt zu übertragen.
Geben Sie die Orientierungskoordinaten des Kreises an.
Geben Sie den Radius des Kreises an.
