10.8 I/O-Simulator

Setzen von E/A-Signalen mit dem E/A-Simulator
Das Fenster „E/A-Simulator"
Mit dem E/A-Simulatorfenster von RobotStudio können Sie während der
Programmabarbeitung vorhandene Signale, Gruppen und Querverbindungen
anzeigen und manuell einstellen. Auf diese Weise können die Signale simuliert
oder bearbeitet werden.

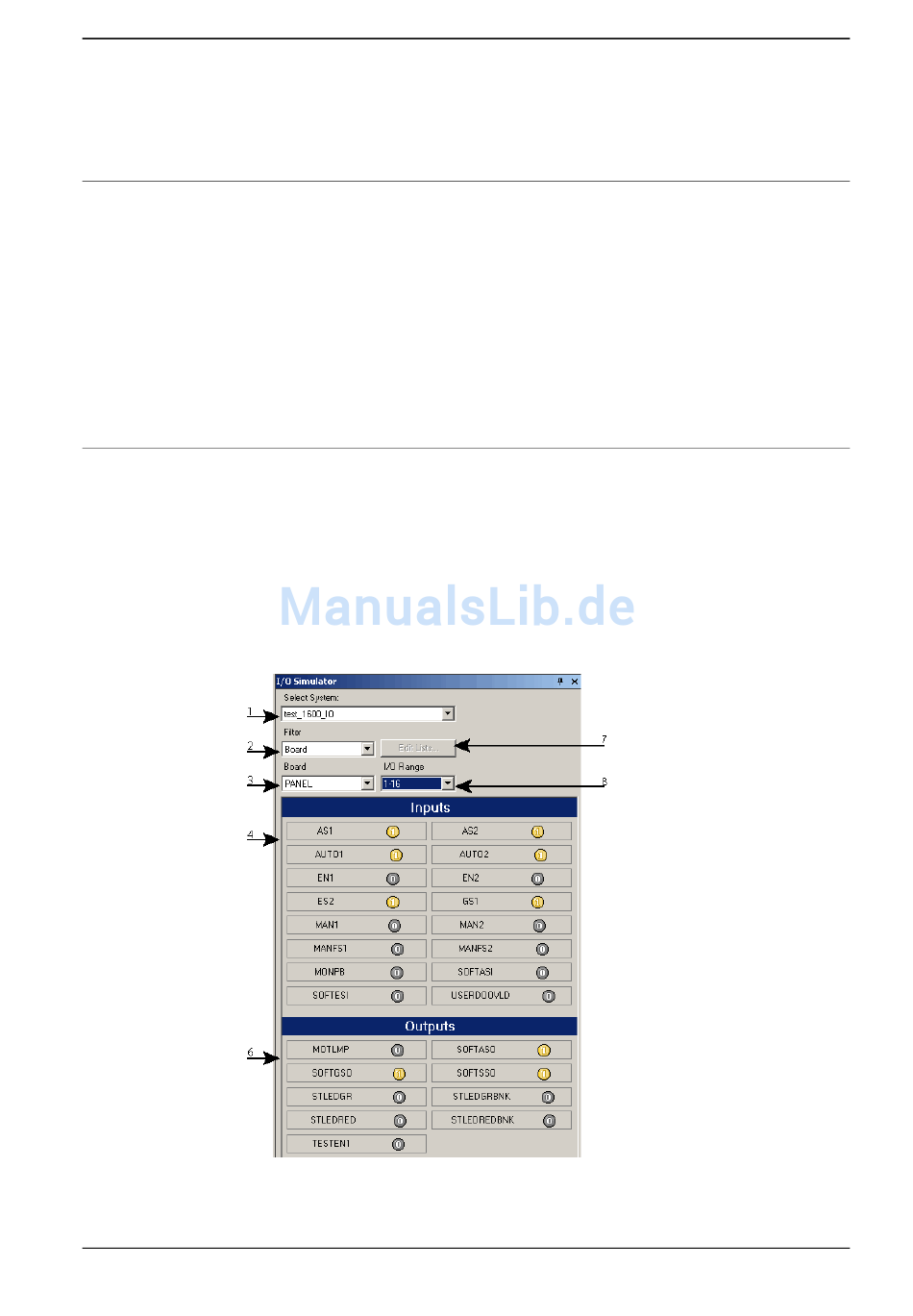

Das E/A-Simulatorfenster zeigt die Signale für jeweils ein System in Gruppen von
16 Signalen an. Bei einer großen Anzahl an Signalen können Sie über Filter
angeben, welche Signale angezeigt werden sollen, und außerdem für den schnellen
Zugriff benutzerdefinierte Listen mit häufig aufgerufenen Signalen erstellen.
io_overv
Bedienungsanleitung - RobotStudio
3HAC032104-003 Revision: V
1 Klicken Sie auf E/A-Simulator. Damit wird der E/A-Simulator gestartet.
2 Wenn die Station mehrere Systeme enthält, wählen Sie das entsprechende
System in der Liste System auswählen aus.
3 Wählen Sie in den Listen Filter und E/A-Bereich Einträge für die zu setzenden
Signale aus. Abhängig vom verwendeten Filter müssen Sie eventuell auch
eine Filterspezifikation einstellen.
4 Um den Wert eines digitalen E/A-Signals zu ändern, klicken Sie darauf.
Sie können den Wert eines analogen Signals ändern, indem Sie den neuen
Wert in das Wertefeld eingeben.
