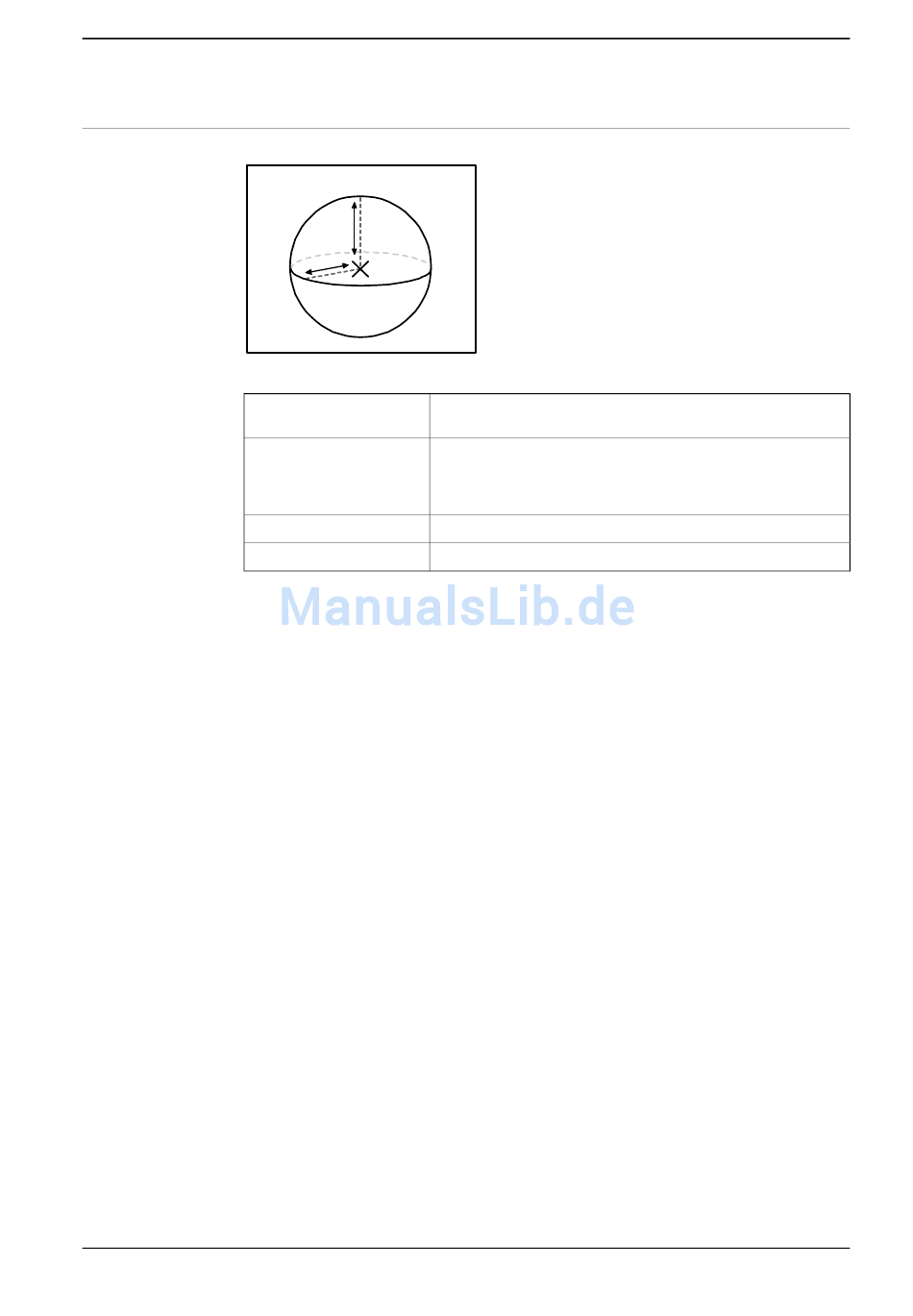

Das Dialogfeld „Kugel erstellen"
xx060005
Referenz
Mittelpunkt (A)
Radius (B)
Durchmesser
Bedienungsanleitung - RobotStudio
3HAC032104-003 Revision: V
B
B
A
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Mittelpunkt im Grafikfenster, um die Werte in die Felder
für Mittelpunkt zu übertragen, oder geben Sie die Position ein.
Der Mittelpunkt ist der lokale Ursprung der Kugel.
Geben Sie den Radius der Kugel an.
Geben Sie den Durchmesser der Kugel an.
© Copyright 2008-2017 ABB. Alle Rechte vorbehalten.
9 Registerkarte „Modellierung"
9.7 Volumenkörper
Fortsetzung
