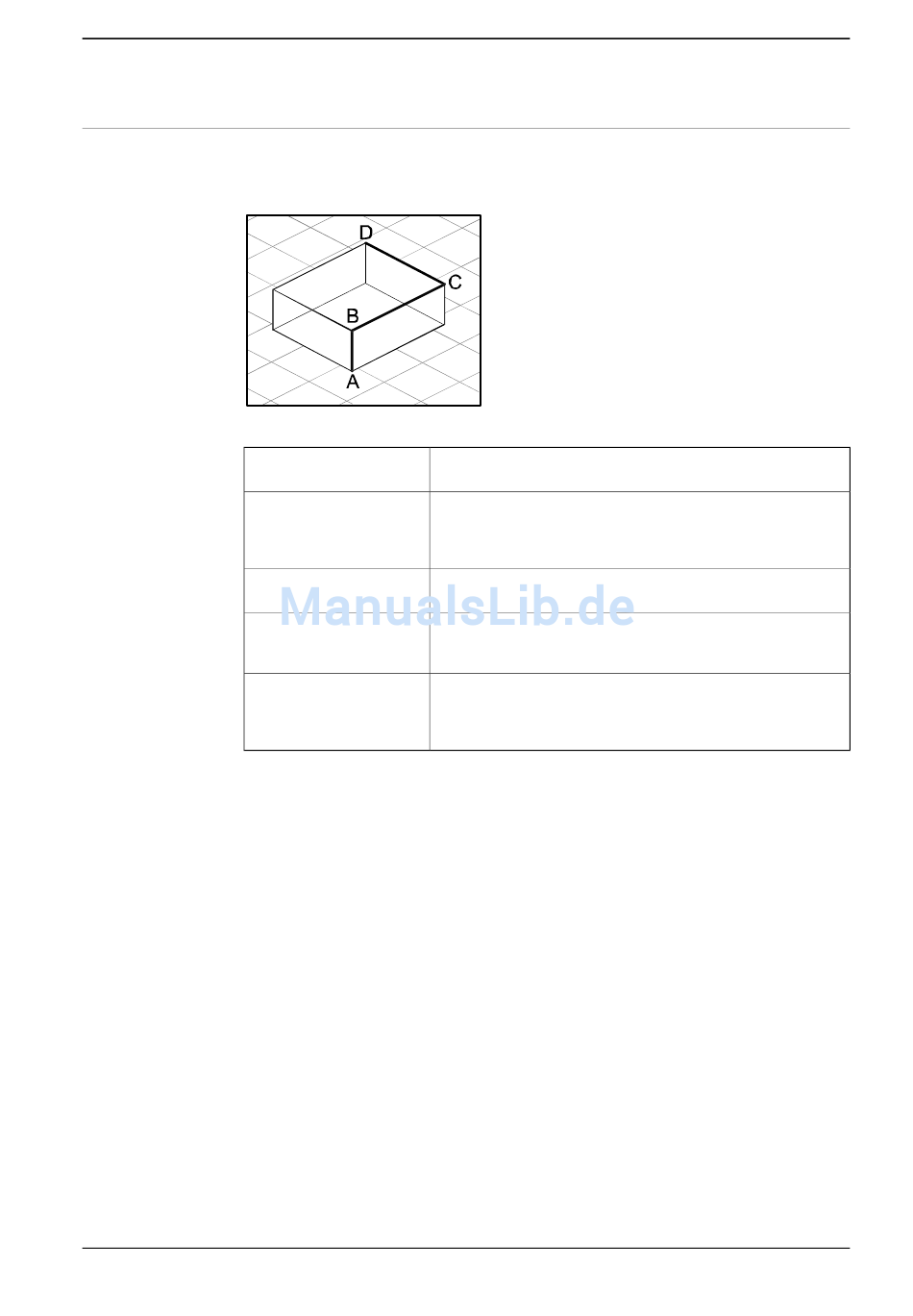

Das Dialogfeld „Grenze aus drei Punkten erstellen"
Damit der Befehl „Körperkurve aus Punkten erstellen" verwendet werden kann,
muss die Station mindestens ein Objekt enthalten.
en050000
Ausgewähltes Objekt
Punktkoordinaten
Hinzufügen
Ändern
Liste
Bedienungsanleitung - RobotStudio
3HAC032104-003 Revision: V
Klicken Sie in dieses Feld und wählen Sie dann im Grafikfenster
ein Objekt aus.
Geben Sie die Punkte, die die Körperkurve definieren, einzeln
an, entweder indem Sie die Werte eingeben oder in eines der
Felder klicken und dann den Punkt im Grafikfenster auswählen,
um die Koordinaten zu übertragen.
Klicken Sie auf diese Schaltfläche, um der Liste einen Punkt
und seine Koordinaten hinzuzufügen.
Klicken Sie auf diese Schaltfläche, um einen bereits definierten
Punkt zu ändern, nachdem Sie ihn in der Liste ausgewählt und
neue Werte eingegeben haben.
Die Punkte, die die Körperkurve definieren. Um weitere Punkte
hinzuzufügen, klicken Sie auf Neue hinzufügen, klicken Sie
auf den gewünschten Punkt im Grafikfenster und dann auf
Hinzufügen.
