9 Registerkarte „Modellierung"
9.8 Fläche
9.8 Fläche
Erstellen einer Fläche

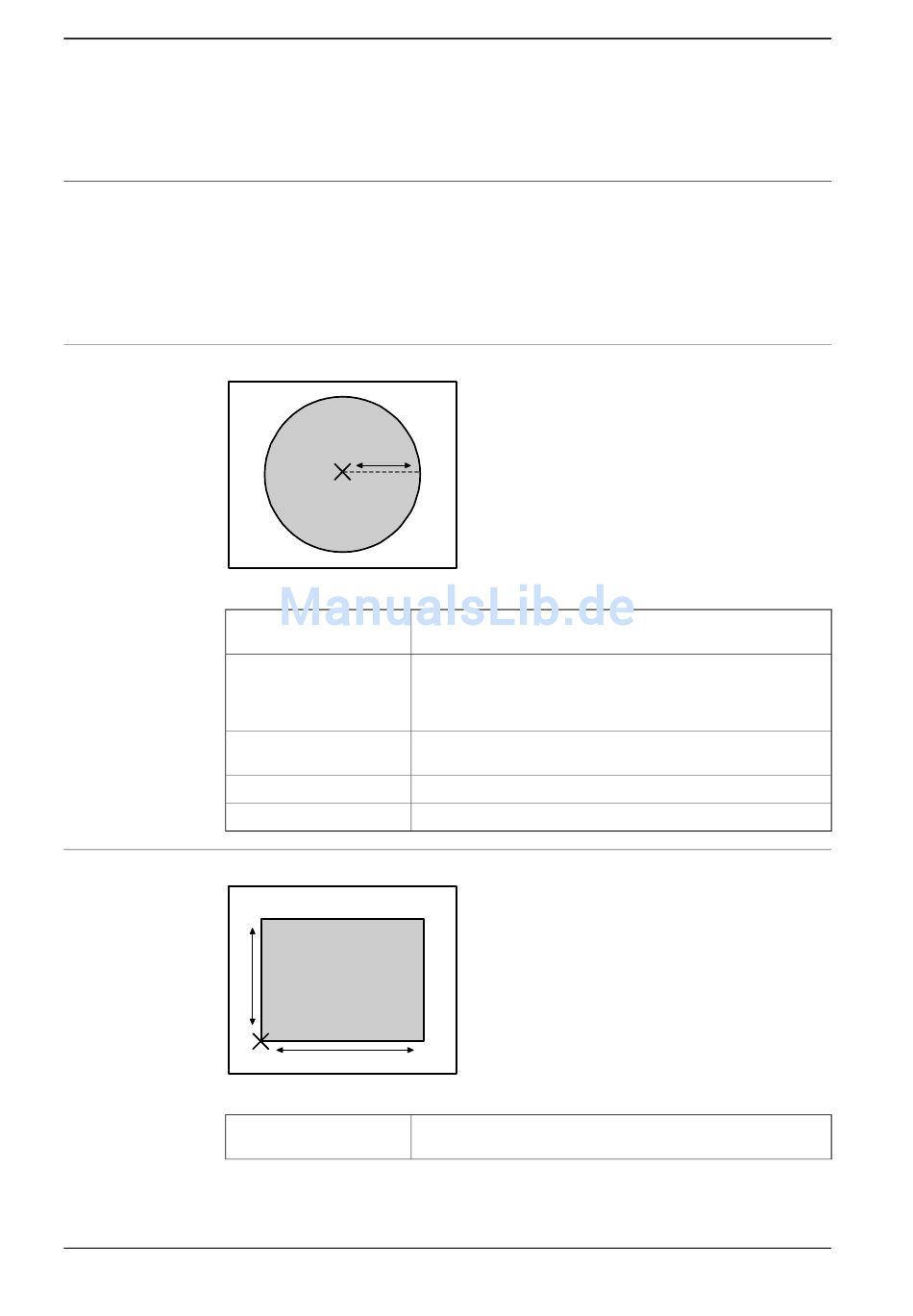

Das Dialogfeld „Oberflächenkreis erstellen"
xx060006
Referenz
Mittelpunkt (A)
Orientierung
Radius (B)
Durchmesser
Das Dialogfeld „Rechteck erstellen"
C
xx060007
Referenz
Fortsetzung auf nächster Seite
356
1 Klicken Sie auf Oberfläche und dann auf die Art von Volumenkörper, den
Sie erstellen wollen. Daraufhin öffnet sich ein Dialogfeld.
2 Geben Sie die erforderlichen Werte in das Dialogfeld ein und klicken Sie auf
Erstellen. Weitere Informationen über das spezifische Dialogfeld für die zu
erstellende Kurve finden Sie unten:
B
A
A
B
© Copyright 2008-2017 ABB. Alle Rechte vorbehalten.
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Klicken Sie auf eines der Felder und klicken Sie anschließend
auf den Mittelpunkt im Grafikfenster, um die Werte in die Felder
für Mittelpunkt zu übertragen, oder geben Sie die Position ein.
Der Mittelpunkt ist der lokale Ursprung des Kreises.
Wenn das Objekt in Relation zum Referenz-Koordinatensystem
gedreht werden soll, geben Sie die Rotation an.
Geben Sie den Radius des Kreises an.
Geben Sie den Durchmesser des Kreises an.
Wählen Sie das Referenz-Koordinatensystem, auf das alle
Positionen oder Punkte bezogen werden.
Bedienungsanleitung - RobotStudio
3HAC032104-003 Revision: V
