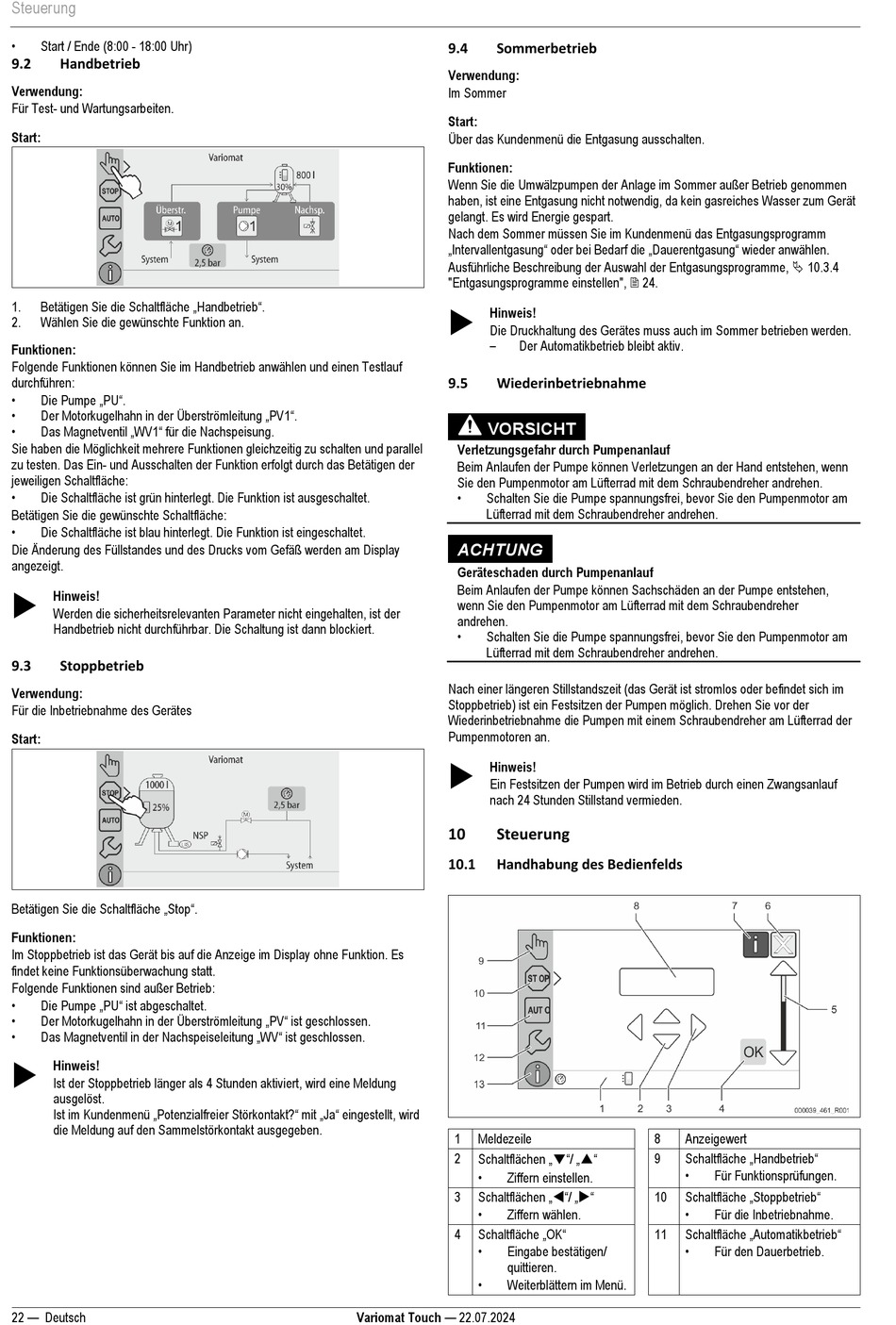

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 22

Steuerung
•
Start / Ende (8:00 - 18:00 Uhr)
9.2 Handbetrieb
Verwendung:
Für Test- und Wartungsarbeiten.
Start:
Betätigen Sie die Schaltfläche „Handbetrieb".
1.
2. Wählen Sie die gewünschte Funktion an.
Funktionen:
Folgende Funktionen können Sie im Handbetrieb anwählen und einen Testlauf
durchführen:
• Die Pumpe „PU".
• Der Motorkugelhahn in der Überströmleitung „PV1".
• Das Magnetventil „WV1" für die Nachspeisung.
Sie haben die Möglichkeit mehrere Funktionen gleichzeitig zu schalten und parallel
zu testen. Das Ein- und Ausschalten der Funktion erfolgt durch das Betätigen der
jeweiligen Schaltfläche:
•
Die Schaltfläche ist grün hinterlegt. Die Funktion ist ausgeschaltet.
Betätigen Sie die gewünschte Schaltfläche:
•
Die Schaltfläche ist blau hinterlegt. Die Funktion ist eingeschaltet.
Die Änderung des Füllstandes und des Drucks vom Gefäß werden am Display
angezeigt.

Hinweis!
Werden die sicherheitsrelevanten Parameter nicht eingehalten, ist der
Handbetrieb nicht durchführbar. Die Schaltung ist dann blockiert.
9.3 Stoppbetrieb
Verwendung:
Für die Inbetriebnahme des Gerätes
Start:
Betätigen Sie die Schaltfläche „Stop".
Funktionen:
Im Stoppbetrieb ist das Gerät bis auf die Anzeige im Display ohne Funktion. Es
findet keine Funktionsüberwachung statt.
Folgende Funktionen sind außer Betrieb:
• Die Pumpe „PU" ist abgeschaltet.
• Der Motorkugelhahn in der Überströmleitung „PV" ist geschlossen.
• Das Magnetventil in der Nachspeiseleitung „WV" ist geschlossen.

Hinweis!
Ist der Stoppbetrieb länger als 4 Stunden aktiviert, wird eine Meldung
ausgelöst.
Ist im Kundenmenü „Potenzialfreier Störkontakt?" mit „Ja" eingestellt, wird
die Meldung auf den Sammelstörkontakt ausgegeben.
22 — Deutsch
9.4 Sommerbetrieb
Verwendung:
Im Sommer
Start:
Über das Kundenmenü die Entgasung ausschalten.
Funktionen:
Wenn Sie die Umwälzpumpen der Anlage im Sommer außer Betrieb genommen
haben, ist eine Entgasung nicht notwendig, da kein gasreiches Wasser zum Gerät
gelangt. Es wird Energie gespart.
Nach dem Sommer müssen Sie im Kundenmenü das Entgasungsprogramm
„Intervallentgasung" oder bei Bedarf die „Dauerentgasung" wieder anwählen.
Ausführliche Beschreibung der Auswahl der Entgasungsprogramme,  10.3.4
"Entgasungsprogramme einstellen",  24.

Hinweis!
Die Druckhaltung des Gerätes muss auch im Sommer betrieben werden.
–
Der Automatikbetrieb bleibt aktiv.
9.5 Wiederinbetriebnahme
VORSICHT
Verletzungsgefahr durch Pumpenanlauf
Beim Anlaufen der Pumpe können Verletzungen an der Hand entstehen, wenn
Sie den Pumpenmotor am Lüfterrad mit dem Schraubendreher andrehen.
•
Schalten Sie die Pumpe spannungsfrei, bevor Sie den Pumpenmotor am
Lüfterrad mit dem Schraubendreher andrehen.
ACHTUNG
Geräteschaden durch Pumpenanlauf
Beim Anlaufen der Pumpe können Sachschäden an der Pumpe entstehen,
wenn Sie den Pumpenmotor am Lüfterrad mit dem Schraubendreher
andrehen.
•
Schalten Sie die Pumpe spannungsfrei, bevor Sie den Pumpenmotor am
Lüfterrad mit dem Schraubendreher andrehen.
Nach einer längeren Stillstandszeit (das Gerät ist stromlos oder befindet sich im
Stoppbetrieb) ist ein Festsitzen der Pumpen möglich. Drehen Sie vor der
Wiederinbetriebnahme die Pumpen mit einem Schraubendreher am Lüfterrad der
Pumpenmotoren an.

Hinweis!
Ein Festsitzen der Pumpen wird im Betrieb durch einen Zwangsanlauf
nach 24 Stunden Stillstand vermieden.
10 Steuerung
10.1 Handhabung des Bedienfelds
1 Meldezeile
Schaltflächen „▼"/ „▲"
2
•
Ziffern einstellen.
Schaltflächen „"/ „"
3
•
Ziffern wählen.
Schaltfläche „OK"
4
•
Eingabe bestätigen/
quittieren.
•
Weiterblättern im Menü.
Variomat Touch — 22.07.2024
8 Anzeigewert
Schaltfläche „Handbetrieb"
9
•
Für Funktionsprüfungen.
Schaltfläche „Stoppbetrieb"
10
•
Für die Inbetriebnahme.
Schaltfläche „Automatikbetrieb"
11
•
Für den Dauerbetrieb.
