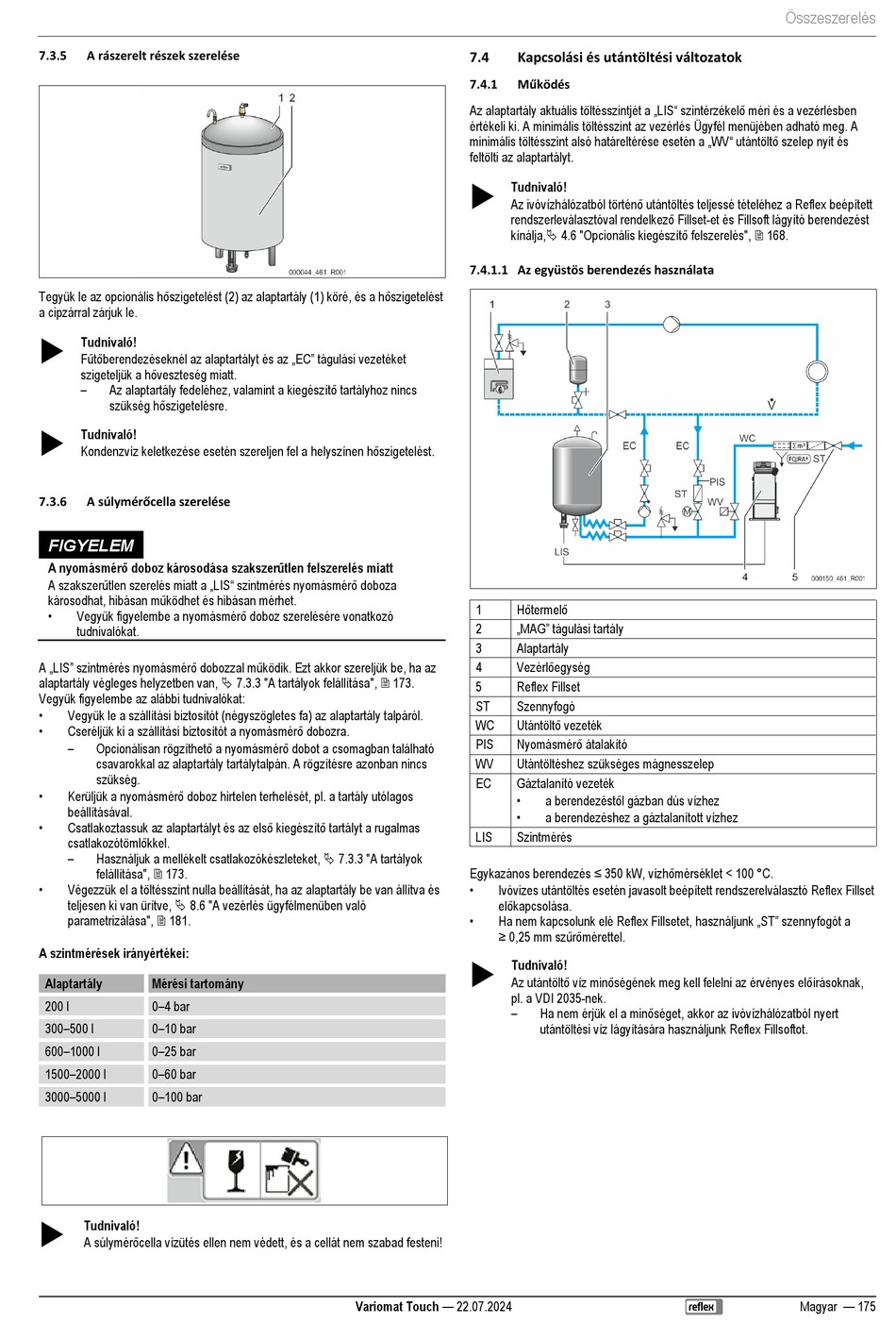

7.3.5 A rászerelt részek szerelése
Tegyük le az opcionális hőszigetelést (2) az alaptartály (1) köré, és a hőszigetelést
a cipzárral zárjuk le.

Tudnivaló!
Fűtőberendezéseknél az alaptartályt és az „EC" tágulási vezetéket
szigeteljük a hőveszteség miatt.
– Az alaptartály fedeléhez, valamint a kiegészítő tartályhoz nincs
szükség hőszigetelésre.

Tudnivaló!
Kondenzvíz keletkezése esetén szereljen fel a helyszínen hőszigetelést.
A súlymérőcella szerelése
7.3.6
FIGYELEM
A nyomásmérő doboz károsodása szakszerűtlen felszerelés miatt
A szakszerűtlen szerelés miatt a „LIS" szintmérés nyomásmérő doboza
károsodhat, hibásan működhet és hibásan mérhet.
• Vegyük figyelembe a nyomásmérő doboz szerelésére vonatkozó
tudnivalókat.
A „LIS" szintmérés nyomásmérő dobozzal működik. Ezt akkor szereljük be, ha az
alaptartály végleges helyzetben van,  7.3.3 "A tartályok felállítása",  173.
Vegyük figyelembe az alábbi tudnivalókat:
•
Vegyük le a szállítási biztosítót (négyszögletes fa) az alaptartály talpáról.
• Cseréljük ki a szállítási biztosítót a nyomásmérő dobozra.
– Opcionálisan rögzíthető a nyomásmérő dobot a csomagban található
csavarokkal az alaptartály tartálytalpán. A rögzítésre azonban nincs
szükség.
• Kerüljük a nyomásmérő doboz hirtelen terhelését, pl. a tartály utólagos
beállításával.
• Csatlakoztassuk az alaptartályt és az első kiegészítő tartályt a rugalmas
csatlakozótömlőkkel.
–
Használjuk a mellékelt csatlakozókészleteket,  7.3.3 "A tartályok
felállítása",  173.
•
Végezzük el a töltésszint nulla beállítását, ha az alaptartály be van állítva és
teljesen ki van ürítve,  8.6 "A vezérlés ügyfélmenüben való
parametrizálása",  181.
A szintmérések irányértékei:
Alaptartály Mérési tartomány
200 l 0–4 bar
300–500 l 0–10 bar
600–1000 l 0–25 bar
1500–2000 l 0–60 bar
3000–5000 l 0–100 bar

Tudnivaló!
A súlymérőcella vízütés ellen nem védett, és a cellát nem szabad festeni!
7.4 Kapcsolási és utántöltési változatok
Működés
7.4.1
Az alaptartály aktuális töltésszintjét a „LIS" szintérzékelő méri és a vezérlésben
értékeli ki. A minimális töltésszint az vezérlés Ügyfél menüjében adható meg. A
minimális töltésszint alsó határeltérése esetén a „WV" utántöltő szelep nyit és
feltölti az alaptartályt.

Tudnivaló!
Az ivóvízhálózatból történő utántöltés teljessé tételéhez a Reflex beépített
rendszerleválasztóval rendelkező Fillset-et és Fillsoft lágyító berendezést
kínálja, 4.6 "Opcionális kiegészítő felszerelés",  168.
7.4.1.1 Az együstös berendezés használata
Hőtermelő
1
„MAG" tágulási tartály
2
3 Alaptartály
Vezérlőegység
4
5 Reflex Fillset
ST Szennyfogó
Utántöltő vezeték
WC
Nyomásmérő átalakító
PIS
WV Utántöltéshez szükséges mágnesszelep
EC Gáztalanító vezeték
•
•
LIS Szintmérés
Egykazános berendezés ≤ 350 kW, vízhőmérséklet < 100 °C.
•
Ivóvizes utántöltés esetén javasolt beépített rendszerelválasztó Reflex Fillset
előkapcsolása.
• Ha nem kapcsolunk elé Reflex Fillsetet, használjunk „ST" szennyfogót a
≥ 0,25 mm szűrőmérettel.

Tudnivaló!
Az utántöltő víz minőségének meg kell felelni az érvényes előírásoknak,
pl. a VDI 2035-nek.
–
Variomat Touch — 22.07.2024
a berendezéstől gázban dús vízhez
a berendezéshez a gáztalanított vízhez
Ha nem érjük el a minőséget, akkor az ivóvízhálózatból nyert
utántöltési víz lágyítására használjunk Reflex Fillsoftot.
Összeszerelés
Magyar — 175
