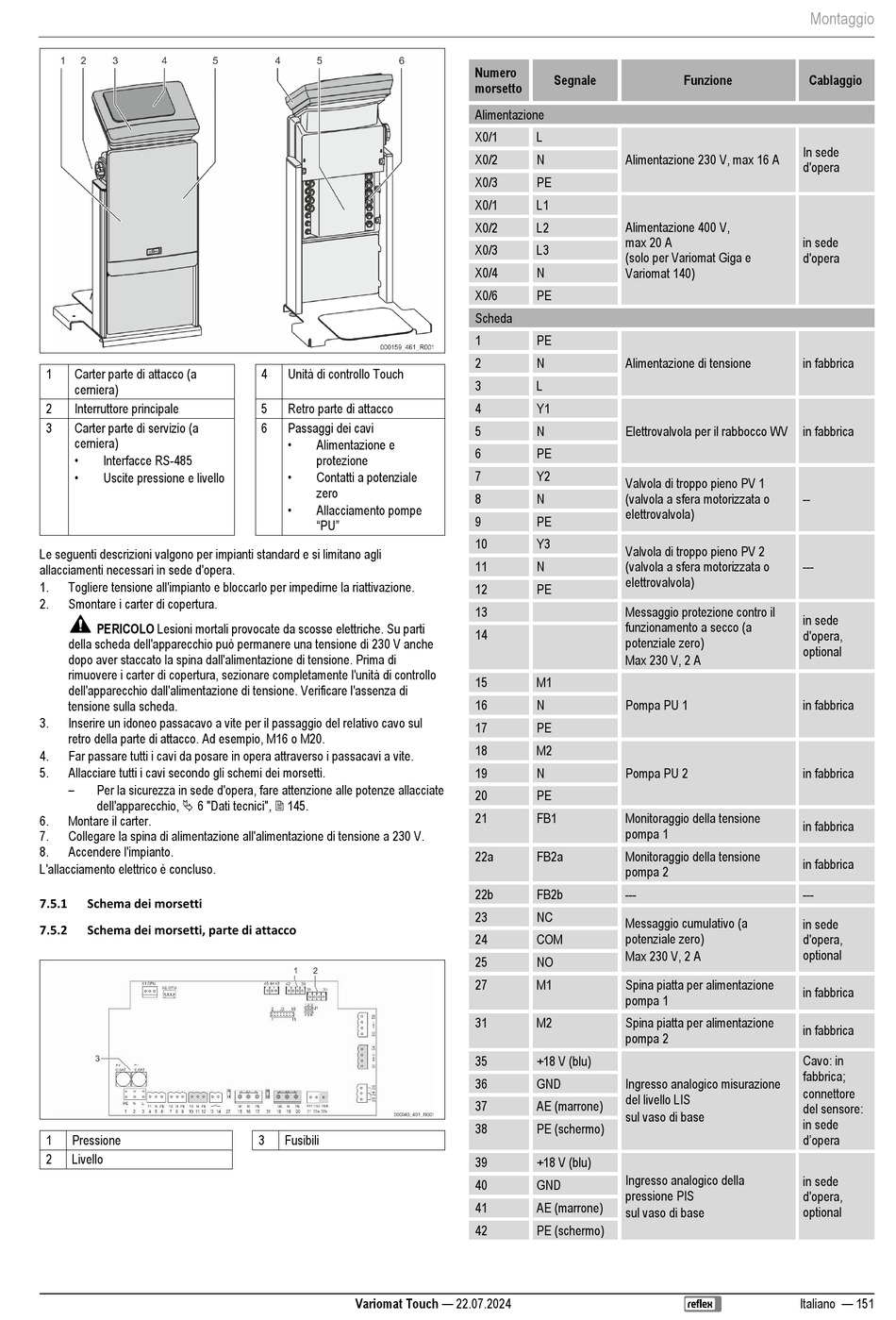

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 151

1 Carter parte di attacco (a
cerniera)
2 Interruttore principale
3 Carter parte di servizio (a
cerniera)
•
Interfacce RS-485
•
Uscite pressione e livello
Le seguenti descrizioni valgono per impianti standard e si limitano agli
allacciamenti necessari in sede d'opera.
1. Togliere tensione all'impianto e bloccarlo per impedirne la riattivazione.
2. Smontare i carter di copertura.
PERICOLO Lesioni mortali provocate da scosse elettriche. Su parti
della scheda dell'apparecchio può permanere una tensione di 230 V anche
dopo aver staccato la spina dall'alimentazione di tensione. Prima di
rimuovere i carter di copertura, sezionare completamente l'unità di controllo
dell'apparecchio dall'alimentazione di tensione. Verificare l'assenza di
tensione sulla scheda.
3. Inserire un idoneo passacavo a vite per il passaggio del relativo cavo sul
retro della parte di attacco. Ad esempio, M16 o M20.
4. Far passare tutti i cavi da posare in opera attraverso i passacavi a vite.
5. Allacciare tutti i cavi secondo gli schemi dei morsetti.
–
Per la sicurezza in sede d'opera, fare attenzione alle potenze allacciate
dell'apparecchio,  6 "Dati tecnici",  145.
6. Montare il carter.
7. Collegare la spina di alimentazione all'alimentazione di tensione a 230 V.
8. Accendere l'impianto.
L'allacciamento elettrico è concluso.
7.5.1 Schema dei morsetti
7.5.2 Schema dei morsetti, parte di attacco
1 Pressione
2 Livello
4 Unità di controllo Touch
5 Retro parte di attacco
6 Passaggi dei cavi
•
Alimentazione e
protezione
•
Contatti a potenziale
zero
•
Allacciamento pompe
"PU"
3 Fusibili
Variomat Touch — 22.07.2024
Numero
Segnale
morsetto
Alimentazione
X0/1 L
X0/2 N Alimentazione 230 V, max 16 A
X0/3 PE
X0/1 L1
Alimentazione 400 V,
X0/2 L2
max 20 A
X0/3 L3
(solo per Variomat Giga e
X0/4 N
Variomat 140)
X0/6 PE
Scheda
1 PE
2 N Alimentazione di tensione
3 L
4 Y1
5 N Elettrovalvola per il rabbocco WV
6 PE
7 Y2
Valvola di troppo pieno PV 1
8 N (valvola a sfera motorizzata o
elettrovalvola)
9 PE
10 Y3
Valvola di troppo pieno PV 2
11 N (valvola a sfera motorizzata o
elettrovalvola)
12 PE
13 Messaggio protezione contro il
funzionamento a secco (a
14
potenziale zero)
Max 230 V, 2 A
15 M1
16 N Pompa PU 1
17 PE
18 M2
19 N Pompa PU 2
20 PE
21 FB1 Monitoraggio della tensione
pompa 1
22a FB2a Monitoraggio della tensione
pompa 2
22b FB2b ---
23 NC
Messaggio cumulativo (a
potenziale zero)
24 COM
Max 230 V, 2 A
25 NO
27 M1 Spina piatta per alimentazione
pompa 1
31 M2 Spina piatta per alimentazione
pompa 2
35 +18 V (blu)
36 GND
Ingresso analogico misurazione
del livello LIS
37 AE (marrone)
sul vaso di base
38 PE (schermo)
39 +18 V (blu)
Ingresso analogico della
40 GND
pressione PIS
41 AE (marrone)
sul vaso di base
42 PE (schermo)
Montaggio
Funzione Cablaggio
In sede
d'opera
in sede
d'opera
in fabbrica
in fabbrica
--
---
in sede
d'opera,
optional
in fabbrica
in fabbrica
in fabbrica
in fabbrica
---
in sede
d'opera,
optional
in fabbrica
in fabbrica
Cavo: in
fabbrica;
connettore
del sensore:
in sede
d'opera
in sede
d'opera,
optional
Italiano — 151
