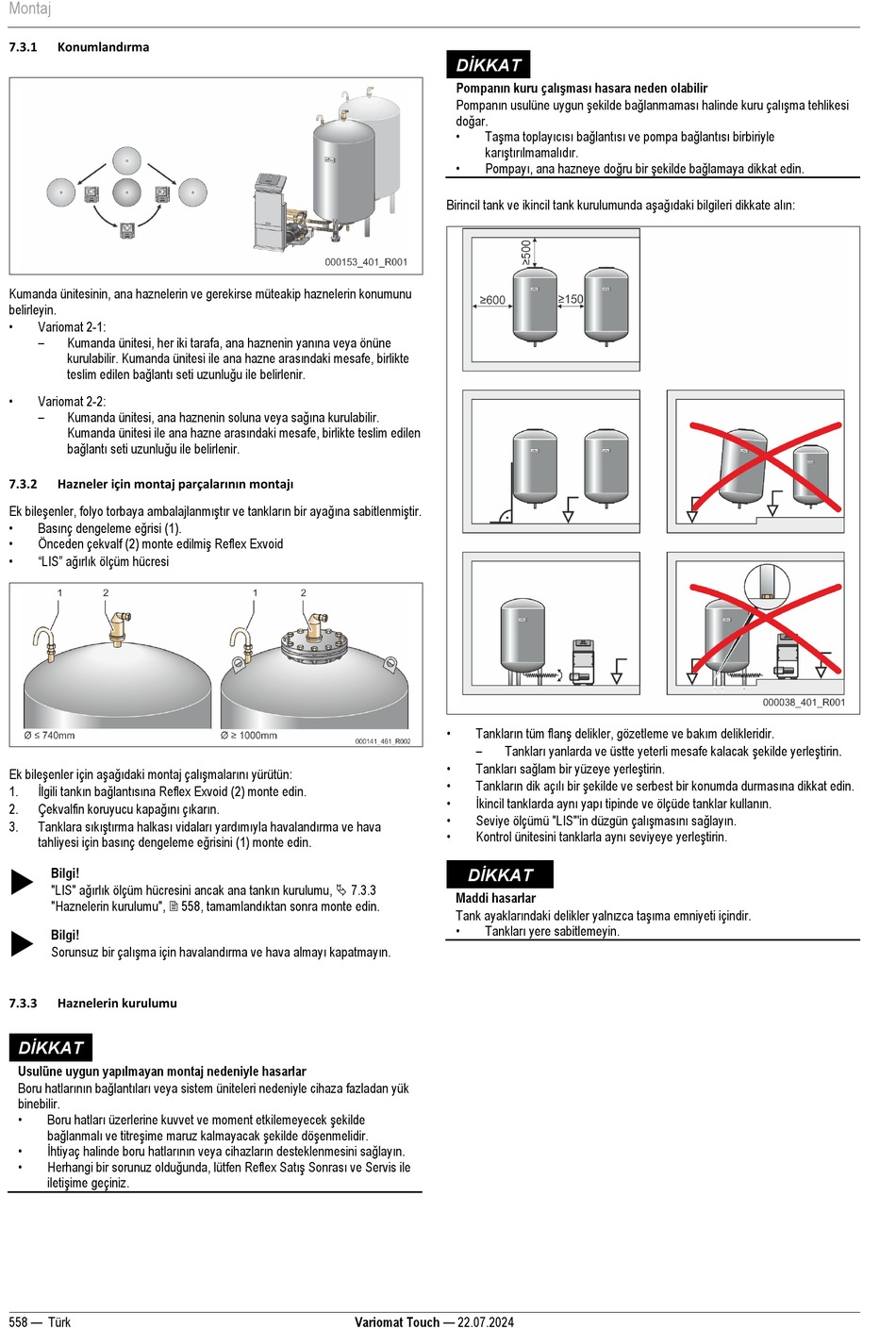

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 558

Montaj
Konumlandırma
7.3.1
Kumanda ünitesinin, ana haznelerin ve gerekirse müteakip haznelerin konumunu
belirleyin.
•
Variomat 2-1:
– Kumanda ünitesi, her iki tarafa, ana haznenin yanına veya önüne
kurulabilir. Kumanda ünitesi ile ana hazne arasındaki mesafe, birlikte
teslim edilen bağlantı seti uzunluğu ile belirlenir.
•
Variomat 2-2:
– Kumanda ünitesi, ana haznenin soluna veya sağına kurulabilir.
Kumanda ünitesi ile ana hazne arasındaki mesafe, birlikte teslim edilen
bağlantı seti uzunluğu ile belirlenir.
Hazneler için montaj parçalarının montajı
7.3.2
Ek bileşenler, folyo torbaya ambalajlanmıştır ve tankların bir ayağına sabitlenmiştir.
• Basınç dengeleme eğrisi (1).
• Önceden çekvalf (2) monte edilmiş Reflex Exvoid
• "LIS" ağırlık ölçüm hücresi
Ek bileşenler için aşağıdaki montaj çalışmalarını yürütün:
İlgili tankın bağlantısına Reflex Exvoid (2) monte edin.
1.
Çekvalfin koruyucu kapağını çıkarın.
2.
Tanklara sıkıştırma halkası vidaları yardımıyla havalandırma ve hava
3.
tahliyesi için basınç dengeleme eğrisini (1) monte edin.

Bilgi!
"LIS" ağırlık ölçüm hücresini ancak ana tankın kurulumu,  7.3.3
"Haznelerin kurulumu",  558, tamamlandıktan sonra monte edin.

Bilgi!
Sorunsuz bir çalışma için havalandırma ve hava almayı kapatmayın.
7.3.3 Haznelerin kurulumu
DİKKAT
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya sistem üniteleri nedeniyle cihaza fazladan yük
binebilir.
• Boru hatları üzerlerine kuvvet ve moment etkilemeyecek şekilde
bağlanmalı ve titreşime maruz kalmayacak şekilde döşenmelidir.
• İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini sağlayın.
• Herhangi bir sorunuz olduğunda, lütfen Reflex Satış Sonrası ve Servis ile
iletişime geçiniz.
558 — Türk
DİKKAT
Pompanın kuru çalışması hasara neden olabilir
Pompanın usulüne uygun şekilde bağlanmaması halinde kuru çalışma tehlikesi
doğar.
• Taşma toplayıcısı bağlantısı ve pompa bağlantısı birbiriyle
karıştırılmamalıdır.
• Pompayı, ana hazneye doğru bir şekilde bağlamaya dikkat edin.
Birincil tank ve ikincil tank kurulumunda aşağıdaki bilgileri dikkate alın:
• Tankların tüm flanş delikler, gözetleme ve bakım delikleridir.
– Tankları yanlarda ve üstte yeterli mesafe kalacak şekilde yerleştirin.
• Tankları sağlam bir yüzeye yerleştirin.
• Tankların dik açılı bir şekilde ve serbest bir konumda durmasına dikkat edin.
• İkincil tanklarda aynı yapı tipinde ve ölçüde tanklar kullanın.
• Seviye ölçümü "LIS"'in düzgün çalışmasını sağlayın.
• Kontrol ünitesini tanklarla aynı seviyeye yerleştirin.
DİKKAT
Maddi hasarlar
Tank ayaklarındaki delikler yalnızca taşıma emniyeti içindir.
• Tankları yere sabitlemeyin.
Variomat Touch — 22.07.2024
