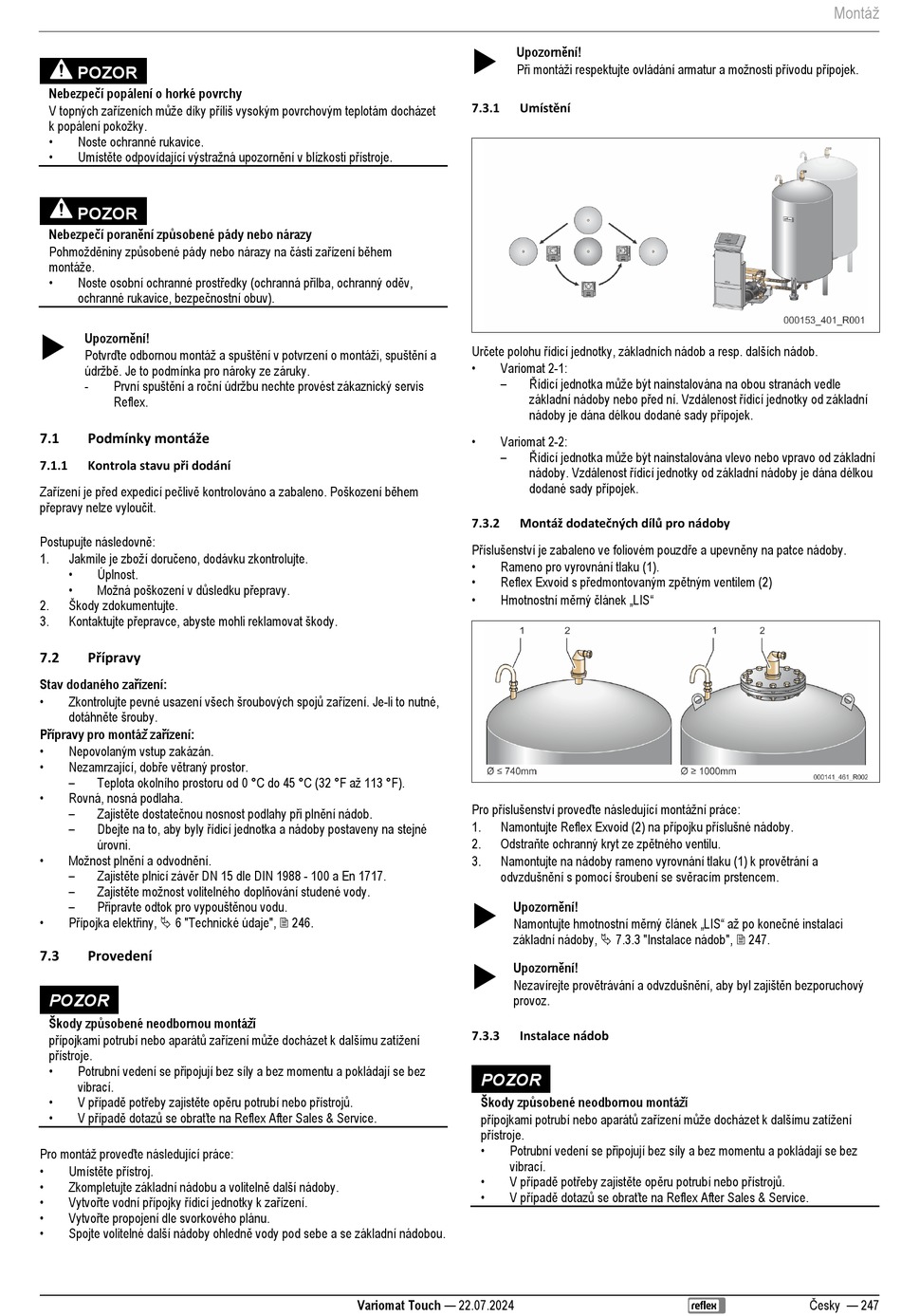

POZOR
Nebezpečí popálení o horké povrchy
V topných zařízeních může díky příliš vysokým povrchovým teplotám docházet
k popálení pokožky.
•
Noste ochranné rukavice.
• Umístěte odpovídající výstražná upozornění v blízkosti přístroje.
POZOR
Nebezpečí poranění způsobené pády nebo nárazy
Pohmožděniny způsobené pády nebo nárazy na části zařízení během
montáže.
• Noste osobní ochranné prostředky (ochranná přilba, ochranný oděv,
ochranné rukavice, bezpečnostní obuv).
Upozornění!

Potvrďte odbornou montáž a spuštění v potvrzení o montáži, spuštění a
údržbě. Je to podmínka pro nároky ze záruky.
První spuštění a roční údržbu nechte provést zákaznický servis
-
Reflex.
Podmínky montáže
7.1
Kontrola stavu při dodání
7.1.1
Zařízení je před expedicí pečlivě kontrolováno a zabaleno. Poškození během
přepravy nelze vyloučit.
Postupujte následovně:
Jakmile je zboží doručeno, dodávku zkontrolujte.
1.
•
Úplnost.
• Možná poškození v důsledku přepravy.
Škody zdokumentujte.
2.
Kontaktujte přepravce, abyste mohli reklamovat škody.
3.
Přípravy
7.2
Stav dodaného zařízení:
• Zkontrolujte pevné usazení všech šroubových spojů zařízení. Je-li to nutné,
dotáhněte šrouby.
Přípravy pro montáž zařízení:
•
Nepovolaným vstup zakázán.
• Nezamrzající, dobře větraný prostor.
– Teplota okolního prostoru od 0 °C do 45 °C (32 °F až 113 °F).
•
Rovná, nosná podlaha.
– Zajistěte dostatečnou nosnost podlahy při plnění nádob.
– Dbejte na to, aby byly řídicí jednotka a nádoby postaveny na stejné
úrovni.
• Možnost plnění a odvodnění.
– Zajistěte plnicí závěr DN 15 dle DIN 1988 - 100 a En 1717.
– Zajistěte možnost volitelného doplňování studené vody.
– Připravte odtok pro vypouštěnou vodu.
• Přípojka elektřiny,  6 "Technické údaje",  246.
7.3 Provedení
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
• Potrubní vedení se připojují bez síly a bez momentu a pokládají se bez
vibrací.
• V případě potřeby zajistěte opěru potrubí nebo přístrojů.
• V případě dotazů se obraťte na Reflex After Sales & Service.
Pro montáž proveďte následující práce:
• Umístěte přístroj.
• Zkompletujte základní nádobu a volitelně další nádoby.
• Vytvořte vodní přípojky řídicí jednotky k zařízení.
• Vytvořte propojení dle svorkového plánu.
• Spojte volitelné další nádoby ohledně vody pod sebe a se základní nádobou.
Upozornění!

Při montáži respektujte ovládání armatur a možnosti přívodu přípojek.
Umístění
7.3.1
Určete polohu řídicí jednotky, základních nádob a resp. dalších nádob.
•
Variomat 2-1:
–
•
Variomat 2-2:
–
Montáž dodatečných dílů pro nádoby
7.3.2
Příslušenství je zabaleno ve foliovém pouzdře a upevněny na patce nádoby.
•
Rameno pro vyrovnání tlaku (1).
• Reflex Exvoid s předmontovaným zpětným ventilem (2)
• Hmotnostní měrný článek „LIS"
Pro příslušenství proveďte následující montážní práce:
Namontujte Reflex Exvoid (2) na přípojku příslušné nádoby.
1.
Odstraňte ochranný kryt ze zpětného ventilu.
2.
Namontujte na nádoby rameno vyrovnání tlaku (1) k provětrání a
3.
odvzdušnění s pomocí šroubení se svěracím prstencem.
Upozornění!

Namontujte hmotnostní měrný článek „LIS" až po konečné instalaci
základní nádoby,  7.3.3 "Instalace nádob",  247.
Upozornění!

Nezavírejte provětrávání a odvzdušnění, aby byl zajištěn bezporuchový
provoz.
7.3.3 Instalace nádob
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
• Potrubní vedení se připojují bez síly a bez momentu a pokládají se bez
vibrací.
• V případě potřeby zajistěte opěru potrubí nebo přístrojů.
• V případě dotazů se obraťte na Reflex After Sales & Service.
Variomat Touch — 22.07.2024
Řídicí jednotka může být nainstalována na obou stranách vedle
základní nádoby nebo před ní. Vzdálenost řídicí jednotky od základní
nádoby je dána délkou dodané sady přípojek.
Řídicí jednotka může být nainstalována vlevo nebo vpravo od základní
nádoby. Vzdálenost řídicí jednotky od základní nádoby je dána délkou
dodané sady přípojek.
Montáž
