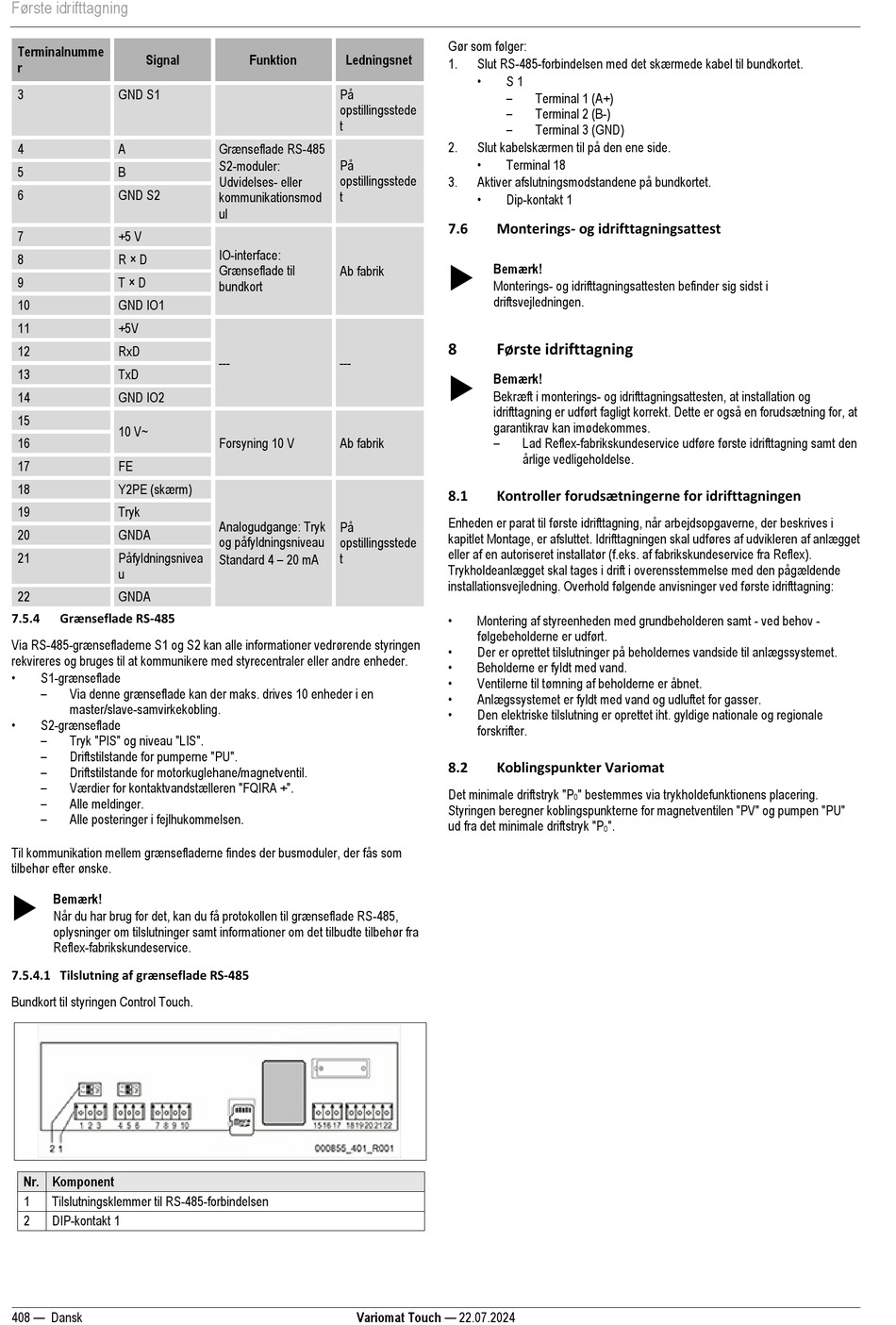

Første idrifttagning
Terminalnumme
Signal
r
3 GND S1
4 A
5 B
6 GND S2
7 +5 V
8 R × D
9 T × D
10 GND IO1
11 +5V
12 RxD
13 TxD
14 GND IO2
15
10 V~
16
17 FE
18 Y2PE (skærm)
19 Tryk
20 GNDA
21 Påfyldningsnivea
u
22 GNDA
7.5.4 Grænseflade RS-485
Via RS-485-grænsefladerne S1 og S2 kan alle informationer vedrørende styringen
rekvireres og bruges til at kommunikere med styrecentraler eller andre enheder.
•
S1-grænseflade
–
Via denne grænseflade kan der maks. drives 10 enheder i en
master/slave-samvirkekobling.
•
S2-grænseflade
–
Tryk "PIS" og niveau "LIS".
–
Driftstilstande for pumperne "PU".
–
Driftstilstande for motorkuglehane/magnetventil.
–
Værdier for kontaktvandstælleren "FQIRA +".
–
Alle meldinger.
–
Alle posteringer i fejlhukommelsen.
Til kommunikation mellem grænsefladerne findes der busmoduler, der fås som
tilbehør efter ønske.

Bemærk!
Når du har brug for det, kan du få protokollen til grænseflade RS-485,
oplysninger om tilslutninger samt informationer om det tilbudte tilbehør fra
Reflex-fabrikskundeservice.
7.5.4.1 Tilslutning af grænseflade RS-485
Bundkort til styringen Control Touch.
Nr. Komponent
1 Tilslutningsklemmer til RS-485-forbindelsen
2 DIP-kontakt 1
408 — Dansk
Funktion Ledningsnet
På
opstillingsstede
t
Grænseflade RS-485
På
S2-moduler:
opstillingsstede
Udvidelses- eller
t
kommunikationsmod
ul
IO-interface:
Grænseflade til Ab fabrik
bundkort
--- ---
Forsyning 10 V Ab fabrik
Analogudgange: Tryk
På
og påfyldningsniveau
opstillingsstede
Standard 4 – 20 mA
t
Variomat Touch — 22.07.2024
Gør som følger:
1. Slut RS-485-forbindelsen med det skærmede kabel til bundkortet.
•
S 1
–
Terminal 1 (A+)
–
Terminal 2 (B-)
–
Terminal 3 (GND)
2. Slut kabelskærmen til på den ene side.
•
Terminal 18
3. Aktiver afslutningsmodstandene på bundkortet.
•
Dip-kontakt 1
7.6 Monterings- og idrifttagningsattest

Bemærk!
Monterings- og idrifttagningsattesten befinder sig sidst i
driftsvejledningen.
8 Første idrifttagning

Bemærk!
Bekræft i monterings- og idrifttagningsattesten, at installation og
idrifttagning er udført fagligt korrekt. Dette er også en forudsætning for, at
garantikrav kan imødekommes.
–
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt den
årlige vedligeholdelse.
8.1 Kontroller forudsætningerne for idrifttagningen
Enheden er parat til første idrifttagning, når arbejdsopgaverne, der beskrives i
kapitlet Montage, er afsluttet. Idrifttagningen skal udføres af udvikleren af anlægget
eller af en autoriseret installatør (f.eks. af fabrikskundeservice fra Reflex).
Trykholdeanlægget skal tages i drift i overensstemmelse med den pågældende
installationsvejledning. Overhold følgende anvisninger ved første idrifttagning:
•
Montering af styreenheden med grundbeholderen samt - ved behov -
følgebeholderne er udført.
•
Der er oprettet tilslutninger på beholdernes vandside til anlægssystemet.
•
Beholderne er fyldt med vand.
•
Ventilerne til tømning af beholderne er åbnet.
•
Anlægssystemet er fyldt med vand og udluftet for gasser.
•
Den elektriske tilslutning er oprettet iht. gyldige nationale og regionale
forskrifter.
8.2 Koblingspunkter Variomat
Det minimale driftstryk "P " bestemmes via trykholdefunktionens placering.
0
Styringen beregner koblingspunkterne for magnetventilen "PV" og pumpen "PU"
ud fra det minimale driftstryk "P ".
0
