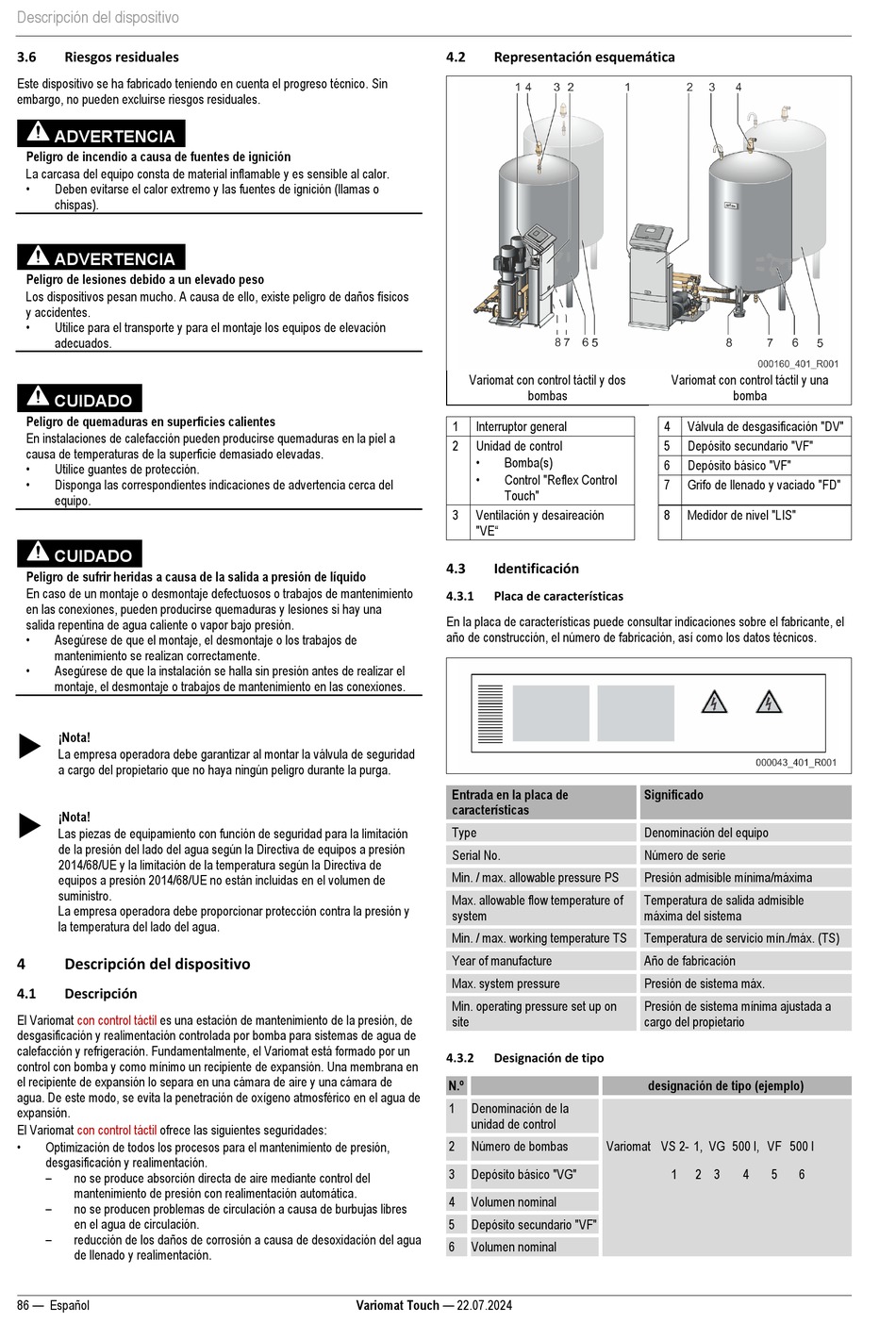

Descripción del dispositivo
3.6 Riesgos residuales
Este dispositivo se ha fabricado teniendo en cuenta el progreso técnico. Sin
embargo, no pueden excluirse riesgos residuales.
ADVERTENCIA
Peligro de incendio a causa de fuentes de ignición
La carcasa del equipo consta de material inflamable y es sensible al calor.
•
Deben evitarse el calor extremo y las fuentes de ignición (llamas o
chispas).
ADVERTENCIA
Peligro de lesiones debido a un elevado peso
Los dispositivos pesan mucho. A causa de ello, existe peligro de daños físicos
y accidentes.
•
Utilice para el transporte y para el montaje los equipos de elevación
adecuados.
CUIDADO
Peligro de quemaduras en superficies calientes
En instalaciones de calefacción pueden producirse quemaduras en la piel a
causa de temperaturas de la superficie demasiado elevadas.
•
Utilice guantes de protección.
•
Disponga las correspondientes indicaciones de advertencia cerca del
equipo.
CUIDADO
Peligro de sufrir heridas a causa de la salida a presión de líquido
En caso de un montaje o desmontaje defectuosos o trabajos de mantenimiento
en las conexiones, pueden producirse quemaduras y lesiones si hay una
salida repentina de agua caliente o vapor bajo presión.
•
Asegúrese de que el montaje, el desmontaje o los trabajos de
mantenimiento se realizan correctamente.
•
Asegúrese de que la instalación se halla sin presión antes de realizar el
montaje, el desmontaje o trabajos de mantenimiento en las conexiones.

¡Nota!
La empresa operadora debe garantizar al montar la válvula de seguridad
a cargo del propietario que no haya ningún peligro durante la purga.

¡Nota!
Las piezas de equipamiento con función de seguridad para la limitación
de la presión del lado del agua según la Directiva de equipos a presión
2014/68/UE y la limitación de la temperatura según la Directiva de
equipos a presión 2014/68/UE no están incluidas en el volumen de
suministro.
La empresa operadora debe proporcionar protección contra la presión y
la temperatura del lado del agua.
4 Descripción del dispositivo
4.1 Descripción
El Variomat con control táctil es una estación de mantenimiento de la presión, de
desgasificación y realimentación controlada por bomba para sistemas de agua de
calefacción y refrigeración. Fundamentalmente, el Variomat está formado por un
control con bomba y como mínimo un recipiente de expansión. Una membrana en
el recipiente de expansión lo separa en una cámara de aire y una cámara de
agua. De este modo, se evita la penetración de oxígeno atmosférico en el agua de
expansión.
El Variomat con control táctil ofrece las siguientes seguridades:
•
Optimización de todos los procesos para el mantenimiento de presión,
desgasificación y realimentación.
–
no se produce absorción directa de aire mediante control del
mantenimiento de presión con realimentación automática.
–
no se producen problemas de circulación a causa de burbujas libres
en el agua de circulación.
–
reducción de los daños de corrosión a causa de desoxidación del agua
de llenado y realimentación.
86 — Español
4.2 Representación esquemática
Variomat con control táctil y dos
1 Interruptor general
2 Unidad de control
•
Bomba(s)
•
Control "Reflex Control
Touch"
3 Ventilación y desaireación
"VE"
4.3 Identificación
4.3.1 Placa de características
En la placa de características puede consultar indicaciones sobre el fabricante, el
año de construcción, el número de fabricación, así como los datos técnicos.
Entrada en la placa de
características
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Designación de tipo
N.º
1 Denominación de la
unidad de control
2 Número de bombas
3 Depósito básico "VG"
4 Volumen nominal
5 Depósito secundario "VF"
6 Volumen nominal
Variomat Touch — 22.07.2024
Variomat con control táctil y una
bombas
4 Válvula de desgasificación "DV"
5 Depósito secundario "VF"
6 Depósito básico "VF"
7 Grifo de llenado y vaciado "FD"
8 Medidor de nivel "LIS"
Significado
Denominación del equipo
Número de serie
Presión admisible mínima/máxima
Temperatura de salida admisible
máxima del sistema
Temperatura de servicio mín./máx. (TS)
Año de fabricación
Presión de sistema máx.
Presión de sistema mínima ajustada a
cargo del propietario
designación de tipo (ejemplo)
Variomat VS 2- 1, VG 500 l, VF 500 l
1 2 3
bomba
4 5 6
