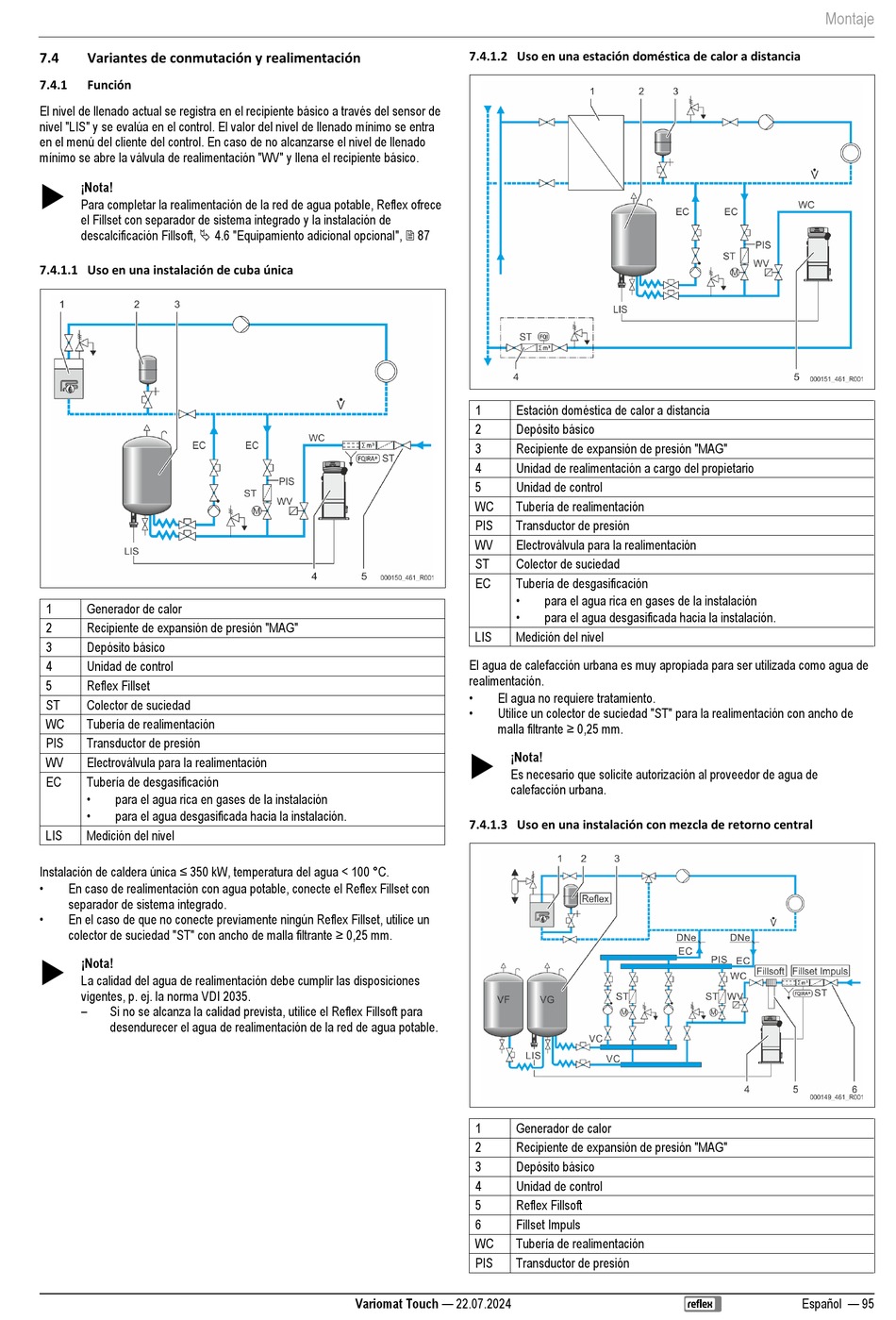

7.4 Variantes de conmutación y realimentación
7.4.1 Función
El nivel de llenado actual se registra en el recipiente básico a través del sensor de
nivel "LIS" y se evalúa en el control. El valor del nivel de llenado mínimo se entra
en el menú del cliente del control. En caso de no alcanzarse el nivel de llenado
mínimo se abre la válvula de realimentación "WV" y llena el recipiente básico.

¡Nota!
Para completar la realimentación de la red de agua potable, Reflex ofrece
el Fillset con separador de sistema integrado y la instalación de
descalcificación Fillsoft,  4.6 "Equipamiento adicional opcional",  87
7.4.1.1 Uso en una instalación de cuba única
1 Generador de calor
2 Recipiente de expansión de presión "MAG"
3 Depósito básico
4 Unidad de control
5 Reflex Fillset
ST Colector de suciedad
WC Tubería de realimentación
PIS Transductor de presión
WV Electroválvula para la realimentación
EC Tubería de desgasificación
•
para el agua rica en gases de la instalación
•
para el agua desgasificada hacia la instalación.
LIS Medición del nivel
Instalación de caldera única ≤ 350 kW, temperatura del agua < 100 °C.
•
En caso de realimentación con agua potable, conecte el Reflex Fillset con
separador de sistema integrado.
•
En el caso de que no conecte previamente ningún Reflex Fillset, utilice un
colector de suciedad "ST" con ancho de malla filtrante ≥ 0,25 mm.

¡Nota!
La calidad del agua de realimentación debe cumplir las disposiciones
vigentes, p. ej. la norma VDI 2035.
–
Si no se alcanza la calidad prevista, utilice el Reflex Fillsoft para
desendurecer el agua de realimentación de la red de agua potable.
7.4.1.2 Uso en una estación doméstica de calor a distancia
1 Estación doméstica de calor a distancia
2 Depósito básico
3 Recipiente de expansión de presión "MAG"
4 Unidad de realimentación a cargo del propietario
5 Unidad de control
WC Tubería de realimentación
PIS Transductor de presión
WV Electroválvula para la realimentación
ST Colector de suciedad
EC Tubería de desgasificación
•
•
LIS Medición del nivel
El agua de calefacción urbana es muy apropiada para ser utilizada como agua de
realimentación.
•
El agua no requiere tratamiento.
•
Utilice un colector de suciedad "ST" para la realimentación con ancho de
malla filtrante ≥ 0,25 mm.

¡Nota!
Es necesario que solicite autorización al proveedor de agua de
calefacción urbana.
7.4.1.3 Uso en una instalación con mezcla de retorno central
1 Generador de calor
2 Recipiente de expansión de presión "MAG"
3 Depósito básico
4 Unidad de control
5 Reflex Fillsoft
6 Fillset Impuls
WC Tubería de realimentación
PIS Transductor de presión
