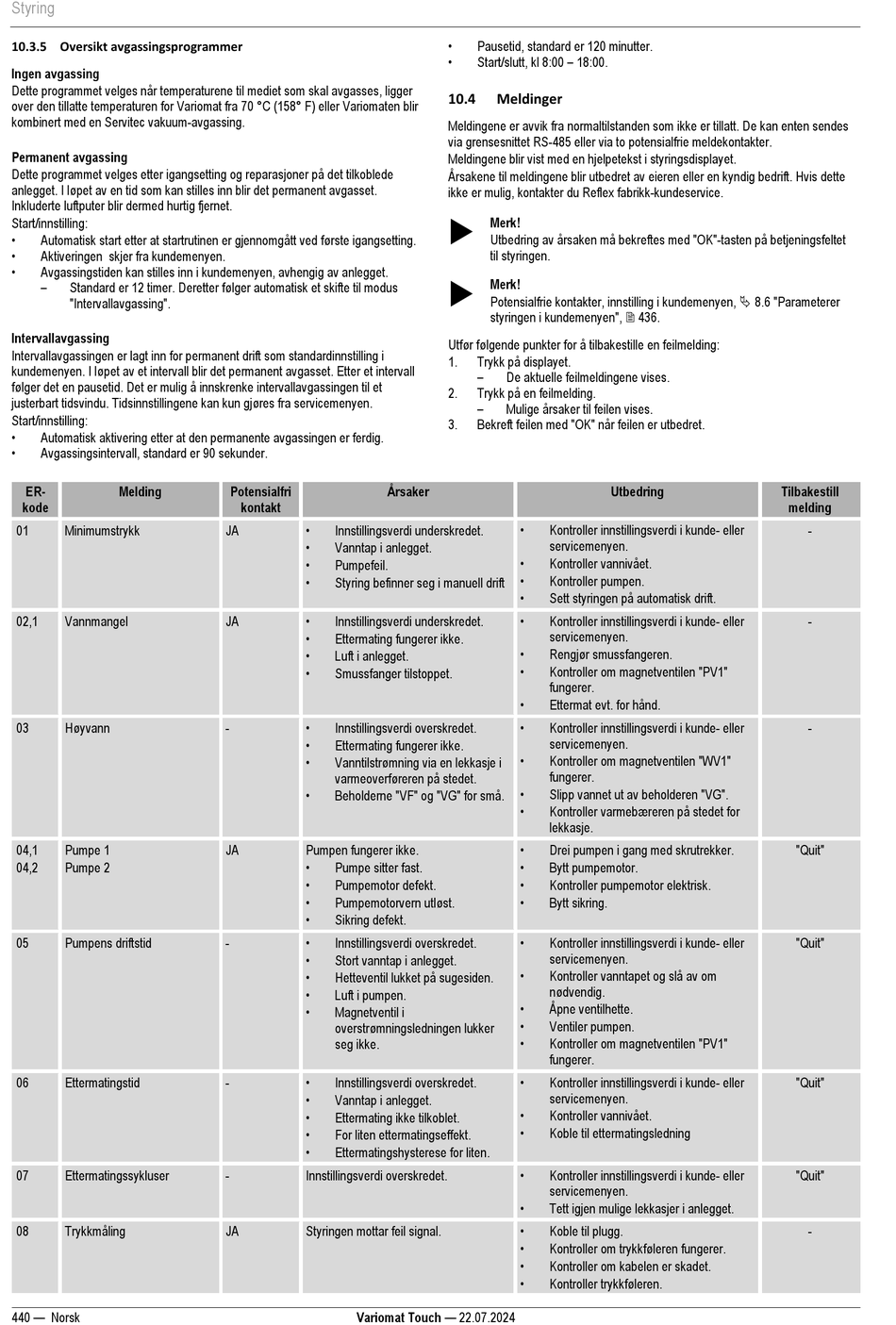

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 440

Styring
10.3.5 Oversikt avgassingsprogrammer
Ingen avgassing
Dette programmet velges når temperaturene til mediet som skal avgasses, ligger
over den tillatte temperaturen for Variomat fra 70 °C (158° F) eller Variomaten blir
kombinert med en Servitec vakuum-avgassing.
Permanent avgassing
Dette programmet velges etter igangsetting og reparasjoner på det tilkoblede
anlegget. I løpet av en tid som kan stilles inn blir det permanent avgasset.
Inkluderte luftputer blir dermed hurtig fjernet.
Start/innstilling:
•
Automatisk start etter at startrutinen er gjennomgått ved første igangsetting.
•
Aktiveringen skjer fra kundemenyen.
•
Avgassingstiden kan stilles inn i kundemenyen, avhengig av anlegget.
–
Standard er 12 timer. Deretter følger automatisk et skifte til modus
"Intervallavgassing".
Intervallavgassing
Intervallavgassingen er lagt inn for permanent drift som standardinnstilling i
kundemenyen. I løpet av et intervall blir det permanent avgasset. Etter et intervall
følger det en pausetid. Det er mulig å innskrenke intervallavgassingen til et
justerbart tidsvindu. Tidsinnstillingene kan kun gjøres fra servicemenyen.
Start/innstilling:
•
Automatisk aktivering etter at den permanente avgassingen er ferdig.
•
Avgassingsintervall, standard er 90 sekunder.
ER- Melding
kode
01 Minimumstrykk
02,1 Vannmangel
03 Høyvann
04,1 Pumpe 1
04,2 Pumpe 2
05 Pumpens driftstid
06 Ettermatingstid
07 Ettermatingssykluser
08 Trykkmåling
440 — Norsk
Potensialfri Årsaker
kontakt
•
JA Innstillingsverdi underskredet.
•
Vanntap i anlegget.
•
Pumpefeil.
•
Styring befinner seg i manuell drift
•
JA Innstillingsverdi underskredet.
•
Ettermating fungerer ikke.
•
Luft i anlegget.
•
Smussfanger tilstoppet.
•
- Innstillingsverdi overskredet.
•
Ettermating fungerer ikke.
•
Vanntilstrømning via en lekkasje i
varmeoverføreren på stedet.
•
Beholderne "VF" og "VG" for små.
JA Pumpen fungerer ikke.
•
Pumpe sitter fast.
•
Pumpemotor defekt.
•
Pumpemotorvern utløst.
•
Sikring defekt.
•
- Innstillingsverdi overskredet.
•
Stort vanntap i anlegget.
•
Hetteventil lukket på sugesiden.
•
Luft i pumpen.
•
Magnetventil i
overstrømningsledningen lukker
seg ikke.
•
- Innstillingsverdi overskredet.
•
Vanntap i anlegget.
•
Ettermating ikke tilkoblet.
•
For liten ettermatingseffekt.
•
Ettermatingshysterese for liten.
- Innstillingsverdi overskredet.
JA Styringen mottar feil signal.
Variomat Touch — 22.07.2024
•
Pausetid, standard er 120 minutter.
• Start/slutt, kl 8:00 – 18:00.
10.4 Meldinger
Meldingene er avvik fra normaltilstanden som ikke er tillatt. De kan enten sendes
via grensesnittet RS-485 eller via to potensialfrie meldekontakter.
Meldingene blir vist med en hjelpetekst i styringsdisplayet.
Årsakene til meldingene blir utbedret av eieren eller en kyndig bedrift. Hvis dette
ikke er mulig, kontakter du Reflex fabrikk-kundeservice.

Merk!
Utbedring av årsaken må bekreftes med "OK"-tasten på betjeningsfeltet
til styringen.

Merk!
Potensialfrie kontakter, innstilling i kundemenyen,  8.6 "Parameterer
styringen i kundemenyen",  436.
Utfør følgende punkter for å tilbakestille en feilmelding:
1. Trykk på displayet.
–
De aktuelle feilmeldingene vises.
2. Trykk på en feilmelding.
–
Mulige årsaker til feilen vises.
3. Bekreft feilen med "OK" når feilen er utbedret.
Utbedring
•
Kontroller innstillingsverdi i kunde- eller
servicemenyen.
•
Kontroller vannivået.
•
Kontroller pumpen.
•
Sett styringen på automatisk drift.
•
Kontroller innstillingsverdi i kunde- eller
servicemenyen.
•
Rengjør smussfangeren.
•
Kontroller om magnetventilen "PV1"
fungerer.
•
Ettermat evt. for hånd.
•
Kontroller innstillingsverdi i kunde- eller
servicemenyen.
•
Kontroller om magnetventilen "WV1"
fungerer.
•
Slipp vannet ut av beholderen "VG".
•
Kontroller varmebæreren på stedet for
lekkasje.
•
Drei pumpen i gang med skrutrekker.
•
Bytt pumpemotor.
•
Kontroller pumpemotor elektrisk.
•
Bytt sikring.
•
Kontroller innstillingsverdi i kunde- eller
servicemenyen.
•
Kontroller vanntapet og slå av om
nødvendig.
•
Åpne ventilhette.
•
Ventiler pumpen.
•
Kontroller om magnetventilen "PV1"
fungerer.
•
Kontroller innstillingsverdi i kunde- eller
servicemenyen.
•
Kontroller vannivået.
•
Koble til ettermatingsledning
•
Kontroller innstillingsverdi i kunde- eller
servicemenyen.
•
Tett igjen mulige lekkasjer i anlegget.
•
Koble til plugg.
•
Kontroller om trykkføleren fungerer.
•
Kontroller om kabelen er skadet.
•
Kontroller trykkføleren.
Tilbakestill
melding
-
-
-
"Quit"
"Quit"
"Quit"
"Quit"
-
