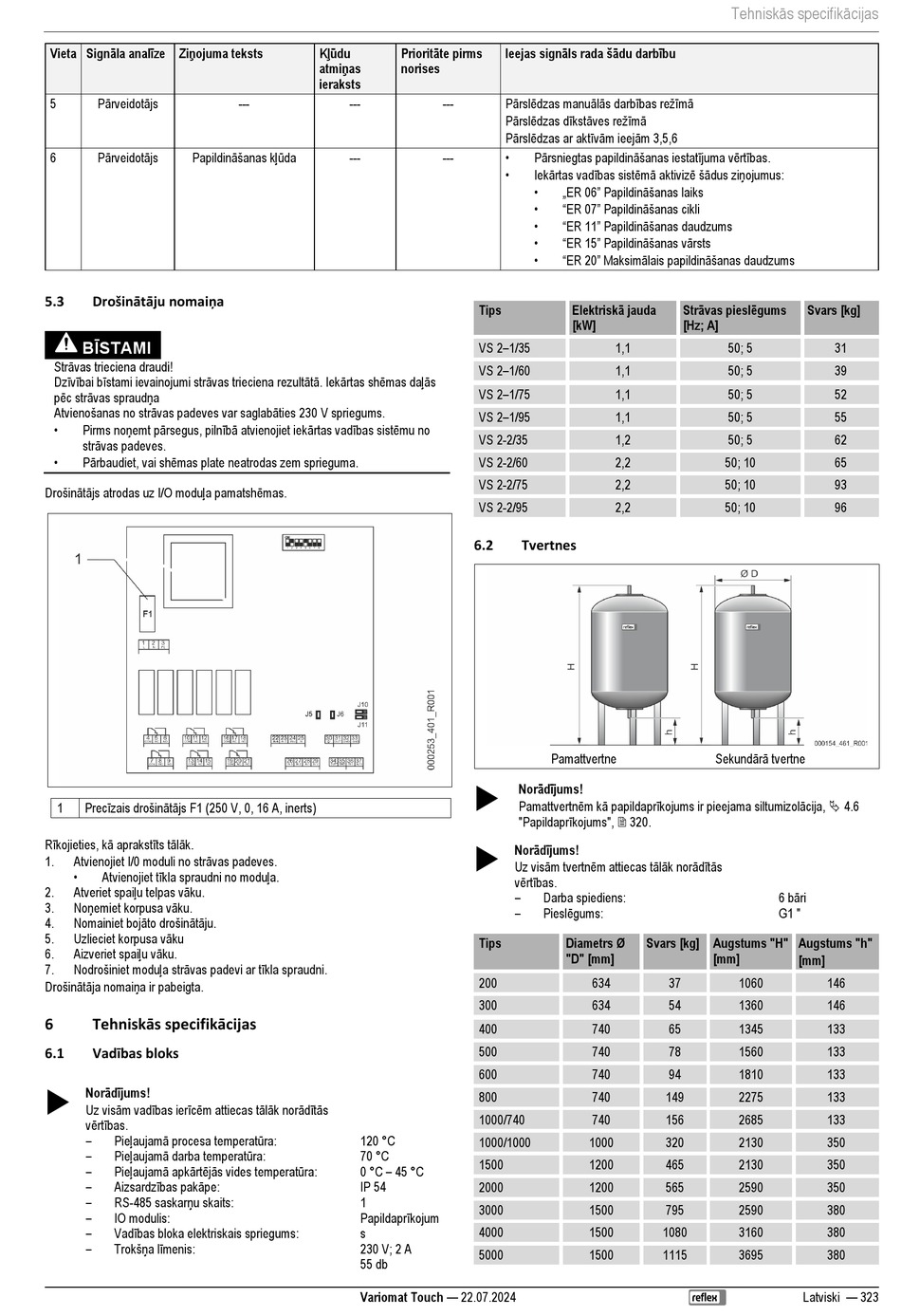

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 323

Vieta Signāla analīze Ziņojuma teksts
Pārveidotājs
5
Pārveidotājs Papildināšanas kļūda
6
Drošinātāju nomaiņa
5.3
BĪSTAMI
Strāvas trieciena draudi!
Dzīvībai bīstami ievainojumi strāvas trieciena rezultātā. Iekārtas shēmas daļās
pēc strāvas spraudņa
Atvienošanas no strāvas padeves var saglabāties 230 V spriegums.
• Pirms noņemt pārsegus, pilnībā atvienojiet iekārtas vadības sistēmu no
strāvas padeves.
• Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.
Drošinātājs atrodas uz I/O moduļa pamatshēmas.
Precīzais drošinātājs F1 (250 V, 0, 16 A, inerts)
1
Rīkojieties, kā aprakstīts tālāk.
Atvienojiet I/0 moduli no strāvas padeves.
1.
• Atvienojiet tīkla spraudni no moduļa.
Atveriet spaiļu telpas vāku.
2.
Noņemiet korpusa vāku.
3.
Nomainiet bojāto drošinātāju.
4.
Uzlieciet korpusa vāku
5.
Aizveriet spaiļu vāku.
6.
Nodrošiniet moduļa strāvas padevi ar tīkla spraudni.
7.
Drošinātāja nomaiņa ir pabeigta.
Tehniskās specifikācijas
6
Vadības bloks
6.1
Norādījums!

Uz visām vadības ierīcēm attiecas tālāk norādītās
vērtības.
– Pieļaujamā procesa temperatūra:
– Pieļaujamā darba temperatūra:
– Pieļaujamā apkārtējās vides temperatūra:
– Aizsardzības pakāpe:
– RS-485 saskarņu skaits:
–
IO modulis:
– Vadības bloka elektriskais spriegums:
– Trokšņa līmenis:
Kļūdu Prioritāte pirms
atmiņas
norises
ieraksts
--- ---
---
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Papildaprīkojum
s
230 V; 2 A
55 db
Variomat Touch — 22.07.2024
Ieejas signāls rada šādu darbību
Pārslēdzas manuālās darbības režīmā
---
Pārslēdzas dīkstāves režīmā
Pārslēdzas ar aktīvām ieejām 3,5,6
• Pārsniegtas papildināšanas iestatījuma vērtības.
---
• Iekārtas vadības sistēmā aktivizē šādus ziņojumus:
• „ER 06" Papildināšanas laiks
• "ER 07" Papildināšanas cikli
• "ER 11" Papildināšanas daudzums
• "ER 15" Papildināšanas vārsts
• "ER 20" Maksimālais papildināšanas daudzums
Elektriskā jauda
Tips
[kW]
VS 2–1/35
VS 2–1/60
VS 2–1/75
VS 2–1/95
VS 2-2/35
VS 2-2/60
VS 2-2/75
VS 2-2/95
6.2 Tvertnes
Pamattvertne
Norādījums!

Pamattvertnēm kā papildaprīkojums ir pieejama siltumizolācija,  4.6
"Papildaprīkojums",  320.
Norādījums!

Uz visām tvertnēm attiecas tālāk norādītās
vērtības.
–
Darba spiediens:
– Pieslēgums:
Tips Diametrs Ø
"D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
Tehniskās specifikācijas
Strāvas pieslēgums
[Hz; A]
1,1 50; 5
1,1 50; 5
1,1 50; 5
1,1 50; 5
1,2 50; 5
2,2 50; 10
2,2 50; 10
2,2 50; 10
Sekundārā tvertne
6 bāri
G1 "
Svars [kg] Augstums "H"
[mm]
37 1060
54 1360
65 1345
78 1560
94 1810
149 2275
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
Svars [kg]
31
39
52
55
62
65
93
96
Augstums "h"
[mm]
146
146
133
133
133
133
133
350
350
350
380
380
380
Latviski — 323
