Összeszerelés

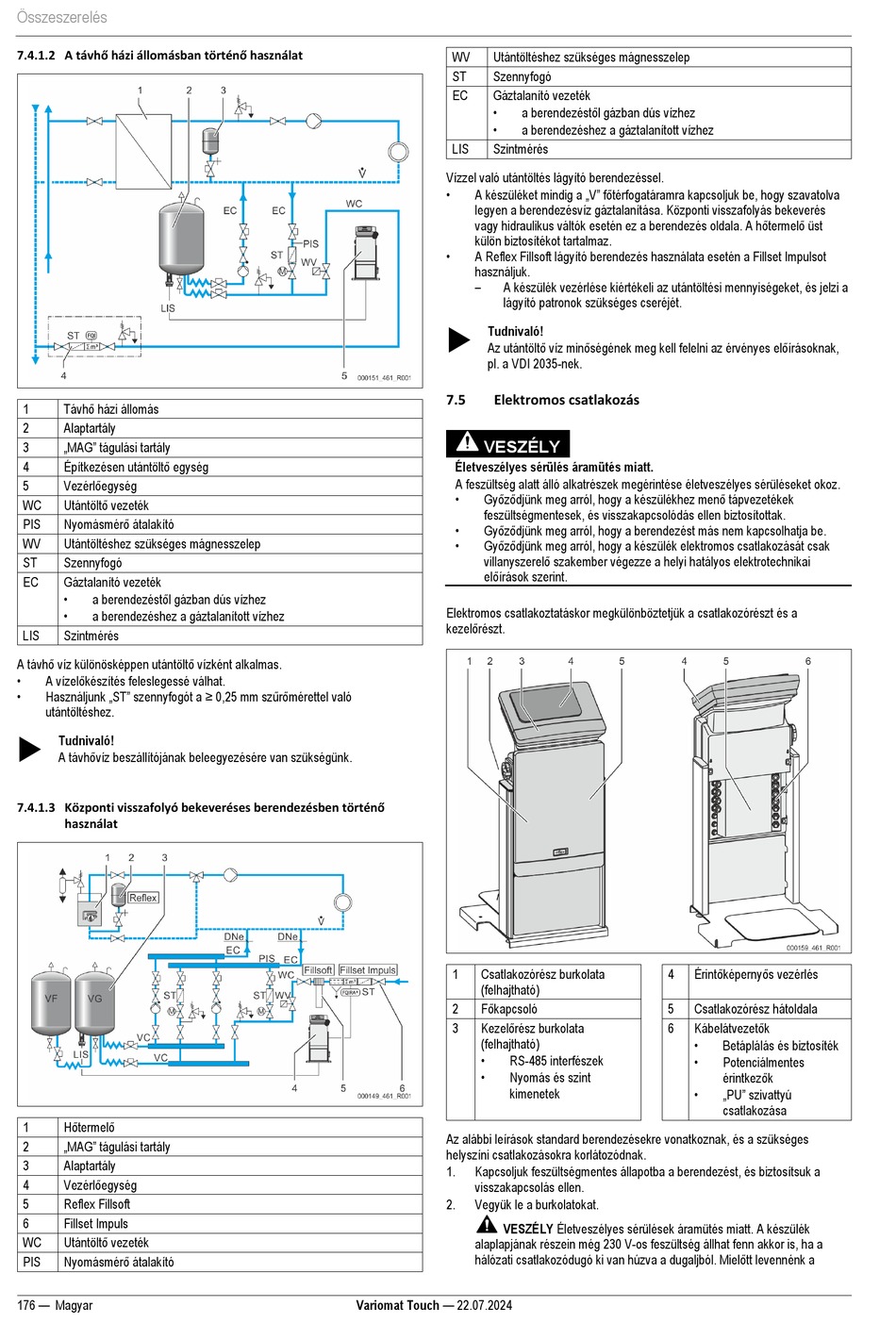

7.4.1.2 A távhő házi állomásban történő használat
Távhő házi állomás
1
2 Alaptartály
„MAG" tágulási tartály
3
Építkezésen utántöltő egység
4
Vezérlőegység
5
Utántöltő vezeték
WC
Nyomásmérő átalakító
PIS
WV Utántöltéshez szükséges mágnesszelep
ST Szennyfogó
EC Gáztalanító vezeték
• a berendezéstől gázban dús vízhez
•
a berendezéshez a gáztalanított vízhez
LIS Szintmérés
A távhő víz különösképpen utántöltő vízként alkalmas.
• A vízelőkészítés feleslegessé válhat.
• Használjunk „ST" szennyfogót a ≥ 0,25 mm szűrőmérettel való
utántöltéshez.

Tudnivaló!
A távhővíz beszállítójának beleegyezésére van szükségünk.
7.4.1.3 Központi visszafolyó bekeveréses berendezésben történő
használat
Hőtermelő
1
„MAG" tágulási tartály
2
3 Alaptartály
Vezérlőegység
4
5 Reflex Fillsoft
6 Fillset Impuls
Utántöltő vezeték
WC
Nyomásmérő átalakító
PIS
176 — Magyar
WV Utántöltéshez szükséges mágnesszelep
ST Szennyfogó
EC Gáztalanító vezeték
• a berendezéstől gázban dús vízhez
•
a berendezéshez a gáztalanított vízhez
LIS Szintmérés
Vízzel való utántöltés lágyító berendezéssel.
• A készüléket mindig a „V" főtérfogatáramra kapcsoljuk be, hogy szavatolva
legyen a berendezésvíz gáztalanítása. Központi visszafolyás bekeverés
vagy hidraulikus váltók esetén ez a berendezés oldala. A hőtermelő üst
külön biztosítékot tartalmaz.
•
A Reflex Fillsoft lágyító berendezés használata esetén a Fillset Impulsot
használjuk.
–
A készülék vezérlése kiértékeli az utántöltési mennyiségeket, és jelzi a
lágyító patronok szükséges cseréjét.

Tudnivaló!
Az utántöltő víz minőségének meg kell felelni az érvényes előírásoknak,
pl. a VDI 2035-nek.
7.5 Elektromos csatlakozás
VESZÉLY
Életveszélyes sérülés áramütés miatt.
A feszültség alatt álló alkatrészek megérintése életveszélyes sérüléseket okoz.
• Győződjünk meg arról, hogy a készülékhez menő tápvezetékek
feszültségmentesek, és visszakapcsolódás ellen biztosítottak.
• Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
• Győződjünk meg arról, hogy a készülék elektromos csatlakozását csak
villanyszerelő szakember végezze a helyi hatályos elektrotechnikai
előírások szerint.
Elektromos csatlakoztatáskor megkülönböztetjük a csatlakozórészt és a
kezelőrészt.
1 Csatlakozórész burkolata
(felhajtható)
Főkapcsoló
2
Kezelőrész burkolata
3
(felhajtható)
•
RS-485 interfészek
•
Nyomás és szint
kimenetek
Az alábbi leírások standard berendezésekre vonatkoznak, és a szükséges
helyszíni csatlakozásokra korlátozódnak.
1. Kapcsoljuk feszültségmentes állapotba a berendezést, és biztosítsuk a
visszakapcsolás ellen.
2. Vegyük le a burkolatokat.
VESZÉLY Életveszélyes sérülések áramütés miatt. A készülék
alaplapjának részein még 230 V-os feszültség állhat fenn akkor is, ha a
hálózati csatlakozódugó ki van húzva a dugaljból. Mielőtt levennénk a
Variomat Touch — 22.07.2024
Érintőképernyős vezérlés
4
5 Csatlakozórész hátoldala
Kábelátvezetők
6
•
Betáplálás és biztosíték
•
Potenciálmentes
érintkezők
• „PU" szivattyú
csatlakozása
