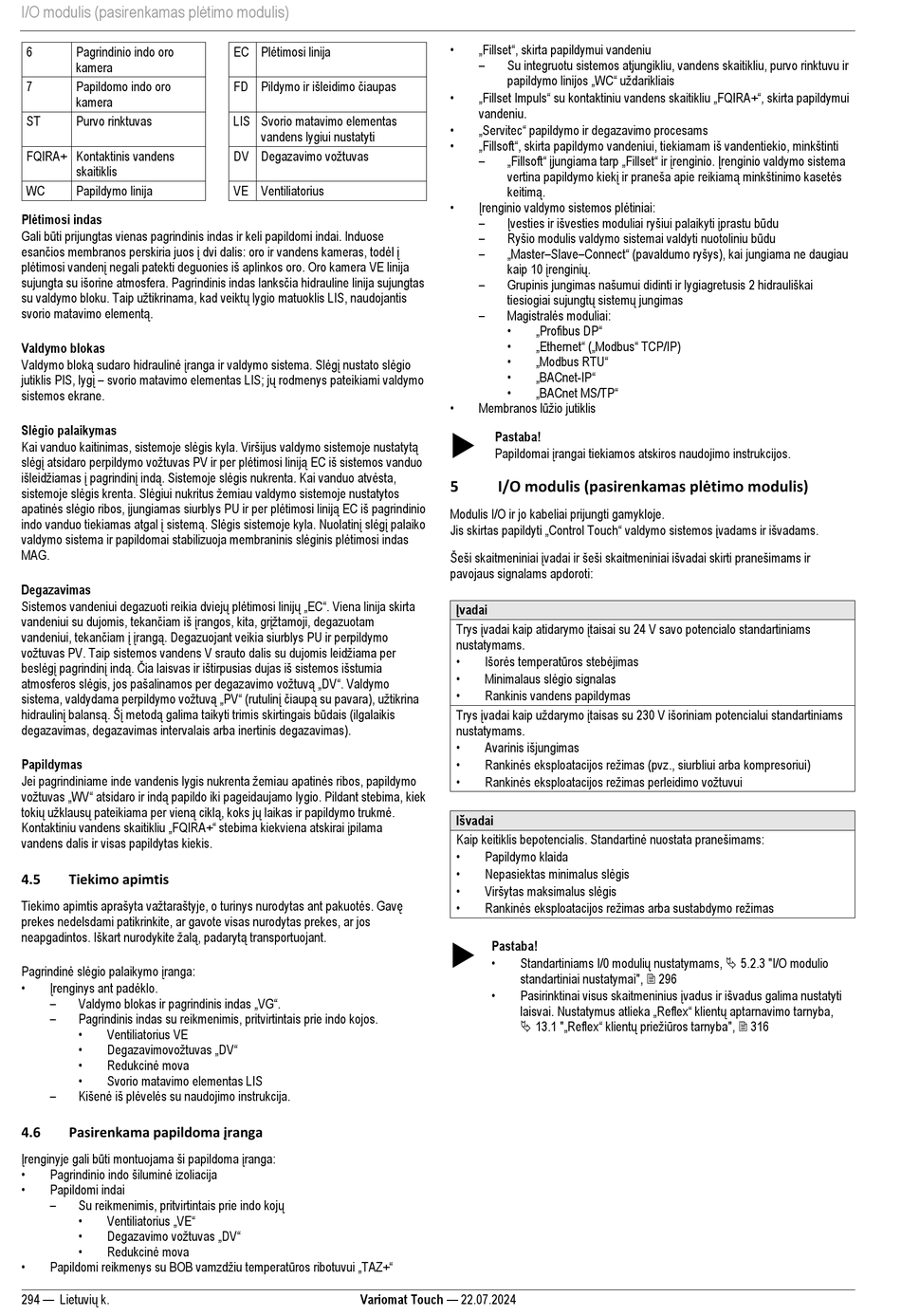

I/O modulis (pasirenkamas plėtimo modulis)
6 Pagrindinio indo oro
kamera
7 Papildomo indo oro
kamera
ST Purvo rinktuvas
FQIRA+ Kontaktinis vandens
skaitiklis
WC Papildymo linija
Plėtimosi indas
Gali būti prijungtas vienas pagrindinis indas ir keli papildomi indai. Induose
esančios membranos perskiria juos į dvi dalis: oro ir vandens kameras, todėl į
plėtimosi vandenį negali patekti deguonies iš aplinkos oro. Oro kamera VE linija
sujungta su išorine atmosfera. Pagrindinis indas lanksčia hidrauline linija sujungtas
su valdymo bloku. Taip užtikrinama, kad veiktų lygio matuoklis LIS, naudojantis
svorio matavimo elementą.
Valdymo blokas
Valdymo bloką sudaro hidraulinė įranga ir valdymo sistema. Slėgį nustato slėgio
jutiklis PIS, lygį – svorio matavimo elementas LIS; jų rodmenys pateikiami valdymo
sistemos ekrane.
Slėgio palaikymas
Kai vanduo kaitinimas, sistemoje slėgis kyla. Viršijus valdymo sistemoje nustatytą
slėgį atsidaro perpildymo vožtuvas PV ir per plėtimosi liniją EC iš sistemos vanduo
išleidžiamas į pagrindinį indą. Sistemoje slėgis nukrenta. Kai vanduo atvėsta,
sistemoje slėgis krenta. Slėgiui nukritus žemiau valdymo sistemoje nustatytos
apatinės slėgio ribos, įjungiamas siurblys PU ir per plėtimosi liniją EC iš pagrindinio
indo vanduo tiekiamas atgal į sistemą. Slėgis sistemoje kyla. Nuolatinį slėgį palaiko
valdymo sistema ir papildomai stabilizuoja membraninis slėginis plėtimosi indas
MAG.
Degazavimas
Sistemos vandeniui degazuoti reikia dviejų plėtimosi linijų „EC". Viena linija skirta
vandeniui su dujomis, tekančiam iš įrangos, kita, grįžtamoji, degazuotam
vandeniui, tekančiam į įrangą. Degazuojant veikia siurblys PU ir perpildymo
vožtuvas PV. Taip sistemos vandens V srauto dalis su dujomis leidžiama per
beslėgį pagrindinį indą. Čia laisvas ir ištirpusias dujas iš sistemos išstumia
atmosferos slėgis, jos pašalinamos per degazavimo vožtuvą „DV". Valdymo
sistema, valdydama perpildymo vožtuvą „PV" (rutulinį čiaupą su pavara), užtikrina
hidraulinį balansą. Šį metodą galima taikyti trimis skirtingais būdais (ilgalaikis
degazavimas, degazavimas intervalais arba inertinis degazavimas).
Papildymas
Jei pagrindiniame inde vandenis lygis nukrenta žemiau apatinės ribos, papildymo
vožtuvas „WV" atsidaro ir indą papildo iki pageidaujamo lygio. Pildant stebima, kiek
tokių užklausų pateikiama per vieną ciklą, koks jų laikas ir papildymo trukmė.
Kontaktiniu vandens skaitikliu „FQIRA+" stebima kiekviena atskirai įpilama
vandens dalis ir visas papildytas kiekis.
4.5 Tiekimo apimtis
Tiekimo apimtis aprašyta važtaraštyje, o turinys nurodytas ant pakuotės. Gavę
prekes nedelsdami patikrinkite, ar gavote visas nurodytas prekes, ar jos
neapgadintos. Iškart nurodykite žalą, padarytą transportuojant.
Pagrindinė slėgio palaikymo įranga:
• Įrenginys ant padėklo.
– Valdymo blokas ir pagrindinis indas „VG".
–
Pagrindinis indas su reikmenimis, pritvirtintais prie indo kojos.
•
Ventiliatorius VE
• Degazavimovožtuvas „DV"
• Redukcinė mova
•
Svorio matavimo elementas LIS
– Kišenė iš plėvelės su naudojimo instrukcija.
Pasirenkama papildoma įranga
4.6
Įrenginyje gali būti montuojama ši papildoma įranga:
• Pagrindinio indo šiluminė izoliacija
•
Papildomi indai
– Su reikmenimis, pritvirtintais prie indo kojų
• Ventiliatorius „VE"
• Degazavimo vožtuvas „DV"
• Redukcinė mova
• Papildomi reikmenys su BOB vamzdžiu temperatūros ribotuvui „TAZ+"
294 — Lietuvių k.
EC Plėtimosi linija
FD Pildymo ir išleidimo čiaupas
LIS Svorio matavimo elementas
vandens lygiui nustatyti
DV Degazavimo vožtuvas
VE Ventiliatorius
Variomat Touch — 22.07.2024
• „Fillset", skirta papildymui vandeniu
–
Su integruotu sistemos atjungikliu, vandens skaitikliu, purvo rinktuvu ir
papildymo linijos „WC" uždarikliais
• „Fillset Impuls" su kontaktiniu vandens skaitikliu „FQIRA+", skirta papildymui
vandeniu.
• „Servitec" papildymo ir degazavimo procesams
• „Fillsoft", skirta papildymo vandeniui, tiekiamam iš vandentiekio, minkštinti
– „Fillsoft" įjungiama tarp „Fillset" ir įrenginio. Įrenginio valdymo sistema
vertina papildymo kiekį ir praneša apie reikiamą minkštinimo kasetės
keitimą.
• Įrenginio valdymo sistemos plėtiniai:
– Įvesties ir išvesties moduliai ryšiui palaikyti įprastu būdu
– Ryšio modulis valdymo sistemai valdyti nuotoliniu būdu
– „Master–Slave–Connect" (pavaldumo ryšys), kai jungiama ne daugiau
kaip 10 įrenginių.
– Grupinis jungimas našumui didinti ir lygiagretusis 2 hidrauliškai
tiesiogiai sujungtų sistemų jungimas
– Magistralės moduliai:
• „Profibus DP"
• „Ethernet" („Modbus" TCP/IP)
• „Modbus RTU"
• „BACnet-IP"
• „BACnet MS/TP"
• Membranos lūžio jutiklis

Pastaba!
Papildomai įrangai tiekiamos atskiros naudojimo instrukcijos.
I/O modulis (pasirenkamas plėtimo modulis)
5
Modulis I/O ir jo kabeliai prijungti gamykloje.
Jis skirtas papildyti „Control Touch‫ " ׅ‬valdymo sistemos įvadams ir išvadams.
Šeši skaitmeniniai įvadai ir šeši skaitmeniniai išvadai skirti pranešimams ir
pavojaus signalams apdoroti:
Įvadai
Trys įvadai kaip atidarymo įtaisai su 24 V savo potencialo standartiniams
nustatymams.
• Išorės temperatūros stebėjimas
• Minimalaus slėgio signalas
•
Rankinis vandens papildymas
Trys įvadai kaip uždarymo įtaisas su 230 V išoriniam potencialui standartiniams
nustatymams.
• Avarinis išjungimas
• Rankinės eksploatacijos režimas (pvz., siurbliui arba kompresoriui)
• Rankinės eksploatacijos režimas perleidimo vožtuvui
Išvadai
Kaip keitiklis bepotencialis. Standartinė nuostata pranešimams:
•
Papildymo klaida
• Nepasiektas minimalus slėgis
• Viršytas maksimalus slėgis
• Rankinės eksploatacijos režimas arba sustabdymo režimas

Pastaba!
• Standartiniams I/0 modulių nustatymams,  5.2.3 "I/O modulio
standartiniai nustatymai",  296
• Pasirinktinai visus skaitmeninius įvadus ir išvadus galima nustatyti
laisvai. Nustatymus atlieka „Reflex" klientų aptarnavimo tarnyba,
 13.1 "„Reflex" klientų priežiūros tarnyba",  316
