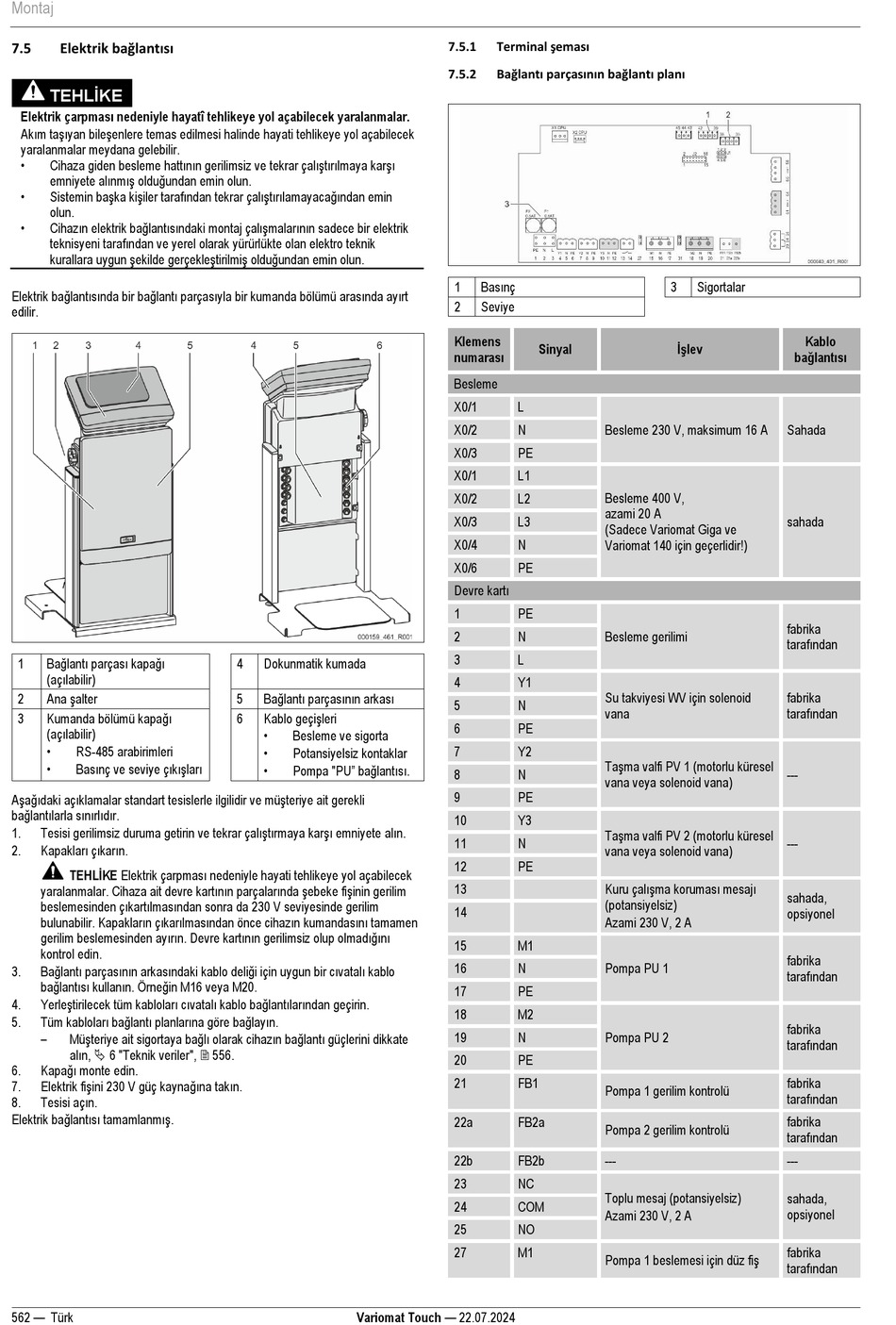

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 562

Montaj
Elektrik bağlantısı
7.5
TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol açabilecek
yaralanmalar meydana gelebilir.
• Cihaza giden besleme hattının gerilimsiz ve tekrar çalıştırılmaya karşı
emniyete alınmış olduğundan emin olun.
• Sistemin başka kişiler tarafından tekrar çalıştırılamayacağından emin
olun.
• Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir elektrik
teknisyeni tarafından ve yerel olarak yürürlükte olan elektro teknik
kurallara uygun şekilde gerçekleştirilmiş olduğundan emin olun.
Elektrik bağlantısında bir bağlantı parçasıyla bir kumanda bölümü arasında ayırt
edilir.
Bağlantı parçası kapağı
1
(açılabilir)
Ana şalter
2
Kumanda bölümü kapağı
3
(açılabilir)
•
RS-485 arabirimleri
• Basınç ve seviye çıkışları
Aşağıdaki açıklamalar standart tesislerle ilgilidir ve müşteriye ait gerekli
bağlantılarla sınırlıdır.
Tesisi gerilimsiz duruma getirin ve tekrar çalıştırmaya karşı emniyete alın.
1.
Kapakları çıkarın.
2.
TEHLİKE Elektrik çarpması nedeniyle hayati tehlikeye yol açabilecek
yaralanmalar. Cihaza ait devre kartının parçalarında şebeke fişinin gerilim
beslemesinden çıkartılmasından sonra da 230 V seviyesinde gerilim
bulunabilir. Kapakların çıkarılmasından önce cihazın kumandasını tamamen
gerilim beslemesinden ayırın. Devre kartının gerilimsiz olup olmadığını
kontrol edin.
Bağlantı parçasının arkasındaki kablo deliği için uygun bir cıvatalı kablo
3.
bağlantısı kullanın. Örneğin M16 veya M20.
Yerleştirilecek tüm kabloları cıvatalı kablo bağlantılarından geçirin.
4.
Tüm kabloları bağlantı planlarına göre bağlayın.
5.
– Müşteriye ait sigortaya bağlı olarak cihazın bağlantı güçlerini dikkate
alın,  6 "Teknik veriler",  556.
Kapağı monte edin.
6.
Elektrik fişini 230 V güç kaynağına takın.
7.
Tesisi açın.
8.
Elektrik bağlantısı tamamlanmış.
562 — Türk
4 Dokunmatik kumada
Bağlantı parçasının arkası
5
Kablo geçişleri
6
•
Besleme ve sigorta
•
Potansiyelsiz kontaklar
• Pompa "PU" bağlantısı.
Variomat Touch — 22.07.2024
Terminal şeması
7.5.1
Bağlantı parçasının bağlantı planı
7.5.2
Basınç
1
2 Seviye
Klemens
Sinyal
numarası
Besleme
X0/1 L
X0/2 N Besleme 230 V, maksimum 16 A
X0/3 PE
X0/1 L1
Besleme 400 V,
X0/2 L2
azami 20 A
X0/3 L3
(Sadece Variomat Giga ve
X0/4 N Variomat 140 için geçerlidir!)
X0/6 PE
Devre kartı
1 PE
2 N Besleme gerilimi
3 L
4 Y1
Su takviyesi WV için solenoid
5 N
vana
6 PE
7 Y2
Taşma valfi PV 1 (motorlu küresel
8 N
vana veya solenoid vana)
9 PE
10 Y3
Taşma valfi PV 2 (motorlu küresel
11 N
vana veya solenoid vana)
12 PE
Kuru çalışma koruması mesajı
13
(potansiyelsiz)
14
Azami 230 V, 2 A
15 M1
16 N Pompa PU 1
17 PE
18 M2
19 N Pompa PU 2
20 PE
21 FB1
Pompa 1 gerilim kontrolü
22a FB2a
Pompa 2 gerilim kontrolü
22b FB2b ---
23 NC
Toplu mesaj (potansiyelsiz)
24 COM
Azami 230 V, 2 A
25 NO
27 M1
Pompa 1 beslemesi için düz fiş
3 Sigortalar
Kablo
İşlev
bağlantısı
Sahada
sahada
fabrika
tarafından
fabrika
tarafından
---
---
sahada,
opsiyonel
fabrika
tarafından
fabrika
tarafından
fabrika
tarafından
fabrika
tarafından
---
sahada,
opsiyonel
fabrika
tarafından
