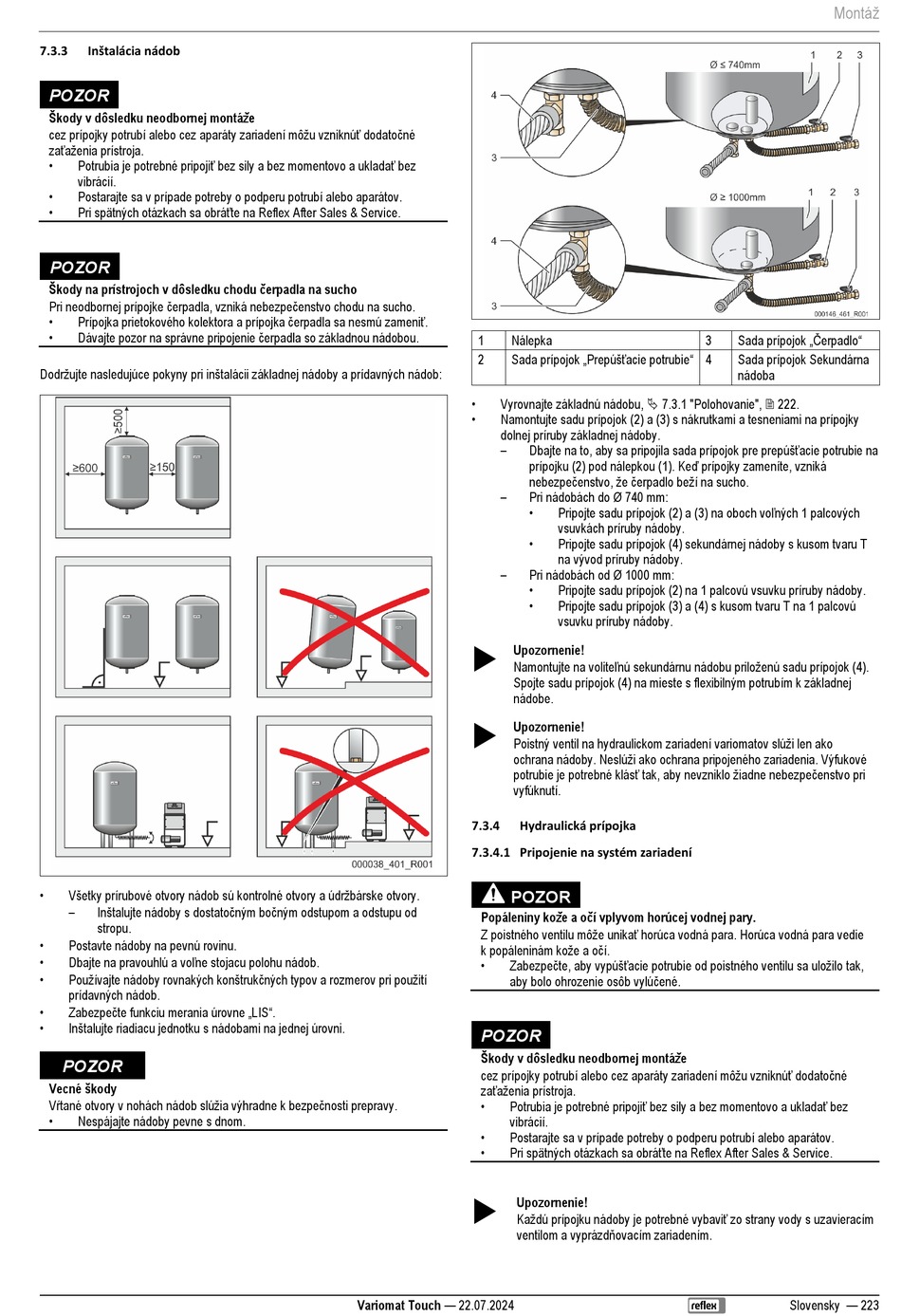

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 223

Inštalácia nádob
7.3.3
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
• Potrubia je potrebné pripojiť bez sily a bez momentovo a ukladať bez
vibrácií.
•
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
• Pri spätných otázkach sa obráťte na Reflex After Sales & Service.
POZOR
Škody na prístrojoch v dôsledku chodu čerpadla na sucho
Pri neodbornej prípojke čerpadla, vzniká nebezpečenstvo chodu na sucho.
• Prípojka prietokového kolektora a prípojka čerpadla sa nesmú zameniť.
• Dávajte pozor na správne pripojenie čerpadla so základnou nádobou.
Dodržujte nasledujúce pokyny pri inštalácii základnej nádoby a prídavných nádob:
• Všetky prírubové otvory nádob sú kontrolné otvory a údržbárske otvory.
– Inštalujte nádoby s dostatočným bočným odstupom a odstupu od
stropu.
•
Postavte nádoby na pevnú rovinu.
• Dbajte na pravouhlú a voľne stojacu polohu nádob.
• Používajte nádoby rovnakých konštrukčných typov a rozmerov pri použití
prídavných nádob.
• Zabezpečte funkciu merania úrovne „LIS".
• Inštalujte riadiacu jednotku s nádobami na jednej úrovni.
POZOR
Vecné škody
Vŕtané otvory v nohách nádob slúžia výhradne k bezpečnosti prepravy.
•
Nespájajte nádoby pevne s dnom.
1 Nálepka
Sada prípojok „Prepúšťacie potrubie" 4
2
•
Vyrovnajte základnú nádobu,  7.3.1 "Polohovanie",  222.
•
Namontujte sadu prípojok (2) a (3) s nákrutkami a tesneniami na prípojky
dolnej príruby základnej nádoby.
–
–
–

Upozornenie!
Namontujte na voliteľnú sekundárnu nádobu priloženú sadu prípojok (4).
Spojte sadu prípojok (4) na mieste s flexibilným potrubím k základnej
nádobe.

Upozornenie!
Poistný ventil na hydraulickom zariadení variomatov slúži len ako
ochrana nádoby. Neslúži ako ochrana pripojeného zariadenia. Výfukové
potrubie je potrebné klásť tak, aby nevzniklo žiadne nebezpečenstvo pri
vyfúknutí.
7.3.4 Hydraulická prípojka
7.3.4.1 Pripojenie na systém zariadení
POZOR
Popáleniny kože a očí vplyvom horúcej vodnej pary.
Z poistného ventilu môže unikať horúca vodná para. Horúca vodná para vedie
k popáleninám kože a očí.
• Zabezpečte, aby vypúšťacie potrubie od poistného ventilu sa uložilo tak,
aby bolo ohrozenie osôb vylúčené.
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
• Potrubia je potrebné pripojiť bez sily a bez momentovo a ukladať bez
vibrácií.
•
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
• Pri spätných otázkach sa obráťte na Reflex After Sales & Service.

Upozornenie!
Každú prípojku nádoby je potrebné vybaviť zo strany vody s uzavieracím
ventilom a vyprázdňovacím zariadením.
Variomat Touch — 22.07.2024
Dbajte na to, aby sa pripojila sada prípojok pre prepúšťacie potrubie na
prípojku (2) pod nálepkou (1). Keď prípojky zameníte, vzniká
nebezpečenstvo, že čerpadlo beží na sucho.
Pri nádobách do Ø 740 mm:
• Pripojte sadu prípojok (2) a (3) na oboch voľných 1 palcových
vsuvkách príruby nádoby.
•
Pripojte sadu prípojok (4) sekundárnej nádoby s kusom tvaru T
na vývod príruby nádoby.
Pri nádobách od Ø 1000 mm:
•
Pripojte sadu prípojok (2) na 1 palcovú vsuvku príruby nádoby.
•
Pripojte sadu prípojok (3) a (4) s kusom tvaru T na 1 palcovú
vsuvku príruby nádoby.
Montáž
Sada prípojok „Čerpadlo"
3
Sada prípojok Sekundárna
nádoba
