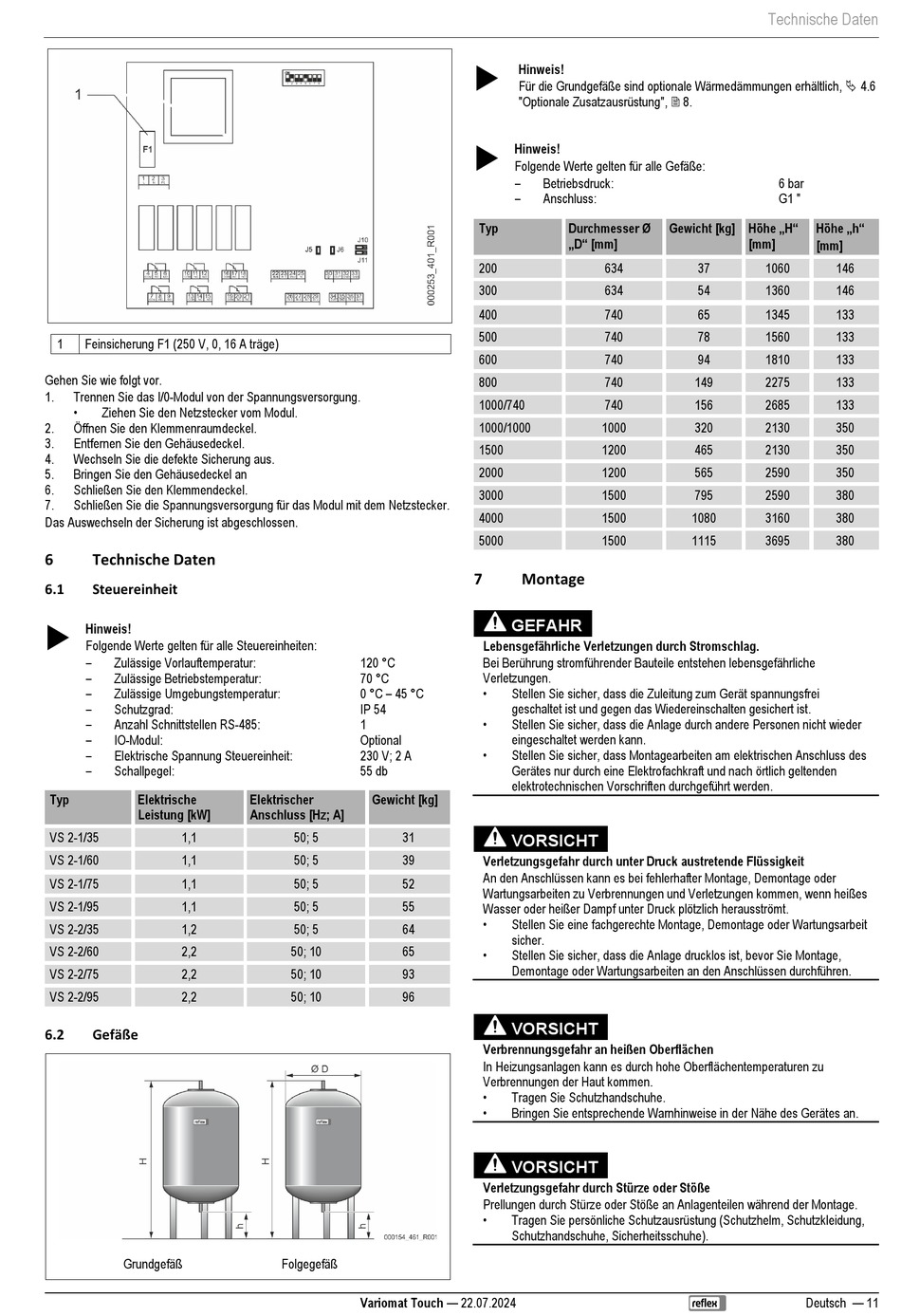

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 11

1 Feinsicherung F1 (250 V, 0, 16 A träge)
Gehen Sie wie folgt vor.
1. Trennen Sie das I/0-Modul von der Spannungsversorgung.
•
Ziehen Sie den Netzstecker vom Modul.
2. Öffnen Sie den Klemmenraumdeckel.
3. Entfernen Sie den Gehäusedeckel.
4. Wechseln Sie die defekte Sicherung aus.
5. Bringen Sie den Gehäusedeckel an
6. Schließen Sie den Klemmendeckel.
7. Schließen Sie die Spannungsversorgung für das Modul mit dem Netzstecker.
Das Auswechseln der Sicherung ist abgeschlossen.
6 Technische Daten
6.1 Steuereinheit

Hinweis!
Folgende Werte gelten für alle Steuereinheiten:
–
Zulässige Vorlauftemperatur:
–
Zulässige Betriebstemperatur:
–
Zulässige Umgebungstemperatur:
–
Schutzgrad:
–
Anzahl Schnittstellen RS-485:
–
IO-Modul:
–
Elektrische Spannung Steuereinheit:
–
Schallpegel:
Typ Elektrische
Leistung [kW]
VS 2-1/35 1,1
VS 2-1/60 1,1
VS 2-1/75 1,1
VS 2-1/95 1,1
VS 2-2/35 1,2
VS 2-2/60 2,2
VS 2-2/75 2,2
VS 2-2/95 2,2
6.2 Gefäße
Grundgefäß
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Optional
230 V; 2 A
55 db
Elektrischer Gewicht [kg]
Anschluss [Hz; A]
50; 5 31
50; 5 39
50; 5 52
50; 5 55
50; 5 64
50; 10 65
50; 10 93
50; 10 96
Folgegefäß
Variomat Touch — 22.07.2024

Hinweis!
Für die Grundgefäße sind optionale Wärmedämmungen erhältlich,  4.6
"Optionale Zusatzausrüstung",  8.

Hinweis!
Folgende Werte gelten für alle Gefäße:
–
Betriebsdruck:
–
Anschluss:
Typ Durchmesser Ø
„D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Montage
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei
geschaltet ist und gegen das Wiedereinschalten gesichert ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach örtlich geltenden
elektrotechnischen Vorschriften durchgeführt werden.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn heißes
Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder Wartungsarbeit
sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
•
Tragen Sie Schutzhandschuhe.
•
Bringen Sie entsprechende Warnhinweise in der Nähe des Gerätes an.
VORSICHT
Verletzungsgefahr durch Stürze oder Stöße
Prellungen durch Stürze oder Stöße an Anlagenteilen während der Montage.
•
Tragen Sie persönliche Schutzausrüstung (Schutzhelm, Schutzkleidung,
Schutzhandschuhe, Sicherheitsschuhe).
Technische Daten
6 bar
G1 "
Gewicht [kg] Höhe „H" Höhe „h"
[mm]
[mm]
37 1060 146
54 1360 146
65 1345 133
78 1560 133
94 1810 133
149 2275 133
156 2685 133
320 2130 350
465 2130 350
565 2590 350
795 2590 380
1080 3160 380
1115 3695 380
