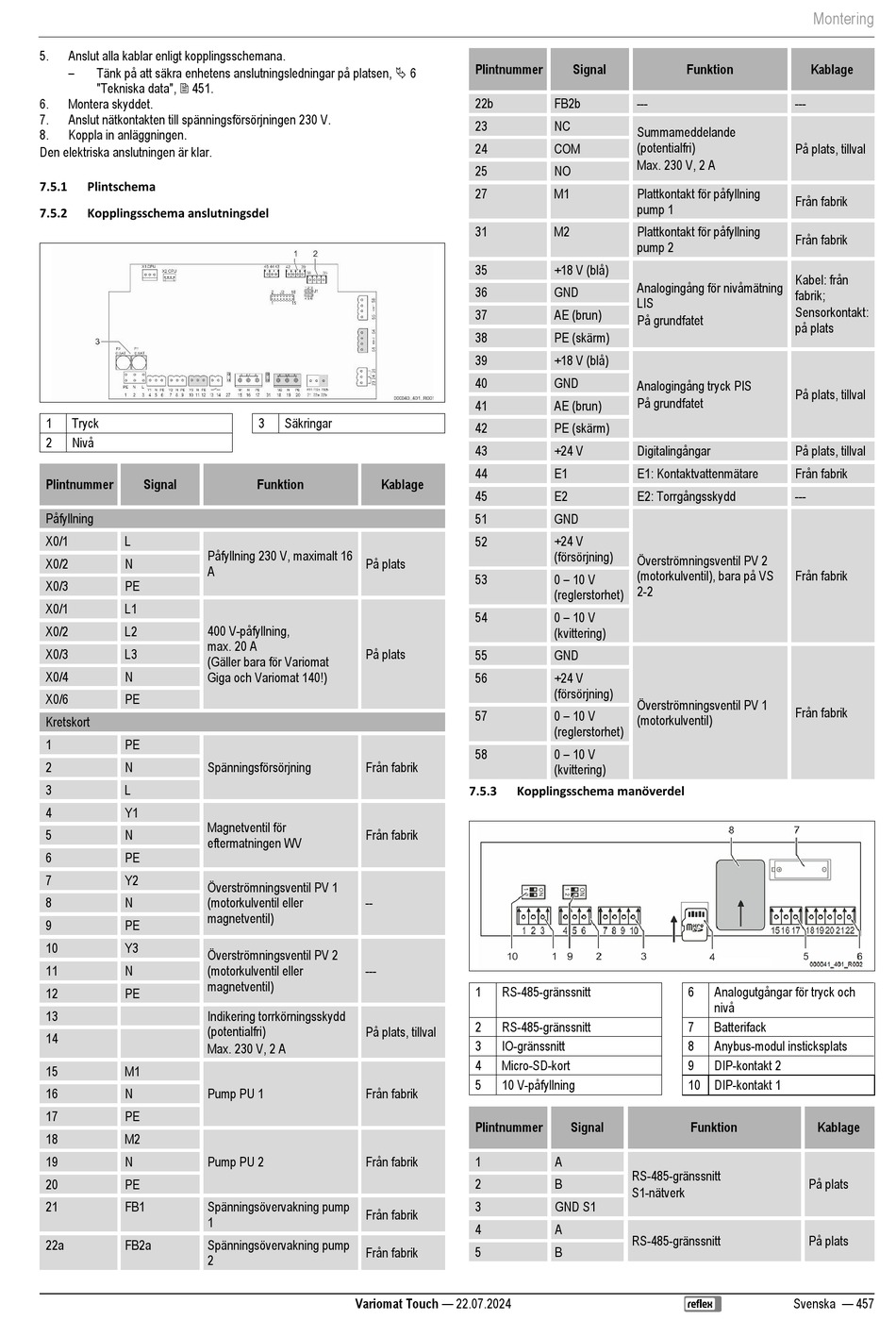

5. Anslut alla kablar enligt kopplingsschemana.
–
Tänk på att säkra enhetens anslutningsledningar på platsen,  6
"Tekniska data",  451.
6. Montera skyddet.
7. Anslut nätkontakten till spänningsförsörjningen 230 V.
8. Koppla in anläggningen.
Den elektriska anslutningen är klar.
7.5.1 Plintschema
7.5.2 Kopplingsschema anslutningsdel
1 Tryck
2 Nivå
Plintnummer Signal
Påfyllning
X0/1 L
Påfyllning 230 V, maximalt 16
X0/2 N
A
X0/3 PE
X0/1 L1
400 V-påfyllning,
X0/2 L2
max. 20 A
X0/3 L3
(Gäller bara för Variomat
X0/4 N Giga och Variomat 140!)
X0/6 PE
Kretskort
1 PE
2 N Spänningsförsörjning
3 L
4 Y1
Magnetventil för
5 N
eftermatningen WV
6 PE
7 Y2
Överströmningsventil PV 1
8 N (motorkulventil eller
magnetventil)
9 PE
10 Y3
Överströmningsventil PV 2
11 N (motorkulventil eller
magnetventil)
12 PE
13 Indikering torrkörningsskydd
(potentialfri)
14
Max. 230 V, 2 A
15 M1
16 N Pump PU 1
17 PE
18 M2
19 N Pump PU 2
20 PE
21 FB1 Spänningsövervakning pump
1
22a FB2a Spänningsövervakning pump
2
3 Säkringar
Funktion Kablage
På plats
På plats
Från fabrik
Från fabrik
--
---
På plats, tillval
Från fabrik
Från fabrik
Från fabrik
Från fabrik
Variomat Touch — 22.07.2024
Plintnummer Signal
22b FB2b ---
23 NC
Summameddelande
24 COM (potentialfri)
Max. 230 V, 2 A
25 NO
27 M1 Plattkontakt för påfyllning
pump 1
31 M2 Plattkontakt för påfyllning
pump 2
35 +18 V (blå)
Analogingång för nivåmätning
36 GND
LIS
37 AE (brun)
På grundfatet
38 PE (skärm)
39 +18 V (blå)
40 GND
Analogingång tryck PIS
På grundfatet
41 AE (brun)
42 PE (skärm)
43 +24 V Digitalingångar
44 E1 E1: Kontaktvattenmätare
45 E2 E2: Torrgångsskydd
51 GND
52 +24 V
(försörjning)
Överströmningsventil PV 2
0 – 10 V
(motorkulventil), bara på VS
53
2-2
(reglerstorhet)
0 – 10 V
54
(kvittering)
55 GND
56 +24 V
(försörjning)
Överströmningsventil PV 1
0 – 10 V
57
(motorkulventil)
(reglerstorhet)
0 – 10 V
58
(kvittering)
7.5.3 Kopplingsschema manöverdel
1 RS-485-gränssnitt
2 RS-485-gränssnitt
3 IO-gränssnitt
4 Micro-SD-kort
5 10 V-påfyllning
Plintnummer Signal
1 A
RS-485-gränssnitt
2 B
S1-nätverk
3 GND S1
4 A
RS-485-gränssnitt
5 B
Montering
Funktion Kablage
---
På plats, tillval
Från fabrik
Från fabrik
Kabel: från
fabrik;
Sensorkontakt:
på plats
På plats, tillval
På plats, tillval
Från fabrik
---
Från fabrik
Från fabrik
6 Analogutgångar för tryck och
nivå
7 Batterifack
8 Anybus-modul insticksplats
9 DIP-kontakt 2
10 DIP-kontakt 1
Funktion Kablage
På plats
På plats
