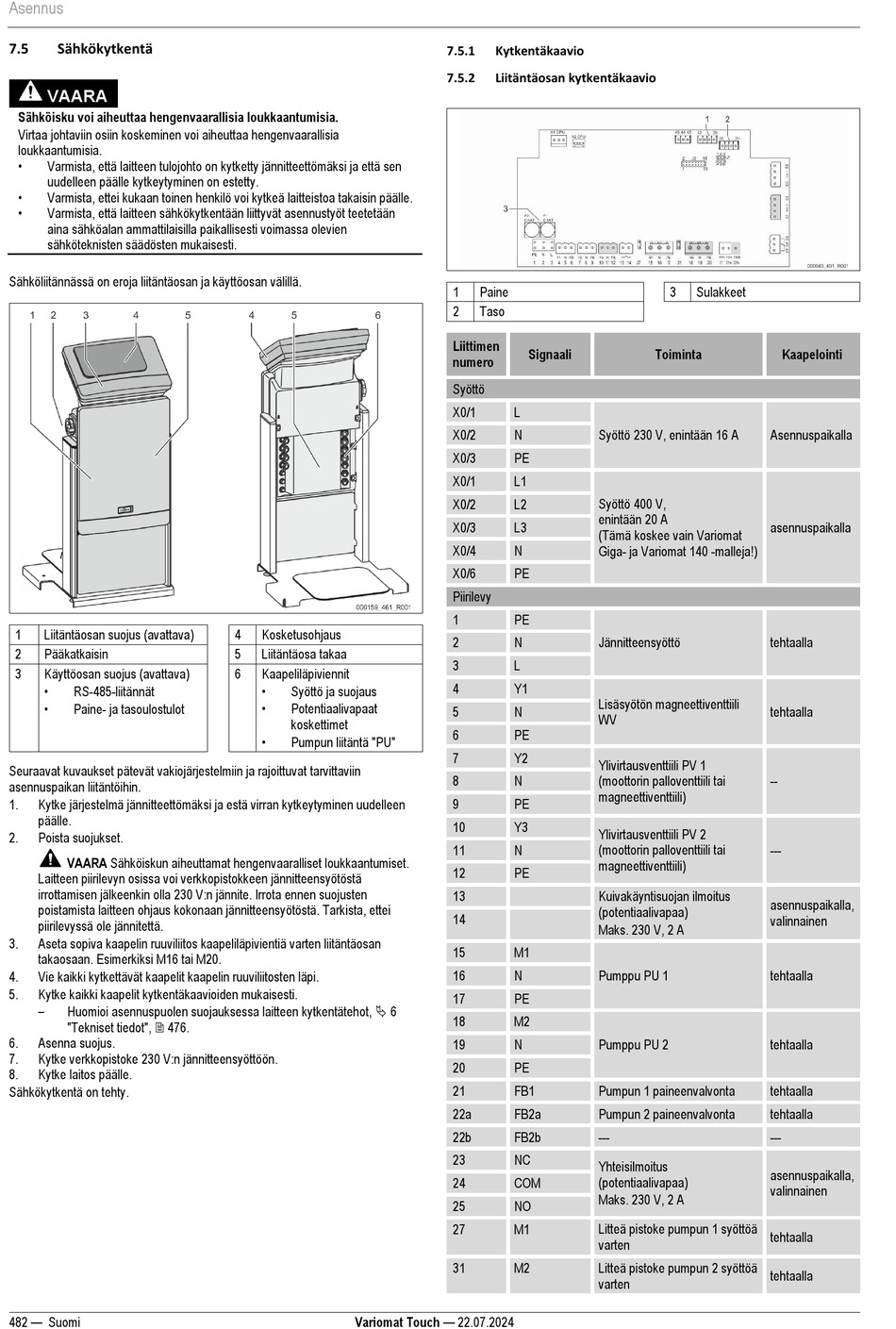

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 482

Asennus
7.5 Sähkökytkentä
VAARA
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia.
Virtaa johtaviin osiin koskeminen voi aiheuttaa hengenvaarallisia
loukkaantumisia.
•
Varmista, että laitteen tulojohto on kytketty jännitteettömäksi ja että sen
uudelleen päälle kytkeytyminen on estetty.
•
Varmista, ettei kukaan toinen henkilö voi kytkeä laitteistoa takaisin päälle.
•
Varmista, että laitteen sähkökytkentään liittyvät asennustyöt teetetään
aina sähköalan ammattilaisilla paikallisesti voimassa olevien
sähköteknisten säädösten mukaisesti.
Sähköliitännässä on eroja liitäntäosan ja käyttöosan välillä.
1 Liitäntäosan suojus (avattava)
2 Pääkatkaisin
3 Käyttöosan suojus (avattava)
•
RS-485-liitännät
•
Paine- ja tasoulostulot
Seuraavat kuvaukset pätevät vakiojärjestelmiin ja rajoittuvat tarvittaviin
asennuspaikan liitäntöihin.
1. Kytke järjestelmä jännitteettömäksi ja estä virran kytkeytyminen uudelleen
päälle.
2. Poista suojukset.
VAARA Sähköiskun aiheuttamat hengenvaaralliset loukkaantumiset.
Laitteen piirilevyn osissa voi verkkopistokkeen jännitteensyötöstä
irrottamisen jälkeenkin olla 230 V:n jännite. Irrota ennen suojusten
poistamista laitteen ohjaus kokonaan jännitteensyötöstä. Tarkista, ettei
piirilevyssä ole jännitettä.
3. Aseta sopiva kaapelin ruuviliitos kaapeliläpivientiä varten liitäntäosan
takaosaan. Esimerkiksi M16 tai M20.
4. Vie kaikki kytkettävät kaapelit kaapelin ruuviliitosten läpi.
5. Kytke kaikki kaapelit kytkentäkaavioiden mukaisesti.
–
Huomioi asennuspuolen suojauksessa laitteen kytkentätehot,  6
"Tekniset tiedot",  476.
6. Asenna suojus.
7. Kytke verkkopistoke 230 V:n jännitteensyöttöön.
8. Kytke laitos päälle.
Sähkökytkentä on tehty.
482 — Suomi
4 Kosketusohjaus
5 Liitäntäosa takaa
6 Kaapeliläpiviennit
•
Syöttö ja suojaus
•
Potentiaalivapaat
koskettimet
•
Pumpun liitäntä "PU"
Variomat Touch — 22.07.2024
7.5.1 Kytkentäkaavio
7.5.2 Liitäntäosan kytkentäkaavio
1 Paine
2 Taso
Liittimen
Signaali
numero
Syöttö
X0/1 L
X0/2 N Syöttö 230 V, enintään 16 A
X0/3 PE
X0/1 L1
Syöttö 400 V,
X0/2 L2
enintään 20 A
X0/3 L3
(Tämä koskee vain Variomat
X0/4 N
Giga- ja Variomat 140 -malleja!)
X0/6 PE
Piirilevy
1 PE
2 N Jännitteensyöttö
3 L
4 Y1
Lisäsyötön magneettiventtiili
5 N
WV
6 PE
7 Y2
Ylivirtausventtiili PV 1
8 N (moottorin palloventtiili tai
magneettiventtiili)
9 PE
10 Y3
Ylivirtausventtiili PV 2
11 N (moottorin palloventtiili tai
magneettiventtiili)
12 PE
13 Kuivakäyntisuojan ilmoitus
(potentiaalivapaa)
14
Maks. 230 V, 2 A
15 M1
16 N Pumppu PU 1
17 PE
18 M2
19 N Pumppu PU 2
20 PE
21 FB1 Pumpun 1 paineenvalvonta
22a FB2a Pumpun 2 paineenvalvonta
22b FB2b ---
23 NC
Yhteisilmoitus
(potentiaalivapaa)
24 COM
Maks. 230 V, 2 A
25 NO
Litteä pistoke pumpun 1 syöttöä
27 M1
varten
31 M2 Litteä pistoke pumpun 2 syöttöä
varten
3 Sulakkeet
Toiminta Kaapelointi
Asennuspaikalla
asennuspaikalla
tehtaalla
tehtaalla
--
---
asennuspaikalla,
valinnainen
tehtaalla
tehtaalla
tehtaalla
tehtaalla
---
asennuspaikalla,
valinnainen
tehtaalla
tehtaalla
