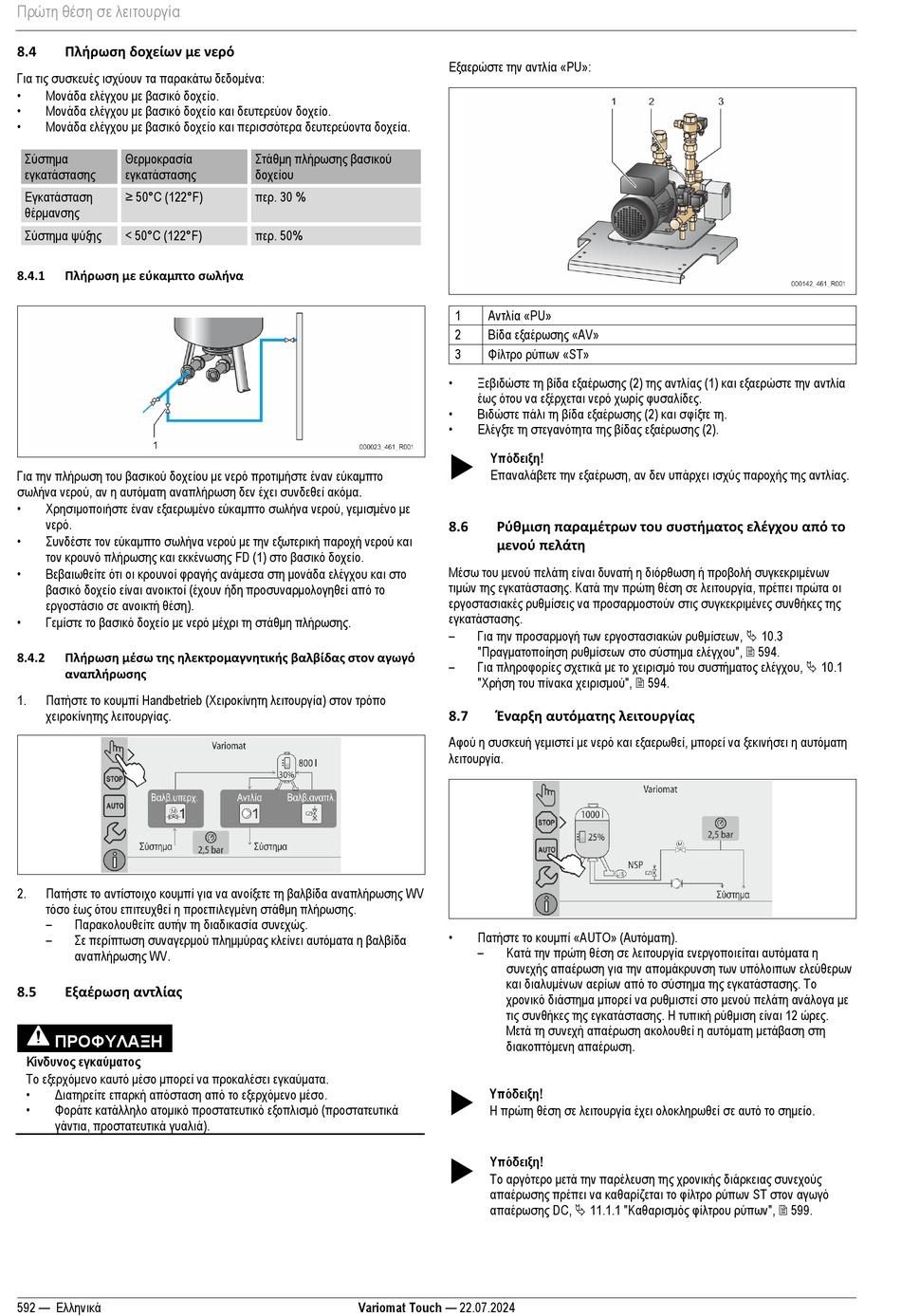

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 592

Πρώτη θέση σε λειτουργία
Πλήρωση δοχείων με νερό
8.4
Για τις συσκευές ισχύουν τα παρακάτω δεδομένα:
• Μονάδα ελέγχου με βασικό δοχείο.
• Μονάδα ελέγχου με βασικό δοχείο και δευτερεύον δοχείο.
• Μονάδα ελέγχου με βασικό δοχείο και περισσότερα δευτερεύοντα δοχεία.
Σύστημα Θερμοκρασία
εγκατάστασης εγκατάστασης
Εγκατάσταση ≥ 50°C (122°F)
θέρμανσης
Σύστημα ψύξης
< 50°C (122°F)
Πλήρωση με εύκαμπτο σωλήνα
8.4.1
Για την πλήρωση του βασικού δοχείου με νερό προτιμήστε έναν εύκαμπτο
σωλήνα νερού, αν η αυτόματη αναπλήρωση δεν έχει συνδεθεί ακόμα.
• Χρησιμοποιήστε έναν εξαερωμένο εύκαμπτο σωλήνα νερού, γεμισμένο με
νερό.
• Συνδέστε τον εύκαμπτο σωλήνα νερού με την εξωτερική παροχή νερού και
τον κρουνό πλήρωσης και εκκένωσης FD (1) στο βασικό δοχείο.
• Βεβαιωθείτε ότι οι κρουνοί φραγής ανάμεσα στη μονάδα ελέγχου και στο
βασικό δοχείο είναι ανοικτοί (έχουν ήδη προσυναρμολογηθεί από το
εργοστάσιο σε ανοικτή θέση).
• Γεμίστε το βασικό δοχείο με νερό μέχρι τη στάθμη πλήρωσης.
Πλήρωση μέσω της ηλεκτρομαγνητικής βαλβίδας στον αγωγό
8.4.2
αναπλήρωσης
Πατήστε το κουμπί Handbetrieb (Χειροκίνητη λειτουργία) στον τρόπο
1.
χειροκίνητης λειτουργίας.
Πατήστε το αντίστοιχο κουμπί για να ανοίξετε τη βαλβίδα αναπλήρωσης WV
2.
τόσο έως ότου επιτευχθεί η προεπιλεγμένη στάθμη πλήρωσης.
– Παρακολουθείτε αυτήν τη διαδικασία συνεχώς.
– Σε περίπτωση συναγερμού πλημμύρας κλείνει αυτόματα η βαλβίδα
αναπλήρωσης WV.
Εξαέρωση αντλίας
8.5
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος εγκαύματος
Το εξερχόμενο καυτό μέσο μπορεί να προκαλέσει εγκαύματα.
• Διατηρείτε επαρκή απόσταση από το εξερχόμενο μέσο.
• Φοράτε κατάλληλο ατομικό προστατευτικό εξοπλισμό (προστατευτικά
γάντια, προστατευτικά γυαλιά).
592 — Ελληνικά
Στάθμη πλήρωσης βασικού
δοχείου
περ. 30 %
περ. 50%
Variomat Touch — 22.07.2024
Εξαερώστε την αντλία «PU»:
Αντλία «PU»
1
Βίδα εξαέρωσης «AV»
2
Φίλτρο ρύπων «ST»
3
• Ξεβιδώστε τη βίδα εξαέρωσης (2) της αντλίας (1) και εξαερώστε την αντλία
έως ότου να εξέρχεται νερό χωρίς φυσαλίδες.
• Βιδώστε πάλι τη βίδα εξαέρωσης (2) και σφίξτε τη.
• Ελέγξτε τη στεγανότητα της βίδας εξαέρωσης (2).
Υπόδειξη!

Επαναλάβετε την εξαέρωση, αν δεν υπάρχει ισχύς παροχής της αντλίας.
Ρύθμιση παραμέτρων του συστήματος ελέγχου από το
8.6
μενού πελάτη
Μέσω του μενού πελάτη είναι δυνατή η διόρθωση ή προβολή συγκεκριμένων
τιμών της εγκατάστασης. Κατά την πρώτη θέση σε λειτουργία, πρέπει πρώτα οι
εργοστασιακές ρυθμίσεις να προσαρμοστούν στις συγκεκριμένες συνθήκες της
εγκατάστασης.
– Για την προσαρμογή των εργοστασιακών ρυθμίσεων,  10.3
"Πραγματοποίηση ρυθμίσεων στο σύστημα ελέγχου",  594.
– Για πληροφορίες σχετικά με το χειρισμό του συστήματος ελέγχου,  10.1
"Χρήση του πίνακα χειρισμού",  594.
Έναρξη αυτόματης λειτουργίας
8.7
Αφού η συσκευή γεμιστεί με νερό και εξαερωθεί, μπορεί να ξεκινήσει η αυτόματη
λειτουργία.
• Πατήστε το κουμπί «AUTO» (Αυτόματη).
– Κατά την πρώτη θέση σε λειτουργία ενεργοποιείται αυτόματα η
συνεχής απαέρωση για την απομάκρυνση των υπόλοιπων ελεύθερων
και διαλυμένων αερίων από το σύστημα της εγκατάστασης. Το
χρονικό διάστημα μπορεί να ρυθμιστεί στο μενού πελάτη ανάλογα με
τις συνθήκες της εγκατάστασης. Η τυπική ρύθμιση είναι 12 ώρες.
Μετά τη συνεχή απαέρωση ακολουθεί η αυτόματη μετάβαση στη
διακοπτόμενη απαέρωση.
Υπόδειξη!

Η πρώτη θέση σε λειτουργία έχει ολοκληρωθεί σε αυτό το σημείο.
Υπόδειξη!

Το αργότερο μετά την παρέλευση της χρονικής διάρκειας συνεχούς
απαέρωσης πρέπει να καθαρίζεται το φίλτρο ρύπων ST στον αγωγό
απαέρωσης DC,  11.1.1 "Καθαρισμός φίλτρου ρύπων",  599.
