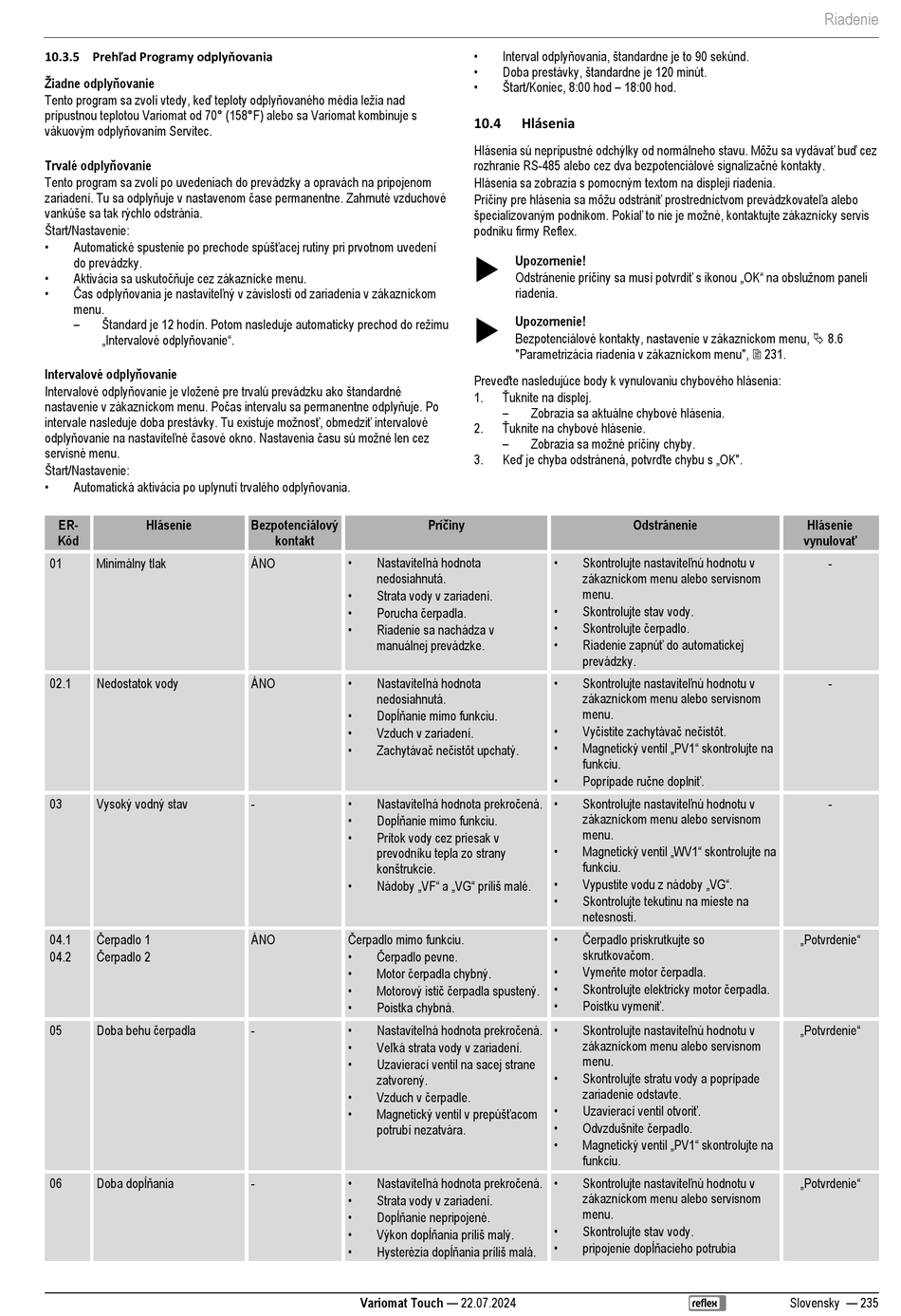

10.3.5 Prehľad Programy odplyňovania
Žiadne odplyňovanie
Tento program sa zvolí vtedy, keď teploty odplyňovaného média ležia nad
prípustnou teplotou Variomat od 70° (158°F) alebo sa Variomat kombinuje s
vákuovým odplyňovaním Servitec.
Trvalé odplyňovanie
Tento program sa zvolí po uvedeniach do prevádzky a opravách na pripojenom
zariadení. Tu sa odplyňuje v nastavenom čase permanentne. Zahrnuté vzduchové
vankúše sa tak rýchlo odstránia.
Štart/Nastavenie:
• Automatické spustenie po prechode spúšťacej rutiny pri prvotnom uvedení
do prevádzky.
• Aktivácia sa uskutočňuje cez zákaznícke menu.
• Čas odplyňovania je nastaviteľný v závislosti od zariadenia v zákazníckom
menu.
– Štandard je 12 hodín. Potom nasleduje automaticky prechod do režimu
„Intervalové odplyňovanie".
Intervalové odplyňovanie
Intervalové odplyňovanie je vložené pre trvalú prevádzku ako štandardné
nastavenie v zákazníckom menu. Počas intervalu sa permanentne odplyňuje. Po
intervale nasleduje doba prestávky. Tu existuje možnosť, obmedziť intervalové
odplyňovanie na nastaviteľné časové okno. Nastavenia času sú možné len cez
servisné menu.
Štart/Nastavenie:
• Automatická aktivácia po uplynutí trvalého odplyňovania.
ER- Hlásenie
Kód
01 Minimálny tlak
02.1 Nedostatok vody
03 Vysoký vodný stav
Čerpadlo 1
04.1
Čerpadlo 2
04.2
Doba behu čerpadla
05
Doba dopĺňania
06
Bezpotenciálový
kontakt
• Nastaviteľná hodnota
ÁNO
nedosiahnutá.
•
Strata vody v zariadení.
• Porucha čerpadla.
•
Riadenie sa nachádza v
manuálnej prevádzke.
• Nastaviteľná hodnota
ÁNO
nedosiahnutá.
• Dopĺňanie mimo funkciu.
•
Vzduch v zariadení.
• Zachytávač nečistôt upchatý.
• Nastaviteľná hodnota prekročená.
-
• Dopĺňanie mimo funkciu.
•
Prítok vody cez priesak v
prevodníku tepla zo strany
konštrukcie.
• Nádoby „VF" a „VG" príliš malé.
Čerpadlo mimo funkciu.
ÁNO
• Čerpadlo pevne.
• Motor čerpadla chybný.
• Motorový istič čerpadla spustený.
•
Poistka chybná.
• Nastaviteľná hodnota prekročená.
-
• Veľká strata vody v zariadení.
•
Uzavierací ventil na sacej strane
zatvorený.
• Vzduch v čerpadle.
• Magnetický ventil v prepúšťacom
potrubí nezatvára.
• Nastaviteľná hodnota prekročená.
-
•
Strata vody v zariadení.
• Dopĺňanie nepripojené.
• Výkon dopĺňania príliš malý.
• Hysterézia dopĺňania príliš malá.
Variomat Touch — 22.07.2024
• Interval odplyňovania, štandardne je to 90 sekúnd.
• Doba prestávky, štandardne je 120 minút.
• Štart/Koniec, 8:00 hod – 18:00 hod.
10.4 Hlásenia
Hlásenia sú neprípustné odchýlky od normálneho stavu. Môžu sa vydávať buď cez
rozhranie RS-485 alebo cez dva bezpotenciálové signalizačné kontakty.
Hlásenia sa zobrazia s pomocným textom na displeji riadenia.
Príčiny pre hlásenia sa môžu odstrániť prostredníctvom prevádzkovateľa alebo
špecializovaným podnikom. Pokiaľ to nie je možné, kontaktujte zákaznícky servis
podniku firmy Reflex.

Upozornenie!
Odstránenie príčiny sa musí potvrdiť s ikonou „OK" na obslužnom paneli
riadenia.

Upozornenie!
Bezpotenciálové kontakty, nastavenie v zákazníckom menu,  8.6
"Parametrizácia riadenia v zákazníckom menu",  231.
Preveďte nasledujúce body k vynulovaniu chybového hlásenia:
Ťuknite na displej.
1.
–
Zobrazia sa aktuálne chybové hlásenia.
Ťuknite na chybové hlásenie.
2.
– Zobrazia sa možné príčiny chyby.
Keď je chyba odstránená, potvrďte chybu s „OK".
3.
Príčiny
• Skontrolujte nastaviteľnú hodnotu v
zákazníckom menu alebo servisnom
menu.
•
Skontrolujte stav vody.
• Skontrolujte čerpadlo.
• Riadenie zapnúť do automatickej
prevádzky.
• Skontrolujte nastaviteľnú hodnotu v
zákazníckom menu alebo servisnom
menu.
• Vyčistite zachytávač nečistôt.
• Magnetický ventil „PV1" skontrolujte na
funkciu.
• Poprípade ručne doplniť.
• Skontrolujte nastaviteľnú hodnotu v
zákazníckom menu alebo servisnom
menu.
• Magnetický ventil „WV1" skontrolujte na
funkciu.
• Vypustite vodu z nádoby „VG".
•
Skontrolujte tekutinu na mieste na
netesnosti.
• Čerpadlo priskrutkujte so
skrutkovačom.
• Vymeňte motor čerpadla.
• Skontrolujte elektricky motor čerpadla.
• Poistku vymeniť.
• Skontrolujte nastaviteľnú hodnotu v
zákazníckom menu alebo servisnom
menu.
•
Skontrolujte stratu vody a poprípade
zariadenie odstavte.
• Uzavierací ventil otvoriť.
• Odvzdušnite čerpadlo.
• Magnetický ventil „PV1" skontrolujte na
funkciu.
• Skontrolujte nastaviteľnú hodnotu v
zákazníckom menu alebo servisnom
menu.
•
Skontrolujte stav vody.
• pripojenie dopĺňacieho potrubia
Odstránenie
„Potvrdenie"
„Potvrdenie"
„Potvrdenie"
Slovensky — 235
Riadenie
Hlásenie
vynulovať
-
-
-
