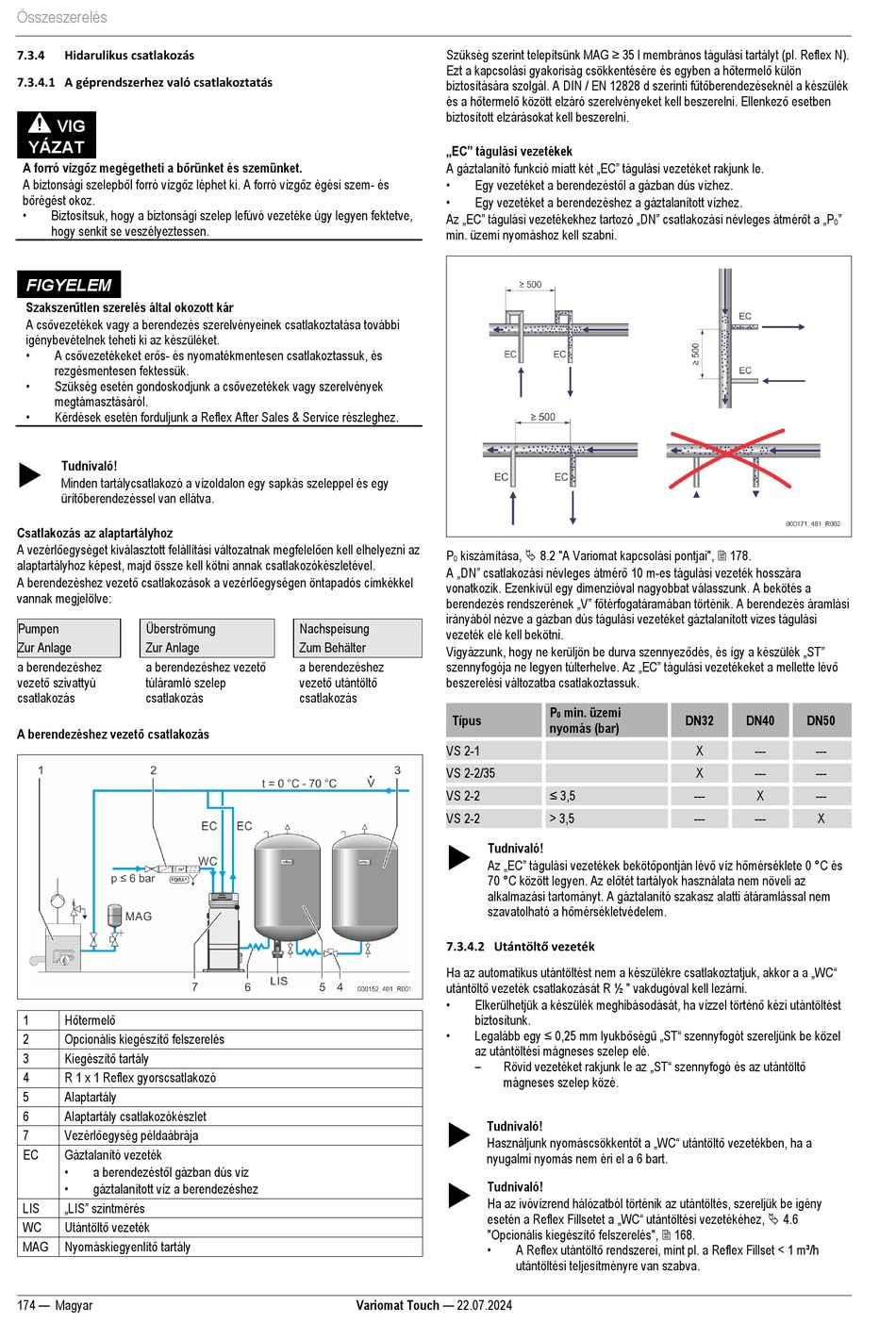

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 174

Összeszerelés
7.3.4 Hidarulikus csatlakozás
7.3.4.1 A géprendszerhez való csatlakoztatás
VIG
YÁZAT
A forró vízgőz megégetheti a bőrünket és szemünket.
A biztonsági szelepből forró vízgőz léphet ki. A forró vízgőz égési szem- és
bőrégést okoz.
•
Biztosítsuk, hogy a biztonsági szelep lefúvó vezetéke úgy legyen fektetve,
hogy senkit se veszélyeztessen.
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés szerelvényeinek csatlakoztatása további
igénybevételnek teheti ki az készüléket.
• A csővezetékeket erős- és nyomatékmentesen csatlakoztassuk, és
rezgésmentesen fektessük.
• Szükség esetén gondoskodjunk a csővezetékek vagy szerelvények
megtámasztásáról.
•
Kérdések esetén forduljunk a Reflex After Sales & Service részleghez.

Tudnivaló!
Minden tartálycsatlakozó a vízoldalon egy sapkás szeleppel és egy
ürítőberendezéssel van ellátva.
Csatlakozás az alaptartályhoz
A vezérlőegységet kiválasztott felállítási változatnak megfelelően kell elhelyezni az
alaptartályhoz képest, majd össze kell kötni annak csatlakozókészletével.
A berendezéshez vezető csatlakozások a vezérlőegységen öntapadós címkékkel
vannak megjelölve:
Pumpen Überströmung
Zur Anlage Zur Anlage
a berendezéshez vezető
a berendezéshez
vezető szivattyú
túláramló szelep
csatlakozás csatlakozás
A berendezéshez vezető csatlakozás
Hőtermelő
1
Opcionális kiegészítő felszerelés
2
Kiegészítő tartály
3
4 R 1 x 1 Reflex gyorscsatlakozó
5 Alaptartály
6 Alaptartály csatlakozókészlet
Vezérlőegység példaábrája
7
EC Gáztalanító vezeték
• a berendezéstől gázban dús víz
•
gáztalanított víz a berendezéshez
„LIS" szintmérés
LIS
Utántöltő vezeték
WC
Nyomáskiegyenlítő tartály
MAG
174 — Magyar
Szükség szerint telepítsünk MAG ≥ 35 l membrános tágulási tartályt (pl. Reflex N).
Ezt a kapcsolási gyakoriság csökkentésére és egyben a hőtermelő külön
biztosítására szolgál. A DIN / EN 12828 d szerinti fűtőberendezéseknél a készülék
és a hőtermelő között elzáró szerelvényeket kell beszerelni. Ellenkező esetben
biztosított elzárásokat kell beszerelni.
„EC" tágulási vezetékek
A gáztalanító funkció miatt két „EC" tágulási vezetéket rakjunk le.
•
•
Az „EC" tágulási vezetékekhez tartozó „DN" csatlakozási névleges átmérőt a „P
min. üzemi nyomáshoz kell szabni.
kiszámítása,  8.2 "A Variomat kapcsolási pontjai",  178.
P
0
A „DN" csatlakozási névleges átmérő 10 m-es tágulási vezeték hosszára
vonatkozik. Ezenkívül egy dimenzióval nagyobbat válasszunk. A bekötés a
berendezés rendszerének „V" főtérfogatáramában történik. A berendezés áramlási
irányából nézve a gázban dús tágulási vezetéket gáztalanított vizes tágulási
Nachspeisung
vezeték elé kell bekötni.
Zum Behälter Vigyázzunk, hogy ne kerüljön be durva szennyeződés, és így a készülék „ST"
szennyfogója ne legyen túlterhelve. Az „EC" tágulási vezetékeket a mellette lévő
a berendezéshez
vezető utántöltő
beszerelési változatba csatlakoztassuk.
csatlakozás
Típus
VS 2-1
VS 2-2/35
VS 2-2
VS 2-2

7.3.4.2 Utántöltő vezeték
Ha az automatikus utántöltést nem a készülékre csatlakoztatjuk, akkor a a „WC"
utántöltő vezeték csatlakozását R ½ " vakdugóval kell lezárni.
•
•


Variomat Touch — 22.07.2024
Egy vezetéket a berendezéstől a gázban dús vízhez.
Egy vezetéket a berendezéshez a gáztalanított vízhez.
P min. üzemi
0
nyomás (bar)
≤ 3,5
> 3,5
Tudnivaló!
Az „EC" tágulási vezetékek bekötőpontján lévő víz hőmérséklete 0 °C és
70 °C között legyen. Az előtét tartályok használata nem növeli az
alkalmazási tartományt. A gáztalanító szakasz alatti átáramlással nem
szavatolható a hőmérsékletvédelem.
Elkerülhetjük a készülék meghibásodását, ha vízzel történő kézi utántöltést
biztosítunk.
Legalább egy ≤ 0,25 mm lyukbőségű „ST" szennyfogót szereljünk be közel
az utántöltési mágneses szelep elé.
– Rövid vezetéket rakjunk le az „ST" szennyfogó és az utántöltő
mágneses szelep közé.
Tudnivaló!
Használjunk nyomáscsökkentőt a „WC" utántöltő vezetékben, ha a
nyugalmi nyomás nem éri el a 6 bart.
Tudnivaló!
Ha az ivóvízrend hálózatból történik az utántöltés, szereljük be igény
esetén a Reflex Fillsetet a „WC" utántöltési vezetékéhez,  4.6
"Opcionális kiegészítő felszerelés",  168.
• A Reflex utántöltő rendszerei, mint pl. a Reflex Fillset < 1 m³/h
utántöltési teljesítményre van szabva.
"
0
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
