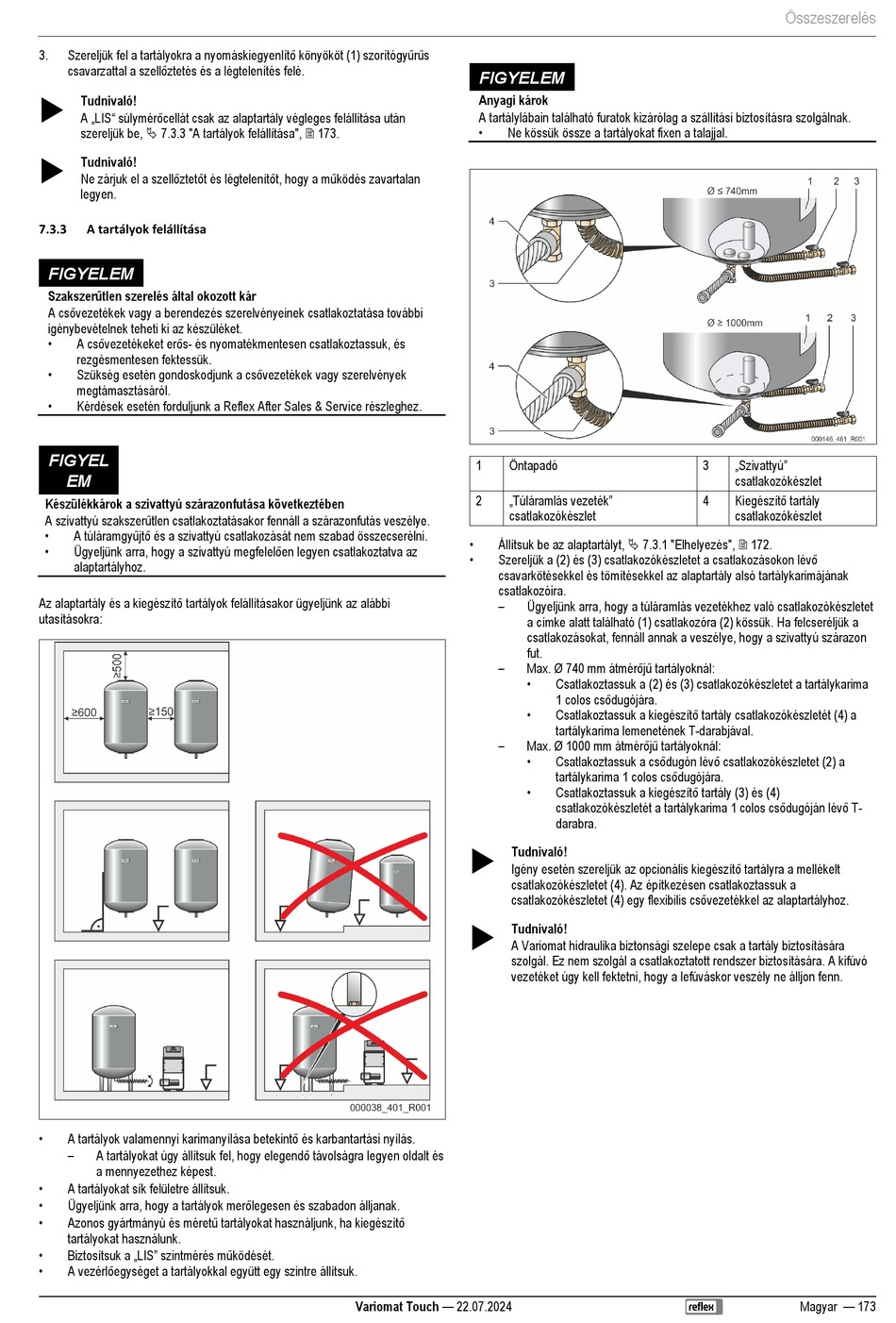

Szereljük fel a tartályokra a nyomáskiegyenlítő könyököt (1) szorítógyűrűs
3.
csavarzattal a szellőztetés és a légtelenítés felé.

Tudnivaló!
A „LIS" súlymérőcellát csak az alaptartály végleges felállítása után
szereljük be,  7.3.3 "A tartályok felállítása",  173.

Tudnivaló!
Ne zárjuk el a szellőztetőt és légtelenítőt, hogy a működés zavartalan
legyen.
7.3.3 A tartályok felállítása
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés szerelvényeinek csatlakoztatása további
igénybevételnek teheti ki az készüléket.
• A csővezetékeket erős- és nyomatékmentesen csatlakoztassuk, és
rezgésmentesen fektessük.
• Szükség esetén gondoskodjunk a csővezetékek vagy szerelvények
megtámasztásáról.
•
Kérdések esetén forduljunk a Reflex After Sales & Service részleghez.
FIGYEL
EM
Készülékkárok a szivattyú szárazonfutása következtében
A szivattyú szakszerűtlen csatlakoztatásakor fennáll a szárazonfutás veszélye.
• A túláramgyűjtő és a szivattyú csatlakozását nem szabad összecserélni.
• Ügyeljünk arra, hogy a szivattyú megfelelően legyen csatlakoztatva az
alaptartályhoz.
Az alaptartály és a kiegészítő tartályok felállításakor ügyeljünk az alábbi
utasításokra:
• A tartályok valamennyi karimanyílása betekintő és karbantartási nyílás.
– A tartályokat úgy állítsuk fel, hogy elegendő távolságra legyen oldalt és
a mennyezethez képest.
•
A tartályokat sík felületre állítsuk.
• Ügyeljünk arra, hogy a tartályok merőlegesen és szabadon álljanak.
• Azonos gyártmányú és méretű tartályokat használjunk, ha kiegészítő
tartályokat használunk.
• Biztosítsuk a „LIS" szintmérés működését.
• A vezérlőegységet a tartályokkal együtt egy szintre állítsuk.
FIGYELEM
Anyagi károk
A tartálylábain található furatok kizárólag a szállítási biztosításra szolgálnak.
•
Ne kössük össze a tartályokat fixen a talajjal.
1 Öntapadó
„Túláramlás vezeték"
2
csatlakozókészlet
•
Állítsuk be az alaptartályt,  7.3.1 "Elhelyezés",  172.
• Szereljük a (2) és (3) csatlakozókészletet a csatlakozásokon lévő
csavarkötésekkel és tömítésekkel az alaptartály alsó tartálykarimájának
csatlakozóira.
–
–
–

Tudnivaló!
Igény esetén szereljük az opcionális kiegészítő tartályra a mellékelt
csatlakozókészletet (4). Az építkezésen csatlakoztassuk a
csatlakozókészletet (4) egy flexibilis csővezetékkel az alaptartályhoz.

Tudnivaló!
A Variomat hidraulika biztonsági szelepe csak a tartály biztosítására
szolgál. Ez nem szolgál a csatlakoztatott rendszer biztosítására. A kifúvó
vezetéket úgy kell fektetni, hogy a lefúváskor veszély ne álljon fenn.
Variomat Touch — 22.07.2024
Ügyeljünk arra, hogy a túláramlás vezetékhez való csatlakozókészletet
a címke alatt található (1) csatlakozóra (2) kössük. Ha felcseréljük a
csatlakozásokat, fennáll annak a veszélye, hogy a szivattyú szárazon
fut.
Max. Ø 740 mm átmérőjű tartályoknál:
•
Csatlakoztassuk a (2) és (3) csatlakozókészletet a tartálykarima
1 colos csődugójára.
• Csatlakoztassuk a kiegészítő tartály csatlakozókészletét (4) a
tartálykarima lemenetének T-darabjával.
Max. Ø 1000 mm átmérőjű tartályoknál:
• Csatlakoztassuk a csődugón lévő csatlakozókészletet (2) a
tartálykarima 1 colos csődugójára.
• Csatlakoztassuk a kiegészítő tartály (3) és (4)
csatlakozókészletét a tartálykarima 1 colos csődugóján lévő T-
darabra.
Összeszerelés
„Szivattyú"
3
csatlakozókészlet
Kiegészítő tartály
4
csatlakozókészlet
