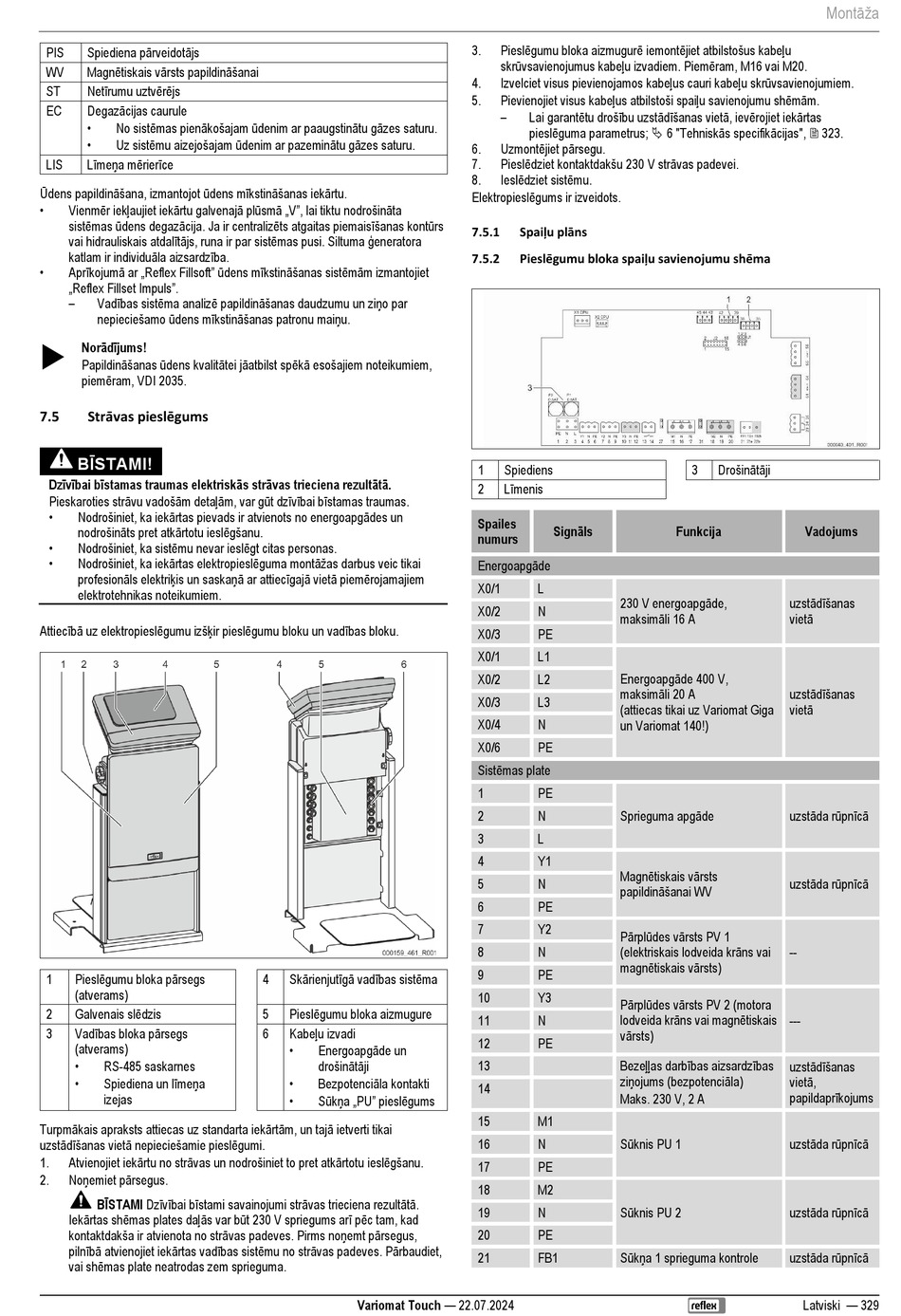

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 329

Spiediena pārveidotājs
PIS
Magnētiskais vārsts papildināšanai
WV
Netīrumu uztvērējs
ST
Degazācijas caurule
EC
• No sistēmas pienākošajam ūdenim ar paaugstinātu gāzes saturu.
• Uz sistēmu aizejošajam ūdenim ar pazeminātu gāzes saturu.
Līmeņa mērierīce
LIS
Ūdens papildināšana, izmantojot ūdens mīkstināšanas iekārtu.
• Vienmēr iekļaujiet iekārtu galvenajā plūsmā „V", lai tiktu nodrošināta
sistēmas ūdens degazācija. Ja ir centralizēts atgaitas piemaisīšanas kontūrs
vai hidrauliskais atdalītājs, runa ir par sistēmas pusi. Siltuma ģeneratora
katlam ir individuāla aizsardzība.
• Aprīkojumā ar „Reflex Fillsoft" ūdens mīkstināšanas sistēmām izmantojiet
„Reflex Fillset Impuls".
– Vadības sistēma analizē papildināšanas daudzumu un ziņo par
nepieciešamo ūdens mīkstināšanas patronu maiņu.
Norādījums!

Papildināšanas ūdens kvalitātei jāatbilst spēkā esošajiem noteikumiem,
piemēram, VDI 2035.
Strāvas pieslēgums
7.5
BĪSTAMI!
Dzīvībai bīstamas traumas elektriskās strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām detaļām, var gūt dzīvībai bīstamas traumas.
• Nodrošiniet, ka iekārtas pievads ir atvienots no energoapgādes un
nodrošināts pret atkārtotu ieslēgšanu.
• Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
• Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar attiecīgajā vietā piemērojamajiem
elektrotehnikas noteikumiem.
Attiecībā uz elektropieslēgumu izšķir pieslēgumu bloku un vadības bloku.
Pieslēgumu bloka pārsegs
1
(atverams)
Galvenais slēdzis
2
Vadības bloka pārsegs
3
(atverams)
•
RS-485 saskarnes
• Spiediena un līmeņa
izejas
Turpmākais apraksts attiecas uz standarta iekārtām, un tajā ietverti tikai
uzstādīšanas vietā nepieciešamie pieslēgumi.
Atvienojiet iekārtu no strāvas un nodrošiniet to pret atkārtotu ieslēgšanu.
1.
Noņemiet pārsegus.
2.
BĪSTAMI Dzīvībai bīstami savainojumi strāvas trieciena rezultātā.
Iekārtas shēmas plates daļās var būt 230 V spriegums arī pēc tam, kad
kontaktdakša ir atvienota no strāvas padeves. Pirms noņemt pārsegus,
pilnībā atvienojiet iekārtas vadības sistēmu no strāvas padeves. Pārbaudiet,
vai shēmas plate neatrodas zem sprieguma.
Skārienjutīgā vadības sistēma
4
Pieslēgumu bloka aizmugure
5
Kabeļu izvadi
6
• Energoapgāde un
drošinātāji
• Bezpotenciāla kontakti
• Sūkņa „PU" pieslēgums
Variomat Touch — 22.07.2024
Pieslēgumu bloka aizmugurē iemontējiet atbilstošus kabeļu
3.
skrūvsavienojumus kabeļu izvadiem. Piemēram, M16 vai M20.
Izvelciet visus pievienojamos kabeļus cauri kabeļu skrūvsavienojumiem.
4.
Pievienojiet visus kabeļus atbilstoši spaiļu savienojumu shēmām.
5.
– Lai garantētu drošību uzstādīšanas vietā, ievērojiet iekārtas
pieslēguma parametrus;  6 "Tehniskās specifikācijas",  323.
Uzmontējiet pārsegu.
6.
Pieslēdziet kontaktdakšu 230 V strāvas padevei.
7.
Ieslēdziet sistēmu.
8.
Elektropieslēgums ir izveidots.
Spaiļu plāns
7.5.1
Pieslēgumu bloka spaiļu savienojumu shēma
7.5.2
1 Spiediens
Līmenis
2
Spailes
Signāls
numurs
Energoapgāde
X0/1 L
230 V energoapgāde,
X0/2 N
maksimāli 16 A
X0/3 PE
X0/1 L1
Energoapgāde 400 V,
X0/2 L2
maksimāli 20 A
X0/3 L3
(attiecas tikai uz Variomat Giga
X0/4 N
un Variomat 140!)
X0/6 PE
Sistēmas plate
1 PE
Sprieguma apgāde
2 N
3 L
4 Y1
Magnētiskais vārsts
5 N
papildināšanai WV
6 PE
7 Y2
Pārplūdes vārsts PV 1
(elektriskais lodveida krāns vai
8 N
magnētiskais vārsts)
9 PE
10 Y3
Pārplūdes vārsts PV 2 (motora
lodveida krāns vai magnētiskais
11 N
vārsts)
12 PE
Bezeļļas darbības aizsardzības
13
ziņojums (bezpotenciāla)
14
Maks. 230 V, 2 A
15 M1
Sūknis PU 1
16 N
17 PE
18 M2
Sūknis PU 2
19 N
20 PE
Sūkņa 1 sprieguma kontrole
21 FB1
Montāža
Drošinātāji
3
Funkcija Vadojums
uzstādīšanas
vietā
uzstādīšanas
vietā
uzstāda rūpnīcā
uzstāda rūpnīcā
--
---
uzstādīšanas
vietā,
papildaprīkojums
uzstāda rūpnīcā
uzstāda rūpnīcā
uzstāda rūpnīcā
Latviski — 329
