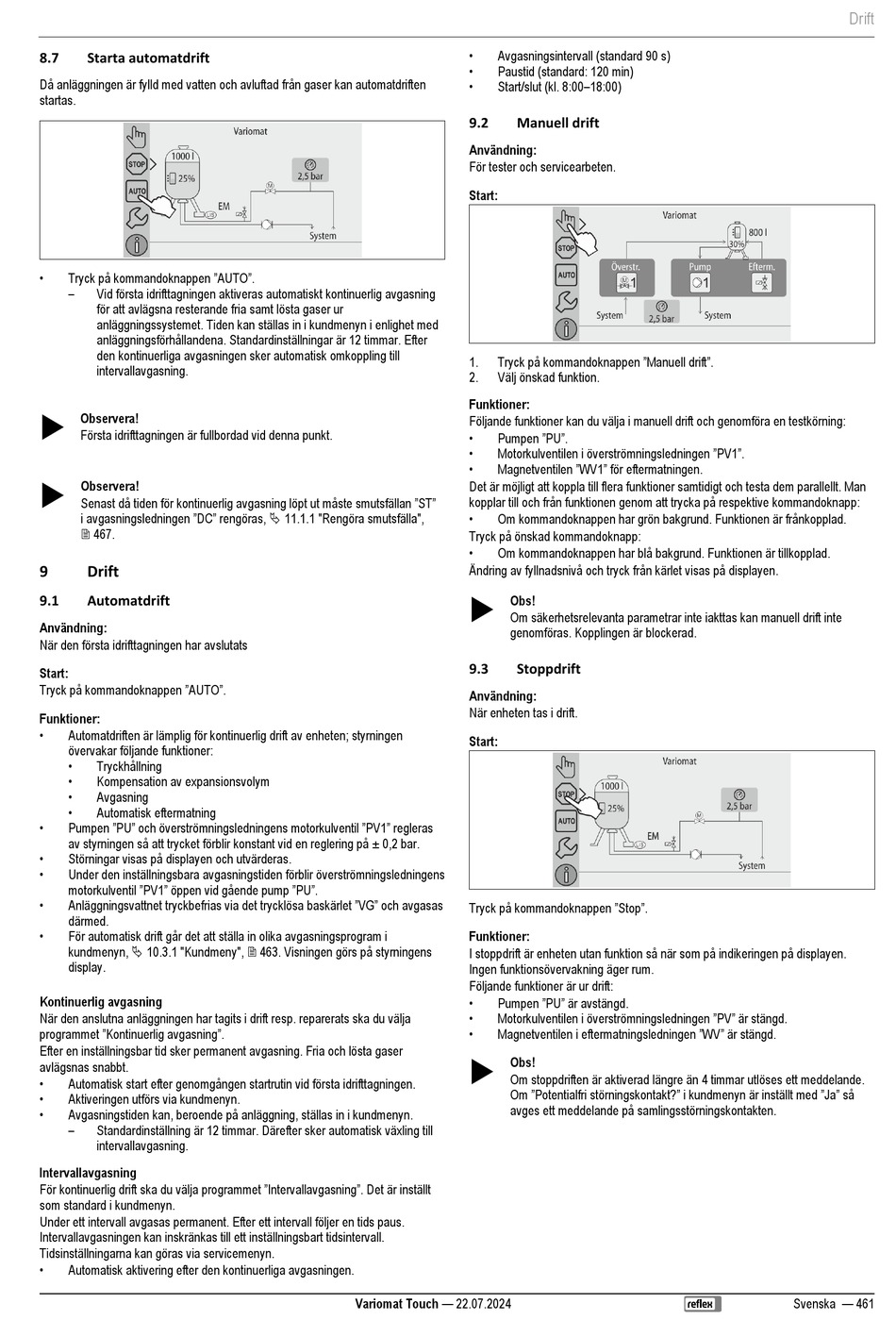

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 461

8.7 Starta automatdrift
Då anläggningen är fylld med vatten och avluftad från gaser kan automatdriften
startas.
• Tryck på kommandoknappen "AUTO".
–
Vid första idrifttagningen aktiveras automatiskt kontinuerlig avgasning
för att avlägsna resterande fria samt lösta gaser ur
anläggningssystemet. Tiden kan ställas in i kundmenyn i enlighet med
anläggningsförhållandena. Standardinställningar är 12 timmar. Efter
den kontinuerliga avgasningen sker automatisk omkoppling till
intervallavgasning.

Observera!
Första idrifttagningen är fullbordad vid denna punkt.

Observera!
Senast då tiden för kontinuerlig avgasning löpt ut måste smutsfällan "ST"
i avgasningsledningen "DC" rengöras,  11.1.1 "Rengöra smutsfälla",
 467.
9 Drift
9.1 Automatdrift
Användning:
När den första idrifttagningen har avslutats
Start:
Tryck på kommandoknappen "AUTO".
Funktioner:
•
Automatdriften är lämplig för kontinuerlig drift av enheten; styrningen
övervakar följande funktioner:
•
Tryckhållning
•
Kompensation av expansionsvolym
•
Avgasning
•
Automatisk eftermatning
• Pumpen "PU" och överströmningsledningens motorkulventil "PV1" regleras
av styrningen så att trycket förblir konstant vid en reglering på ± 0,2 bar.
•
Störningar visas på displayen och utvärderas.
•
Under den inställningsbara avgasningstiden förblir överströmningsledningens
motorkulventil "PV1" öppen vid gående pump "PU".
• Anläggningsvattnet tryckbefrias via det trycklösa baskärlet "VG" och avgasas
därmed.
•
För automatisk drift går det att ställa in olika avgasningsprogram i
kundmenyn,  10.3.1 "Kundmeny",  463. Visningen görs på styrningens
display.
Kontinuerlig avgasning
När den anslutna anläggningen har tagits i drift resp. reparerats ska du välja
programmet "Kontinuerlig avgasning".
Efter en inställningsbar tid sker permanent avgasning. Fria och lösta gaser
avlägsnas snabbt.
•
Automatisk start efter genomgången startrutin vid första idrifttagningen.
•
Aktiveringen utförs via kundmenyn.
•
Avgasningstiden kan, beroende på anläggning, ställas in i kundmenyn.
–
Standardinställning är 12 timmar. Därefter sker automatisk växling till
intervallavgasning.
Intervallavgasning
För kontinuerlig drift ska du välja programmet "Intervallavgasning". Det är inställt
som standard i kundmenyn.
Under ett intervall avgasas permanent. Efter ett intervall följer en tids paus.
Intervallavgasningen kan inskränkas till ett inställningsbart tidsintervall.
Tidsinställningarna kan göras via servicemenyn.
•
Automatisk aktivering efter den kontinuerliga avgasningen.
•
Avgasningsintervall (standard 90 s)
•
Paustid (standard: 120 min)
•
Start/slut (kl. 8:00–18:00)
9.2 Manuell drift
Användning:
För tester och servicearbeten.
Start:
Tryck på kommandoknappen "Manuell drift".
1.
2. Välj önskad funktion.
Funktioner:
Följande funktioner kan du välja i manuell drift och genomföra en testkörning:
• Pumpen "PU".
• Motorkulventilen i överströmningsledningen "PV1".
• Magnetventilen "WV1" för eftermatningen.
Det är möjligt att koppla till flera funktioner samtidigt och testa dem parallellt. Man
kopplar till och från funktionen genom att trycka på respektive kommandoknapp:
•
Om kommandoknappen har grön bakgrund. Funktionen är frånkopplad.
Tryck på önskad kommandoknapp:
•
Om kommandoknappen har blå bakgrund. Funktionen är tillkopplad.
Ändring av fyllnadsnivå och tryck från kärlet visas på displayen.

Obs!
Om säkerhetsrelevanta parametrar inte iakttas kan manuell drift inte
genomföras. Kopplingen är blockerad.
9.3 Stoppdrift
Användning:
När enheten tas i drift.
Start:
Tryck på kommandoknappen "Stop".
Funktioner:
I stoppdrift är enheten utan funktion så när som på indikeringen på displayen.
Ingen funktionsövervakning äger rum.
Följande funktioner är ur drift:
• Pumpen "PU" är avstängd.
• Motorkulventilen i överströmningsledningen "PV" är stängd.
• Magnetventilen i eftermatningsledningen "WV" är stängd.

Obs!
Om stoppdriften är aktiverad längre än 4 timmar utlöses ett meddelande.
Om "Potentialfri störningskontakt?" i kundmenyn är inställt med "Ja" så
avges ett meddelande på samlingsstörningskontakten.
Variomat Touch — 22.07.2024
Drift
Svenska — 461
