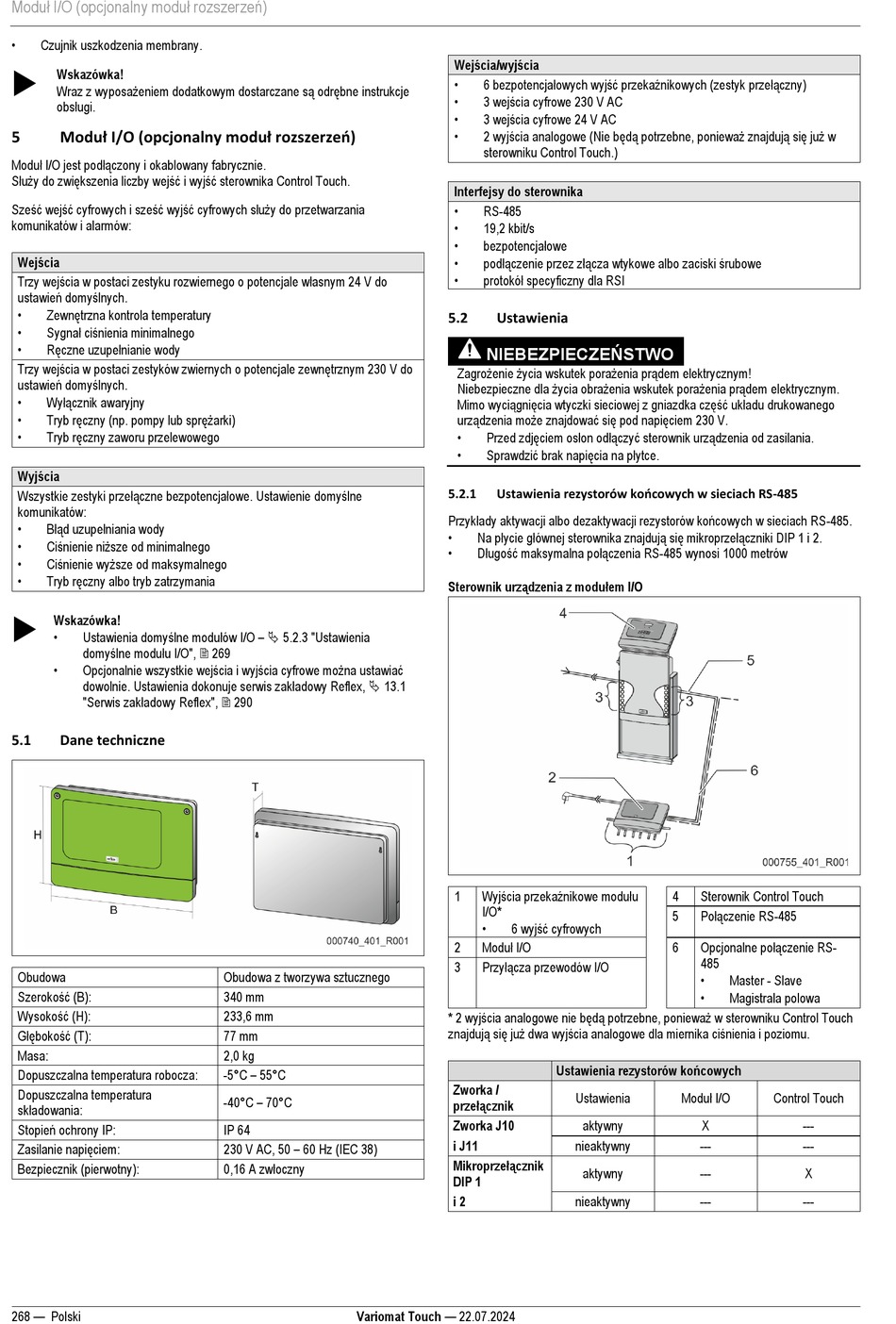

Moduł I/O (opcjonalny moduł rozszerzeń)
•
Czujnik uszkodzenia membrany.

Wskazówka!
Wraz z wyposażeniem dodatkowym dostarczane są odrębne instrukcje
obsługi.
Moduł I/O (opcjonalny moduł rozszerzeń)
5
Moduł I/O jest podłączony i okablowany fabrycznie.
Służy do zwiększenia liczby wejść i wyjść sterownika Control Touch.
Sześć wejść cyfrowych i sześć wyjść cyfrowych służy do przetwarzania
komunikatów i alarmów:
Wejścia
Trzy wejścia w postaci zestyku rozwiernego o potencjale własnym 24 V do
ustawień domyślnych.
• Zewnętrzna kontrola temperatury
• Sygnał ciśnienia minimalnego
• Ręczne uzupełnianie wody
Trzy wejścia w postaci zestyków zwiernych o potencjale zewnętrznym 230 V do
ustawień domyślnych.
• Wyłącznik awaryjny
• Tryb ręczny (np. pompy lub sprężarki)
• Tryb ręczny zaworu przelewowego
Wyjścia
Wszystkie zestyki przełączne bezpotencjałowe. Ustawienie domyślne
komunikatów:
• Błąd uzupełniania wody
• Ciśnienie niższe od minimalnego
• Ciśnienie wyższe od maksymalnego
• Tryb ręczny albo tryb zatrzymania

Wskazówka!
• Ustawienia domyślne modułów I/O –  5.2.3 "Ustawienia
domyślne modułu I/O",  269
• Opcjonalnie wszystkie wejścia i wyjścia cyfrowe można ustawiać
dowolnie. Ustawienia dokonuje serwis zakładowy Reflex,  13.1
"Serwis zakładowy Reflex",  290
5.1 Dane techniczne
Obudowa
Szerokość (B):
Wysokość (H):
Głębokość (T):
Masa:
Dopuszczalna temperatura robocza:
Dopuszczalna temperatura
składowania:
Stopień ochrony IP:
Zasilanie napięciem:
Bezpiecznik (pierwotny):
268 — Polski
Obudowa z tworzywa sztucznego
340 mm
233,6 mm
77 mm
2,0 kg
-5°C – 55°C
-40°C – 70°C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A zwłoczny
Variomat Touch — 22.07.2024
Wejścia/wyjścia
• 6 bezpotencjałowych wyjść przekaźnikowych (zestyk przełączny)
• 3 wejścia cyfrowe 230 V AC
• 3 wejścia cyfrowe 24 V AC
• 2 wyjścia analogowe (Nie będą potrzebne, ponieważ znajdują się już w
sterowniku Control Touch.)
Interfejsy do sterownika
•
RS-485
•
19,2 kbit/s
• bezpotencjałowe
• podłączenie przez złącza wtykowe albo zaciski śrubowe
• protokół specyficzny dla RSI
5.2 Ustawienia
NIEBEZPIECZEŃSTWO
Zagrożenie życia wskutek porażenia prądem elektrycznym!
Niebezpieczne dla życia obrażenia wskutek porażenia prądem elektrycznym.
Mimo wyciągnięcia wtyczki sieciowej z gniazdka część układu drukowanego
urządzenia może znajdować się pod napięciem 230 V.
• Przed zdjęciem osłon odłączyć sterownik urządzenia od zasilania.
• Sprawdzić brak napięcia na płytce.
Ustawienia rezystorów końcowych w sieciach RS-485
5.2.1
Przykłady aktywacji albo dezaktywacji rezystorów końcowych w sieciach RS-485.
• Na płycie głównej sterownika znajdują się mikroprzełączniki DIP 1 i 2.
• Długość maksymalna połączenia RS-485 wynosi 1000 metrów
Sterownik urządzenia z modułem I/O
Wyjścia przekaźnikowe modułu
1
I/O*
• 6 wyjść cyfrowych
Moduł I/O
2
Przyłącza przewodów I/O
3
* 2 wyjścia analogowe nie będą potrzebne, ponieważ w sterowniku Control Touch
znajdują się już dwa wyjścia analogowe dla miernika ciśnienia i poziomu.
Ustawienia rezystorów końcowych
Zworka /
Ustawienia
przełącznik
Zworka J10
aktywny
i J11 nieaktywny
Mikroprzełącznik
aktywny
DIP 1
i 2 nieaktywny
4 Sterownik Control Touch
Połączenie RS-485
5
Opcjonalne połączenie RS-
6
485
•
Master - Slave
•
Magistrala polowa
Moduł I/O
Control Touch
X ---
--- ---
--- X
--- ---
