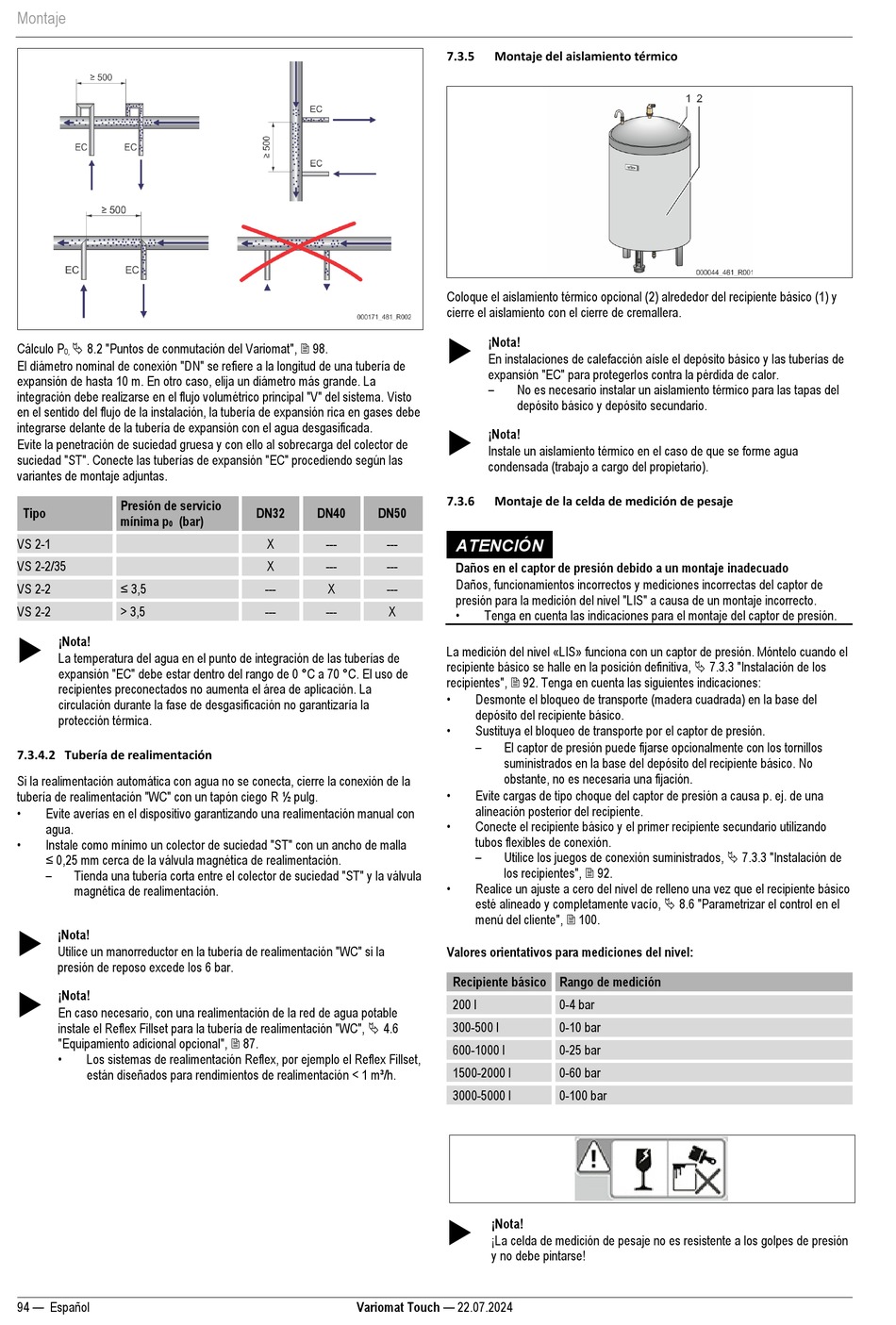

Montaje
 8.2 "Puntos de conmutación del Variomat",  98.
Cálculo P
0,
El diámetro nominal de conexión "DN" se refiere a la longitud de una tubería de
expansión de hasta 10 m. En otro caso, elija un diámetro más grande. La
integración debe realizarse en el flujo volumétrico principal "V" del sistema. Visto
en el sentido del flujo de la instalación, la tubería de expansión rica en gases debe
integrarse delante de la tubería de expansión con el agua desgasificada.
Evite la penetración de suciedad gruesa y con ello al sobrecarga del colector de
suciedad "ST". Conecte las tuberías de expansión "EC" procediendo según las
variantes de montaje adjuntas.
Presión de servicio
Tipo
mínima p (bar)
0
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2 > 3,5

¡Nota!
La temperatura del agua en el punto de integración de las tuberías de
expansión "EC" debe estar dentro del rango de 0 °C a 70 °C. El uso de
recipientes preconectados no aumenta el área de aplicación. La
circulación durante la fase de desgasificación no garantizaría la
protección térmica.
7.3.4.2 Tubería de realimentación
Si la realimentación automática con agua no se conecta, cierre la conexión de la
tubería de realimentación "WC" con un tapón ciego R ½ pulg.
•
Evite averías en el dispositivo garantizando una realimentación manual con
agua.
•
Instale como mínimo un colector de suciedad "ST" con un ancho de malla
≤ 0,25 mm cerca de la válvula magnética de realimentación.
–
Tienda una tubería corta entre el colector de suciedad "ST" y la válvula
magnética de realimentación.

¡Nota!
Utilice un manorreductor en la tubería de realimentación "WC" si la
presión de reposo excede los 6 bar.

¡Nota!
En caso necesario, con una realimentación de la red de agua potable
instale el Reflex Fillset para la tubería de realimentación "WC",  4.6
"Equipamiento adicional opcional",  87.
•
Los sistemas de realimentación Reflex, por ejemplo el Reflex Fillset,
están diseñados para rendimientos de realimentación < 1 m³/h.
94 — Español
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
Variomat Touch — 22.07.2024
7.3.5 Montaje del aislamiento térmico
Coloque el aislamiento térmico opcional (2) alrededor del recipiente básico (1) y
cierre el aislamiento con el cierre de cremallera.

¡Nota!
En instalaciones de calefacción aísle el depósito básico y las tuberías de
expansión "EC" para protegerlos contra la pérdida de calor.
–
No es necesario instalar un aislamiento térmico para las tapas del
depósito básico y depósito secundario.

¡Nota!
Instale un aislamiento térmico en el caso de que se forme agua
condensada (trabajo a cargo del propietario).
7.3.6 Montaje de la celda de medición de pesaje
ATENCIÓN
Daños en el captor de presión debido a un montaje inadecuado
Daños, funcionamientos incorrectos y mediciones incorrectas del captor de
presión para la medición del nivel "LIS" a causa de un montaje incorrecto.
•
Tenga en cuenta las indicaciones para el montaje del captor de presión.
La medición del nivel «LIS» funciona con un captor de presión. Móntelo cuando el
recipiente básico se halle en la posición definitiva,  7.3.3 "Instalación de los
recipientes",  92. Tenga en cuenta las siguientes indicaciones:
•
Desmonte el bloqueo de transporte (madera cuadrada) en la base del
depósito del recipiente básico.
•
Sustituya el bloqueo de transporte por el captor de presión.
–
El captor de presión puede fijarse opcionalmente con los tornillos
suministrados en la base del depósito del recipiente básico. No
obstante, no es necesaria una fijación.
•
Evite cargas de tipo choque del captor de presión a causa p. ej. de una
alineación posterior del recipiente.
•
Conecte el recipiente básico y el primer recipiente secundario utilizando
tubos flexibles de conexión.
–
Utilice los juegos de conexión suministrados,  7.3.3 "Instalación de
los recipientes",  92.
•
Realice un ajuste a cero del nivel de relleno una vez que el recipiente básico
esté alineado y completamente vacío,  8.6 "Parametrizar el control en el
menú del cliente",  100.
Valores orientativos para mediciones del nivel:
Recipiente básico Rango de medición
200 l 0-4 bar
300-500 l 0-10 bar
600-1000 l 0-25 bar
1500-2000 l 0-60 bar
3000-5000 l 0-100 bar

¡Nota!
¡La celda de medición de pesaje no es resistente a los golpes de presión
y no debe pintarse!
