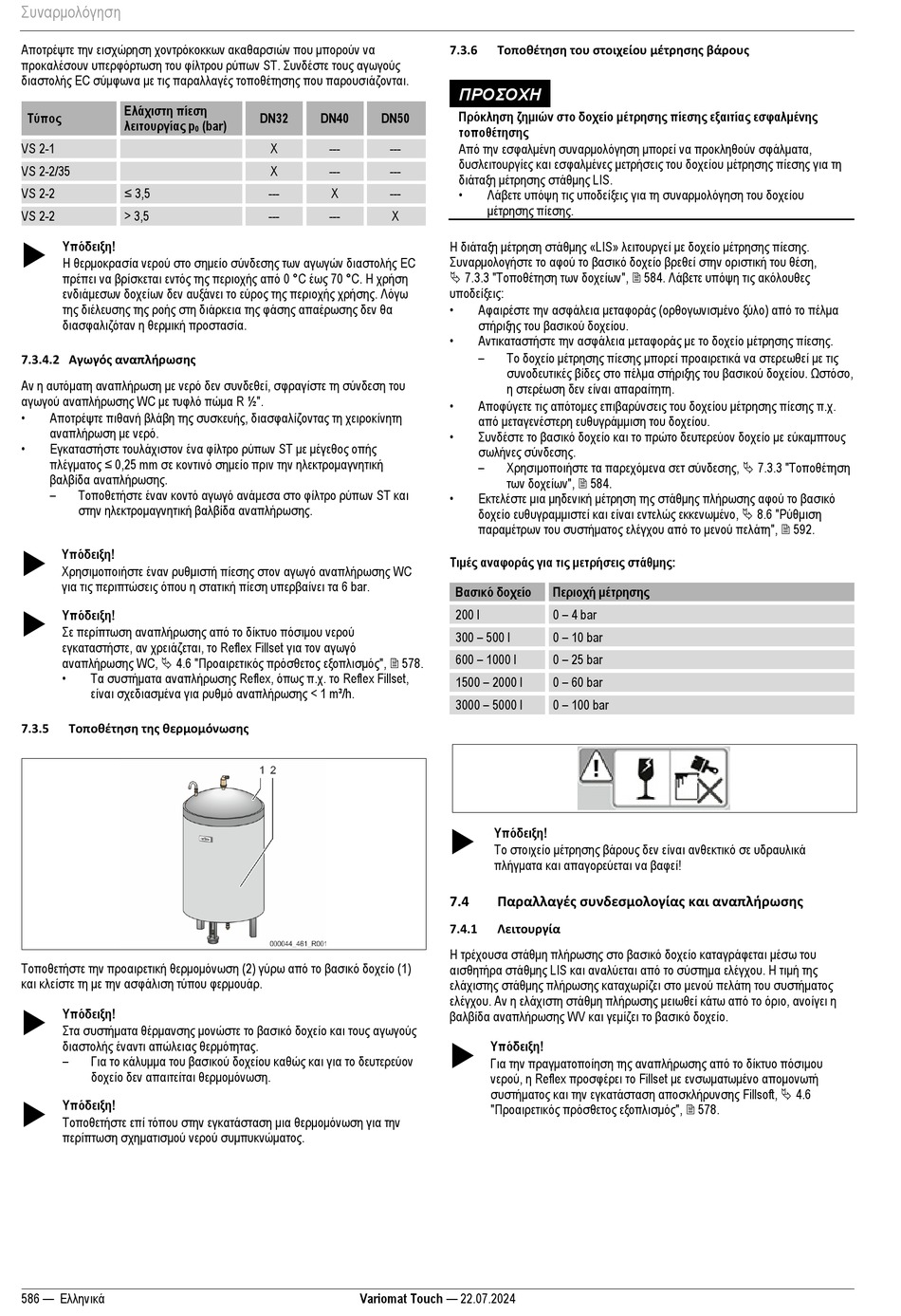

Συναρμολόγηση
Αποτρέψτε την εισχώρηση χοντρόκοκκων ακαθαρσιών που μπορούν να
προκαλέσουν υπερφόρτωση του φίλτρου ρύπων ST. Συνδέστε τους αγωγούς
διαστολής EC σύμφωνα με τις παραλλαγές τοποθέτησης που παρουσιάζονται.
Ελάχιστη πίεση
Τύπος
λειτουργίας p
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2 > 3,5
Υπόδειξη!

Η θερμοκρασία νερού στο σημείο σύνδεσης των αγωγών διαστολής EC
πρέπει να βρίσκεται εντός της περιοχής από 0 °C έως 70 °C. Η χρήση
ενδιάμεσων δοχείων δεν αυξάνει το εύρος της περιοχής χρήσης. Λόγω
της διέλευσης της ροής στη διάρκεια της φάσης απαέρωσης δεν θα
διασφαλιζόταν η θερμική προστασία.
7.3.4.2 Αγωγός αναπλήρωσης
Αν η αυτόματη αναπλήρωση με νερό δεν συνδεθεί, σφραγίστε τη σύνδεση του
αγωγού αναπλήρωσης WC με τυφλό πώμα R ½".
• Αποτρέψτε πιθανή βλάβη της συσκευής, διασφαλίζοντας τη χειροκίνητη
αναπλήρωση με νερό.
• Εγκαταστήστε τουλάχιστον ένα φίλτρο ρύπων ST με μέγεθος οπής
πλέγματος ≤ 0,25 mm σε κοντινό σημείο πριν την ηλεκτρομαγνητική
βαλβίδα αναπλήρωσης.
– Τοποθετήστε έναν κοντό αγωγό ανάμεσα στο φίλτρο ρύπων ST και
στην ηλεκτρομαγνητική βαλβίδα αναπλήρωσης.
Υπόδειξη!

Χρησιμοποιήστε έναν ρυθμιστή πίεσης στον αγωγό αναπλήρωσης WC
για τις περιπτώσεις όπου η στατική πίεση υπερβαίνει τα 6 bar.
Υπόδειξη!

Σε περίπτωση αναπλήρωσης από το δίκτυο πόσιμου νερού
εγκαταστήστε, αν χρειάζεται, το Reflex Fillset για τον αγωγό
αναπλήρωσης WC,  4.6 "Προαιρετικός πρόσθετος εξοπλισμός",  578.
• Τα συστήματα αναπλήρωσης Reflex, όπως π.χ. το Reflex Fillset,
είναι σχεδιασμένα για ρυθμό αναπλήρωσης < 1 m³/h.
Τοποθέτηση της θερμομόνωσης
7.3.5
Τοποθετήστε την προαιρετική θερμομόνωση (2) γύρω από το βασικό δοχείο (1)
και κλείστε τη με την ασφάλιση τύπου φερμουάρ.
Υπόδειξη!

Στα συστήματα θέρμανσης μονώστε το βασικό δοχείο και τους αγωγούς
διαστολής έναντι απώλειας θερμότητας.
– Για το κάλυμμα του βασικού δοχείου καθώς και για το δευτερεύον
δοχείο δεν απαιτείται θερμομόνωση.
Υπόδειξη!

Τοποθετήστε επί τόπου στην εγκατάσταση μια θερμομόνωση για την
περίπτωση σχηματισμού νερού συμπυκνώματος.
586 — Ελληνικά
DN32 DN40
(bar)
0
X ---
X ---
--- X
--- ---
Variomat Touch — 22.07.2024
Τοποθέτηση του στοιχείου μέτρησης βάρους
7.3.6
ΠΡΟΣΟΧΗ
Πρόκληση ζημιών στο δοχείο μέτρησης πίεσης εξαιτίας εσφαλμένης
DN50
τοποθέτησης
Από την εσφαλμένη συναρμολόγηση μπορεί να προκληθούν σφάλματα,
---
δυσλειτουργίες και εσφαλμένες μετρήσεις του δοχείου μέτρησης πίεσης για τη
---
διάταξη μέτρησης στάθμης LIS.
• Λάβετε υπόψη τις υποδείξεις για τη συναρμολόγηση του δοχείου
---
μέτρησης πίεσης.
X
Η διάταξη μέτρηση στάθμης «LIS» λειτουργεί με δοχείο μέτρησης πίεσης.
Συναρμολογήστε το αφού το βασικό δοχείο βρεθεί στην οριστική του θέση,
 7.3.3 "Τοποθέτηση των δοχείων",  584. Λάβετε υπόψη τις ακόλουθες
υποδείξεις:
• Αφαιρέστε την ασφάλεια μεταφοράς (ορθογωνισμένο ξύλο) από το πέλμα
στήριξης του βασικού δοχείου.
• Αντικαταστήστε την ασφάλεια μεταφοράς με το δοχείο μέτρησης πίεσης.
– Το δοχείο μέτρησης πίεσης μπορεί προαιρετικά να στερεωθεί με τις
συνοδευτικές βίδες στο πέλμα στήριξης του βασικού δοχείου. Ωστόσο,
η στερέωση δεν είναι απαραίτητη.
• Αποφύγετε τις απότομες επιβαρύνσεις του δοχείου μέτρησης πίεσης π.χ.
από μεταγενέστερη ευθυγράμμιση του δοχείου.
• Συνδέστε το βασικό δοχείο και το πρώτο δευτερεύον δοχείο με εύκαμπτους
σωλήνες σύνδεσης.
– Χρησιμοποιήστε τα παρεχόμενα σετ σύνδεσης,  7.3.3 "Τοποθέτηση
των δοχείων",  584.
• Εκτελέστε μια μηδενική μέτρηση της στάθμης πλήρωσης αφού το βασικό
δοχείο ευθυγραμμιστεί και είναι εντελώς εκκενωμένο,  8.6 "Ρύθμιση
παραμέτρων του συστήματος ελέγχου από το μενού πελάτη",  592.
Τιμές αναφοράς για τις μετρήσεις στάθμης:
Βασικό δοχείο
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
Υπόδειξη!

Το στοιχείο μέτρησης βάρους δεν είναι ανθεκτικό σε υδραυλικά
πλήγματα και απαγορεύεται να βαφεί!
Παραλλαγές συνδεσμολογίας και αναπλήρωσης
7.4
Λειτουργία
7.4.1
Η τρέχουσα στάθμη πλήρωσης στο βασικό δοχείο καταγράφεται μέσω του
αισθητήρα στάθμης LIS και αναλύεται από το σύστημα ελέγχου. Η τιμή της
ελάχιστης στάθμης πλήρωσης καταχωρίζει στο μενού πελάτη του συστήματος
ελέγχου. Αν η ελάχιστη στάθμη πλήρωσης μειωθεί κάτω από το όριο, ανοίγει η
βαλβίδα αναπλήρωσης WV και γεμίζει το βασικό δοχείο.
Υπόδειξη!

Για την πραγματοποίηση της αναπλήρωσης από το δίκτυο πόσιμου
νερού, η Reflex προσφέρει το Fillset με ενσωματωμένο απομονωτή
συστήματος και την εγκατάσταση αποσκλήρυνσης Fillsoft,  4.6
"Προαιρετικός πρόσθετος εξοπλισμός",  578.
Περιοχή μέτρησης
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
