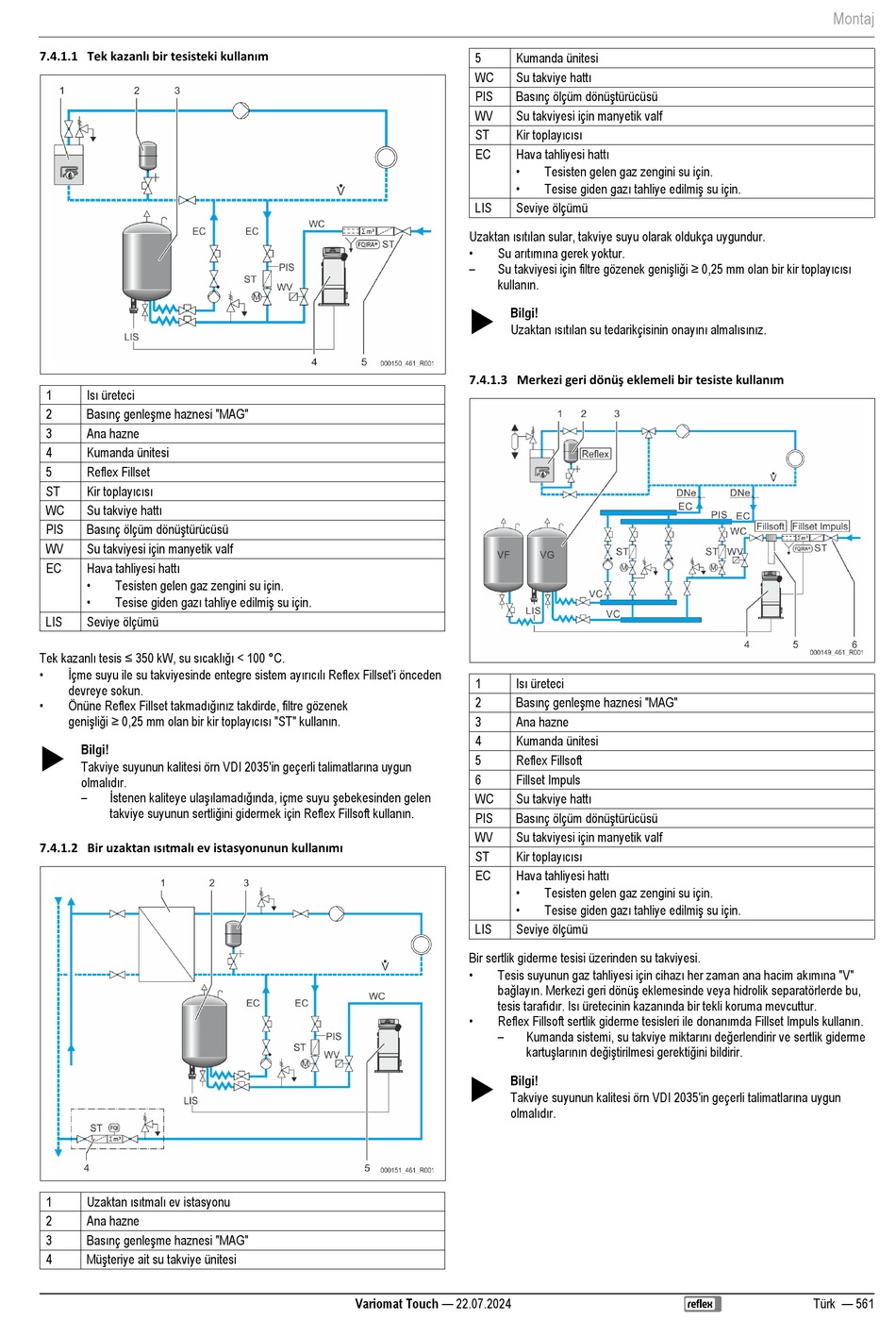

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 561

7.4.1.1 Tek kazanlı bir tesisteki kullanım
Isı üreteci
1
Basınç genleşme haznesi "MAG"
2
3 Ana hazne
4 Kumanda ünitesi
5 Reflex Fillset
Kir toplayıcısı
ST
Su takviye hattı
WC
Basınç ölçüm dönüştürücüsü
PIS
WV Su takviyesi için manyetik valf
Hava tahliyesi hattı
EC
•
Tesisten gelen gaz zengini su için.
• Tesise giden gazı tahliye edilmiş su için.
LIS Seviye ölçümü
Tek kazanlı tesis ≤ 350 kW, su sıcaklığı < 100 °C.
• İçme suyu ile su takviyesinde entegre sistem ayırıcılı Reflex Fillset'i önceden
devreye sokun.
• Önüne Reflex Fillset takmadığınız takdirde, filtre gözenek
genişliği ≥ 0,25 mm olan bir kir toplayıcısı "ST" kullanın.

Bilgi!
Takviye suyunun kalitesi örn VDI 2035'in geçerli talimatlarına uygun
olmalıdır.
– İstenen kaliteye ulaşılamadığında, içme suyu şebekesinden gelen
takviye suyunun sertliğini gidermek için Reflex Fillsoft kullanın.
7.4.1.2 Bir uzaktan ısıtmalı ev istasyonunun kullanımı
Uzaktan ısıtmalı ev istasyonu
1
2 Ana hazne
Basınç genleşme haznesi "MAG"
3
Müşteriye ait su takviye ünitesi
4
5 Kumanda ünitesi
Su takviye hattı
WC
Basınç ölçüm dönüştürücüsü
PIS
WV Su takviyesi için manyetik valf
Kir toplayıcısı
ST
Hava tahliyesi hattı
EC
•
•
LIS Seviye ölçümü
Uzaktan ısıtılan sular, takviye suyu olarak oldukça uygundur.
• Su arıtımına gerek yoktur.
– Su takviyesi için filtre gözenek genişliği ≥ 0,25 mm olan bir kir toplayıcısı
kullanın.

Bilgi!
Uzaktan ısıtılan su tedarikçisinin onayını almalısınız.
7.4.1.3 Merkezi geri dönüş eklemeli bir tesiste kullanım
Isı üreteci
1
Basınç genleşme haznesi "MAG"
2
3 Ana hazne
4 Kumanda ünitesi
5 Reflex Fillsoft
6 Fillset Impuls
Su takviye hattı
WC
Basınç ölçüm dönüştürücüsü
PIS
WV Su takviyesi için manyetik valf
Kir toplayıcısı
ST
Hava tahliyesi hattı
EC
•
•
LIS Seviye ölçümü
Bir sertlik giderme tesisi üzerinden su takviyesi.
• Tesis suyunun gaz tahliyesi için cihazı her zaman ana hacim akımına "V"
bağlayın. Merkezi geri dönüş eklemesinde veya hidrolik separatörlerde bu,
tesis tarafıdır. Isı üretecinin kazanında bir tekli koruma mevcuttur.
• Reflex Fillsoft sertlik giderme tesisleri ile donanımda Fillset Impuls kullanın.
–

Bilgi!
Takviye suyunun kalitesi örn VDI 2035'in geçerli talimatlarına uygun
olmalıdır.
Variomat Touch — 22.07.2024
Tesisten gelen gaz zengini su için.
Tesise giden gazı tahliye edilmiş su için.
Tesisten gelen gaz zengini su için.
Tesise giden gazı tahliye edilmiş su için.
Kumanda sistemi, su takviye miktarını değerlendirir ve sertlik giderme
kartuşlarının değiştirilmesi gerektiğini bildirir.
Montaj
Türk — 561
