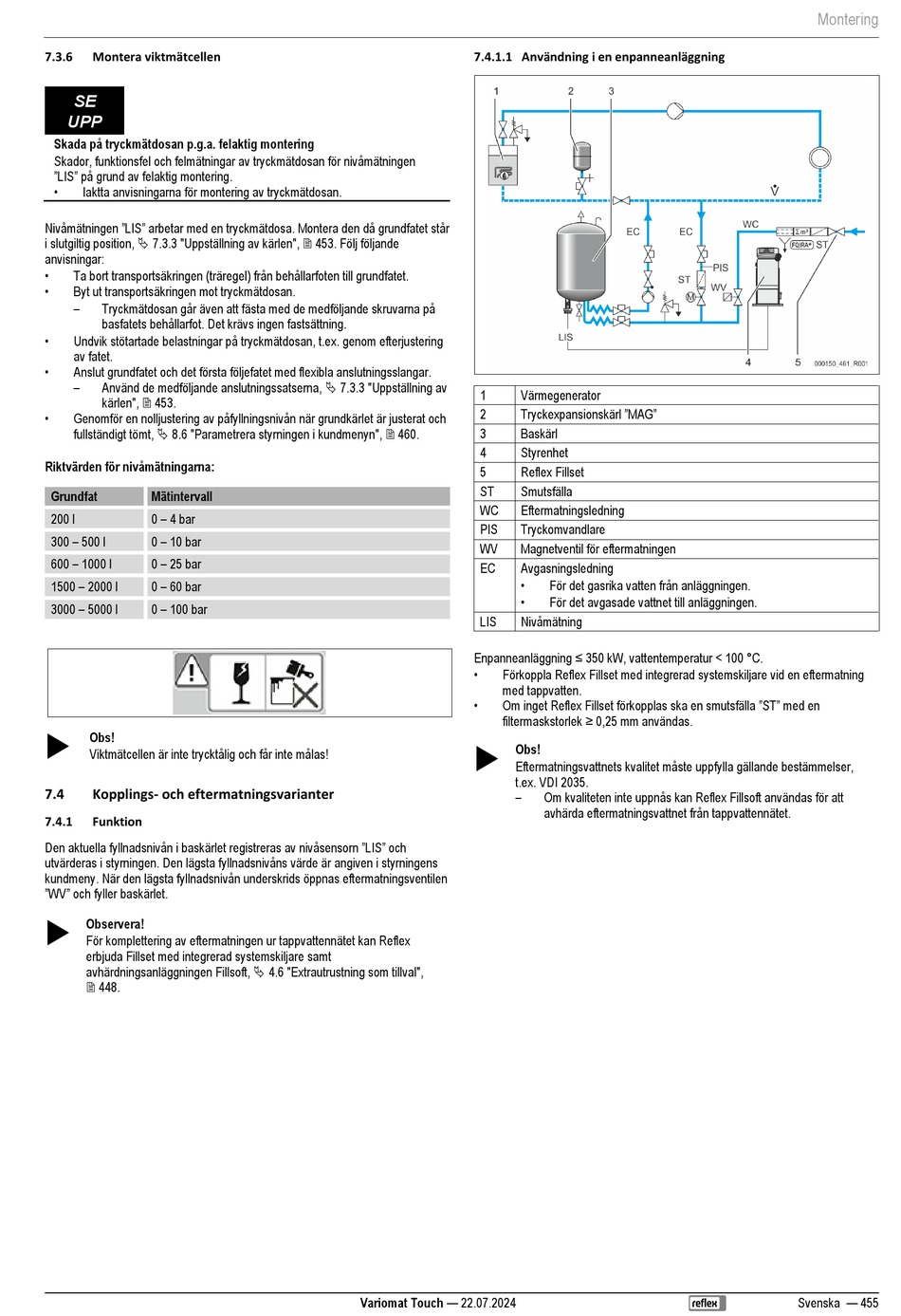

7.3.6 Montera viktmätcellen
SE
UPP
Skada på tryckmätdosan p.g.a. felaktig montering
Skador, funktionsfel och felmätningar av tryckmätdosan för nivåmätningen
"LIS" på grund av felaktig montering.
•
Iaktta anvisningarna för montering av tryckmätdosan.
Nivåmätningen "LIS" arbetar med en tryckmätdosa. Montera den då grundfatet står
i slutgiltig position,  7.3.3 "Uppställning av kärlen",  453. Följ följande
anvisningar:
•
Ta bort transportsäkringen (träregel) från behållarfoten till grundfatet.
•
Byt ut transportsäkringen mot tryckmätdosan.
–
Tryckmätdosan går även att fästa med de medföljande skruvarna på
basfatets behållarfot. Det krävs ingen fastsättning.
•
Undvik stötartade belastningar på tryckmätdosan, t.ex. genom efterjustering
av fatet.
•
Anslut grundfatet och det första följefatet med flexibla anslutningsslangar.
–
Använd de medföljande anslutningssatserna,  7.3.3 "Uppställning av
kärlen",  453.
•
Genomför en nolljustering av påfyllningsnivån när grundkärlet är justerat och
fullständigt tömt,  8.6 "Parametrera styrningen i kundmenyn",  460.
Riktvärden för nivåmätningarna:
Grundfat Mätintervall
0 – 4 bar
200 l
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar

Obs!
Viktmätcellen är inte trycktålig och får inte målas!
7.4 Kopplings- och eftermatningsvarianter
7.4.1 Funktion
Den aktuella fyllnadsnivån i baskärlet registreras av nivåsensorn "LIS" och
utvärderas i styrningen. Den lägsta fyllnadsnivåns värde är angiven i styrningens
kundmeny. När den lägsta fyllnadsnivån underskrids öppnas eftermatningsventilen
"WV" och fyller baskärlet.

Observera!
För komplettering av eftermatningen ur tappvattennätet kan Reflex
erbjuda Fillset med integrerad systemskiljare samt
avhärdningsanläggningen Fillsoft,  4.6 "Extrautrustning som tillval",
 448.
7.4.1.1 Användning i en enpanneanläggning
1 Värmegenerator
Tryckexpansionskärl "MAG"
2
3 Baskärl
4 Styrenhet
5 Reflex Fillset
ST Smutsfälla
WC Eftermatningsledning
PIS Tryckomvandlare
WV Magnetventil för eftermatningen
EC Avgasningsledning
•
•
LIS Nivåmätning
Enpanneanläggning ≤ 350 kW, vattentemperatur < 100 °C.
•
Förkoppla Reflex Fillset med integrerad systemskiljare vid en eftermatning
med tappvatten.
• Om inget Reflex Fillset förkopplas ska en smutsfälla "ST" med en
filtermaskstorlek ≥ 0,25 mm användas.

Obs!
Eftermatningsvattnets kvalitet måste uppfylla gällande bestämmelser,
t.ex. VDI 2035.
–
Variomat Touch — 22.07.2024
För det gasrika vatten från anläggningen.
För det avgasade vattnet till anläggningen.
Om kvaliteten inte uppnås kan Reflex Fillsoft användas för att
avhärda eftermatningsvattnet från tappvattennätet.
Montering
