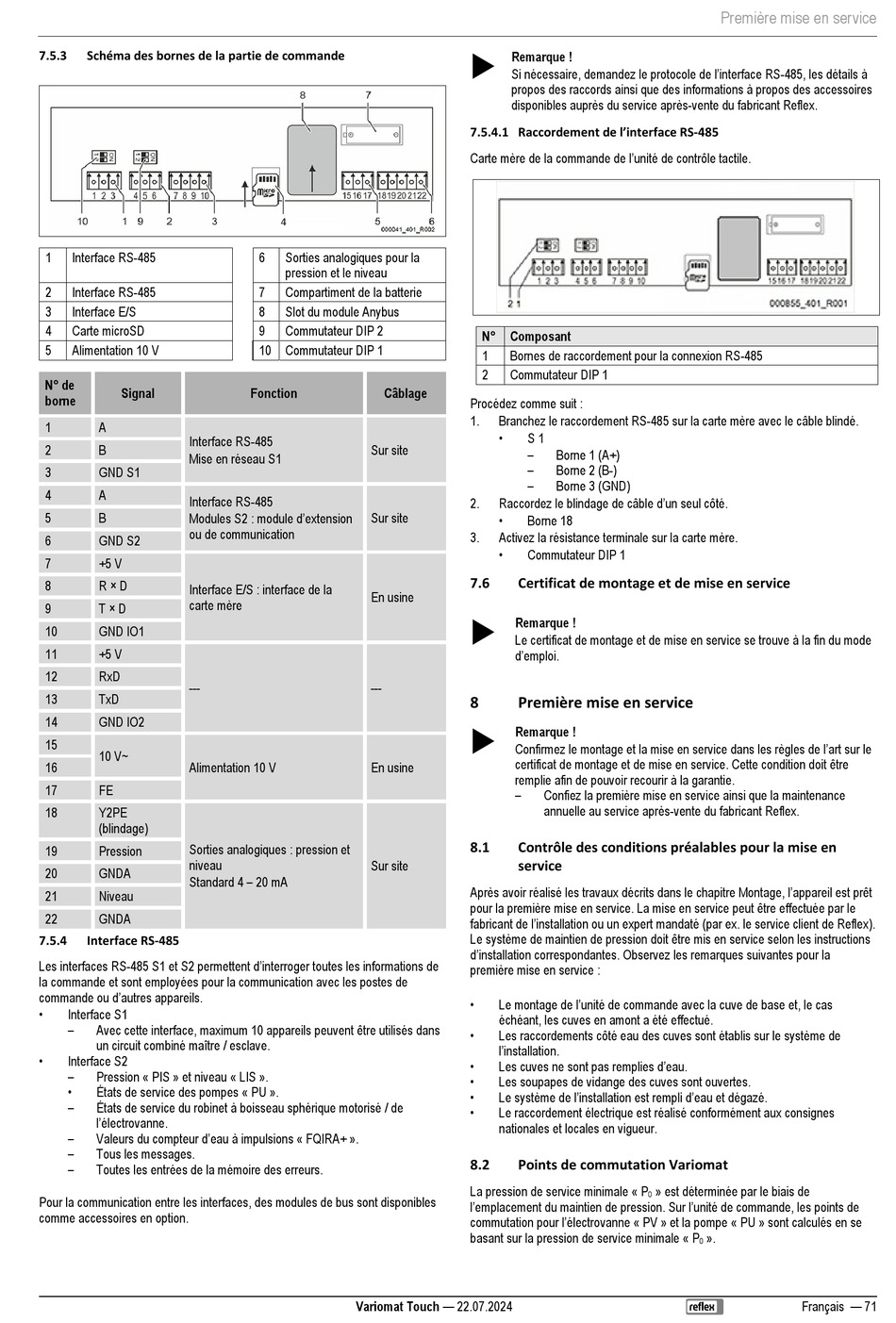

7.5.3
Schéma des bornes de la partie de commande
1
Interface RS-485
2
Interface RS-485
3
Interface E/S
4
Carte microSD
5
Alimentation 10 V
N° de
Signal
borne
1
A
Interface RS-485
2
B
Mise en réseau S1
3
GND S1
4
A
Interface RS-485
Modules S2 : module d'extension
5
B
ou de communication
6
GND S2
7
+5 V
8
R × D
Interface E/S : interface de la
carte mère
9
T × D
10
GND IO1
11
+5 V
12
RxD
---
13
TxD
14
GND IO2
15
10 V~
16
Alimentation 10 V
17
FE
18
Y2PE
(blindage)
Sorties analogiques : pression et
19
Pression
niveau
20
GNDA
Standard 4 – 20 mA
21
Niveau
22
GNDA
7.5.4
Interface RS-485
Les interfaces RS-485 S1 et S2 permettent d'interroger toutes les informations de
la commande et sont employées pour la communication avec les postes de
commande ou d'autres appareils.
Interface S1
Avec cette interface, maximum 10 appareils peuvent être utilisés dans
un circuit combiné maître / esclave.
Interface S2
Pression « PIS » et niveau « LIS ».
États de service des pompes « PU ».
États de service du robinet à boisseau sphérique motorisé / de
l'électrovanne.
Valeurs du compteur d'eau à impulsions « FQIRA+ ».
Tous les messages.
Toutes les entrées de la mémoire des erreurs.
Pour la communication entre les interfaces, des modules de bus sont disponibles
comme accessoires en option.
6
Sorties analogiques pour la
pression et le niveau
7
Compartiment de la batterie
8
Slot du module Anybus
9
Commutateur DIP 2
10 Commutateur DIP 1
Fonction
Câblage
Sur site
Sur site
En usine
---
En usine
Sur site
Variomat Touch — 22.07.2024

Remarque !
Si nécessaire, demandez le protocole de l'interface RS-485, les détails à
propos des raccords ainsi que des informations à propos des accessoires
disponibles auprès du service après-vente du fabricant Reflex.
7.5.4.1 Raccordement de l'interface RS-485
Carte mère de la commande de l'unité de contrôle tactile.
Composant
1
Bornes de raccordement pour la connexion RS-485
2
Commutateur DIP 1
Procédez comme suit :
1.
Branchez le raccordement RS-485 sur la carte mère avec le câble blindé.
S 1
Borne 1 (A+)
Borne 2 (B-)
Borne 3 (GND)
Raccordez le blindage de câble d'un seul côté.
2.
Borne 18
3.
Activez la résistance terminale sur la carte mère.
Commutateur DIP 1
7.6
Certificat de montage et de mise en service

Remarque !
Le certificat de montage et de mise en service se trouve à la fin du mode
d'emploi.
8
Première mise en service

Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur le
certificat de montage et de mise en service. Cette condition doit être
remplie afin de pouvoir recourir à la garantie.
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
8.1
Contrôle des conditions préalables pour la mise en
service
Après avoir réalisé les travaux décrits dans le chapitre Montage, l'appareil est prêt
pour la première mise en service. La mise en service peut être effectuée par le
fabricant de l'installation ou un expert mandaté (par ex. le service client de Reflex).
Le système de maintien de pression doit être mis en service selon les instructions
d'installation correspondantes. Observez les remarques suivantes pour la
première mise en service :
Le montage de l'unité de commande avec la cuve de base et, le cas
échéant, les cuves en amont a été effectué.
Les raccordements côté eau des cuves sont établis sur le système de
l'installation.
Les cuves ne sont pas remplies d'eau.
Les soupapes de vidange des cuves sont ouvertes.
Le système de l'installation est rempli d'eau et dégazé.
Le raccordement électrique est réalisé conformément aux consignes
nationales et locales en vigueur.
8.2
Points de commutation Variomat
La pression de service minimale « P
l'emplacement du maintien de pression. Sur l'unité de commande, les points de
commutation pour l'électrovanne « PV » et la pompe « PU » sont calculés en se
basant sur la pression de service minimale « P
Première mise en service
» est déterminée par le biais de
0
».
0
Français — 71
