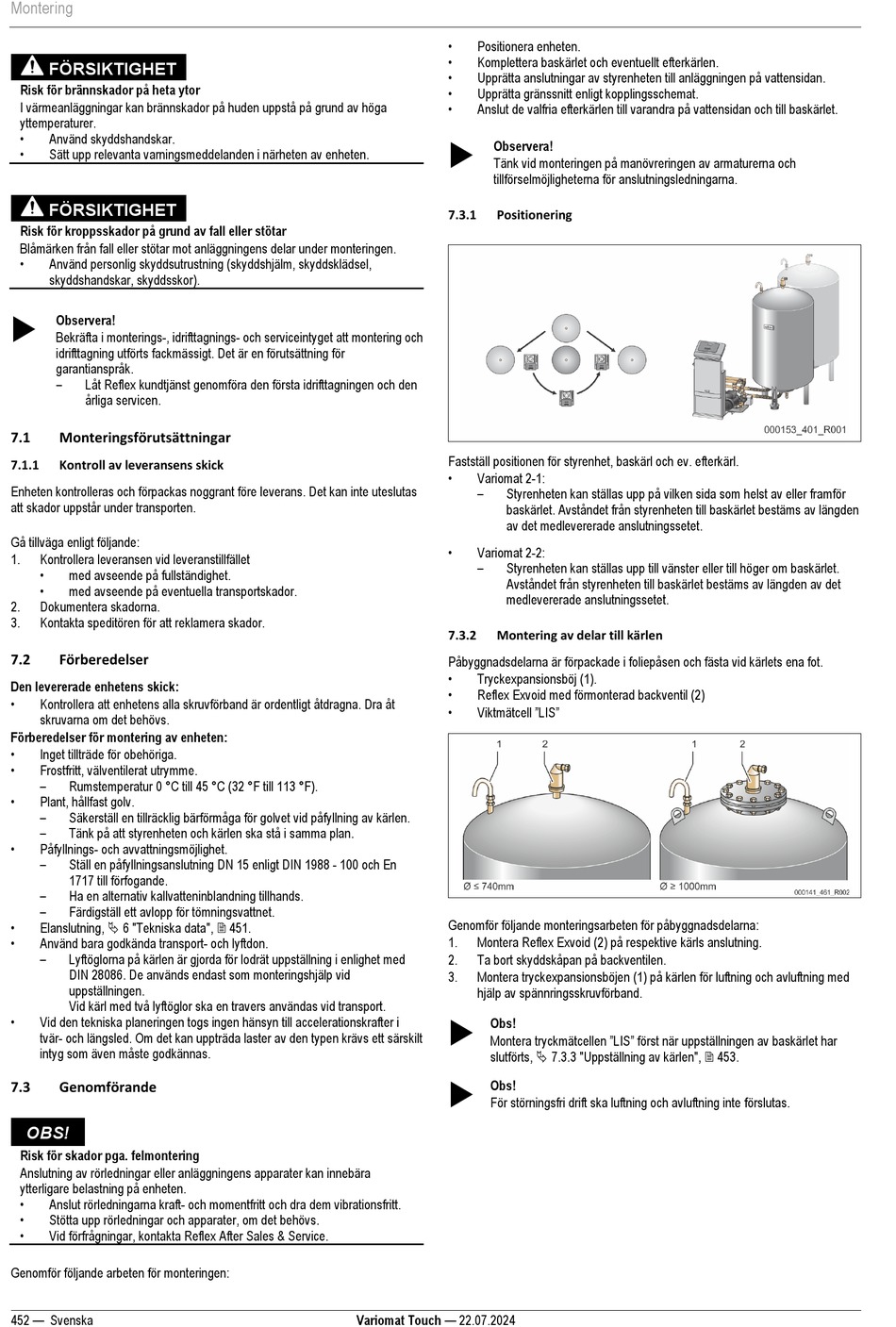

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 452

Montering
FÖRSIKTIGHET
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
•
Använd skyddshandskar.
•
Sätt upp relevanta varningsmeddelanden i närheten av enheten.
FÖRSIKTIGHET
Risk för kroppsskador på grund av fall eller stötar
Blåmärken från fall eller stötar mot anläggningens delar under monteringen.
•
Använd personlig skyddsutrustning (skyddshjälm, skyddsklädsel,
skyddshandskar, skyddsskor).

Observera!
Bekräfta i monterings-, idrifttagnings- och serviceintyget att montering och
idrifttagning utförts fackmässigt. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och den
årliga servicen.
7.1 Monteringsförutsättningar
7.1.1 Kontroll av leveransens skick
Enheten kontrolleras och förpackas noggrant före leverans. Det kan inte uteslutas
att skador uppstår under transporten.
Gå tillväga enligt följande:
1. Kontrollera leveransen vid leveranstillfället
•
med avseende på fullständighet.
•
med avseende på eventuella transportskador.
2. Dokumentera skadorna.
3. Kontakta speditören för att reklamera skador.
7.2 Förberedelser
Den levererade enhetens skick:
•
Kontrollera att enhetens alla skruvförband är ordentligt åtdragna. Dra åt
skruvarna om det behövs.
Förberedelser för montering av enheten:
•
Inget tillträde för obehöriga.
•
Frostfritt, välventilerat utrymme.
–
Rumstemperatur 0 °C till 45 °C (32 °F till 113 °F).
•
Plant, hållfast golv.
–
Säkerställ en tillräcklig bärförmåga för golvet vid påfyllning av kärlen.
–
Tänk på att styrenheten och kärlen ska stå i samma plan.
•
Påfyllnings- och avvattningsmöjlighet.
–
Ställ en påfyllningsanslutning DN 15 enligt DIN 1988 - 100 och En
1717 till förfogande.
–
Ha en alternativ kallvatteninblandning tillhands.
–
Färdigställ ett avlopp för tömningsvattnet.
•
Elanslutning,  6 "Tekniska data",  451.
•
Använd bara godkända transport- och lyftdon.
–
Lyftöglorna på kärlen är gjorda för lodrät uppställning i enlighet med
DIN 28086. De används endast som monteringshjälp vid
uppställningen.
Vid kärl med två lyftöglor ska en travers användas vid transport.
•
Vid den tekniska planeringen togs ingen hänsyn till accelerationskrafter i
tvär- och längsled. Om det kan uppträda laster av den typen krävs ett särskilt
intyg som även måste godkännas.
7.3 Genomförande
OBS!
Risk för skador pga. felmontering
Anslutning av rörledningar eller anläggningens apparater kan innebära
ytterligare belastning på enheten.
•
Anslut rörledningarna kraft- och momentfritt och dra dem vibrationsfritt.
•
Stötta upp rörledningar och apparater, om det behövs.
•
Vid förfrågningar, kontakta Reflex After Sales & Service.
Genomför följande arbeten för monteringen:
452 — Svenska
•
Positionera enheten.
•
Komplettera baskärlet och eventuellt efterkärlen.
•
Upprätta anslutningar av styrenheten till anläggningen på vattensidan.
•
Upprätta gränssnitt enligt kopplingsschemat.
•
Anslut de valfria efterkärlen till varandra på vattensidan och till baskärlet.

Observera!
Tänk vid monteringen på manövreringen av armaturerna och
tillförselmöjligheterna för anslutningsledningarna.
7.3.1 Positionering
Fastställ positionen för styrenhet, baskärl och ev. efterkärl.
•
Variomat 2-1:
–
Styrenheten kan ställas upp på vilken sida som helst av eller framför
baskärlet. Avståndet från styrenheten till baskärlet bestäms av längden
av det medlevererade anslutningssetet.
•
Variomat 2-2:
–
Styrenheten kan ställas upp till vänster eller till höger om baskärlet.
Avståndet från styrenheten till baskärlet bestäms av längden av det
medlevererade anslutningssetet.
7.3.2 Montering av delar till kärlen
Påbyggnadsdelarna är förpackade i foliepåsen och fästa vid kärlets ena fot.
•
Tryckexpansionsböj (1).
•
Reflex Exvoid med förmonterad backventil (2)
• Viktmätcell "LIS"
Genomför följande monteringsarbeten för påbyggnadsdelarna:
1. Montera Reflex Exvoid (2) på respektive kärls anslutning.
2. Ta bort skyddskåpan på backventilen.
3. Montera tryckexpansionsböjen (1) på kärlen för luftning och avluftning med
hjälp av spännringsskruvförband.

Obs!
Montera tryckmätcellen "LIS" först när uppställningen av baskärlet har
slutförts,  7.3.3 "Uppställning av kärlen",  453.

Obs!
För störningsfri drift ska luftning och avluftning inte förslutas.
