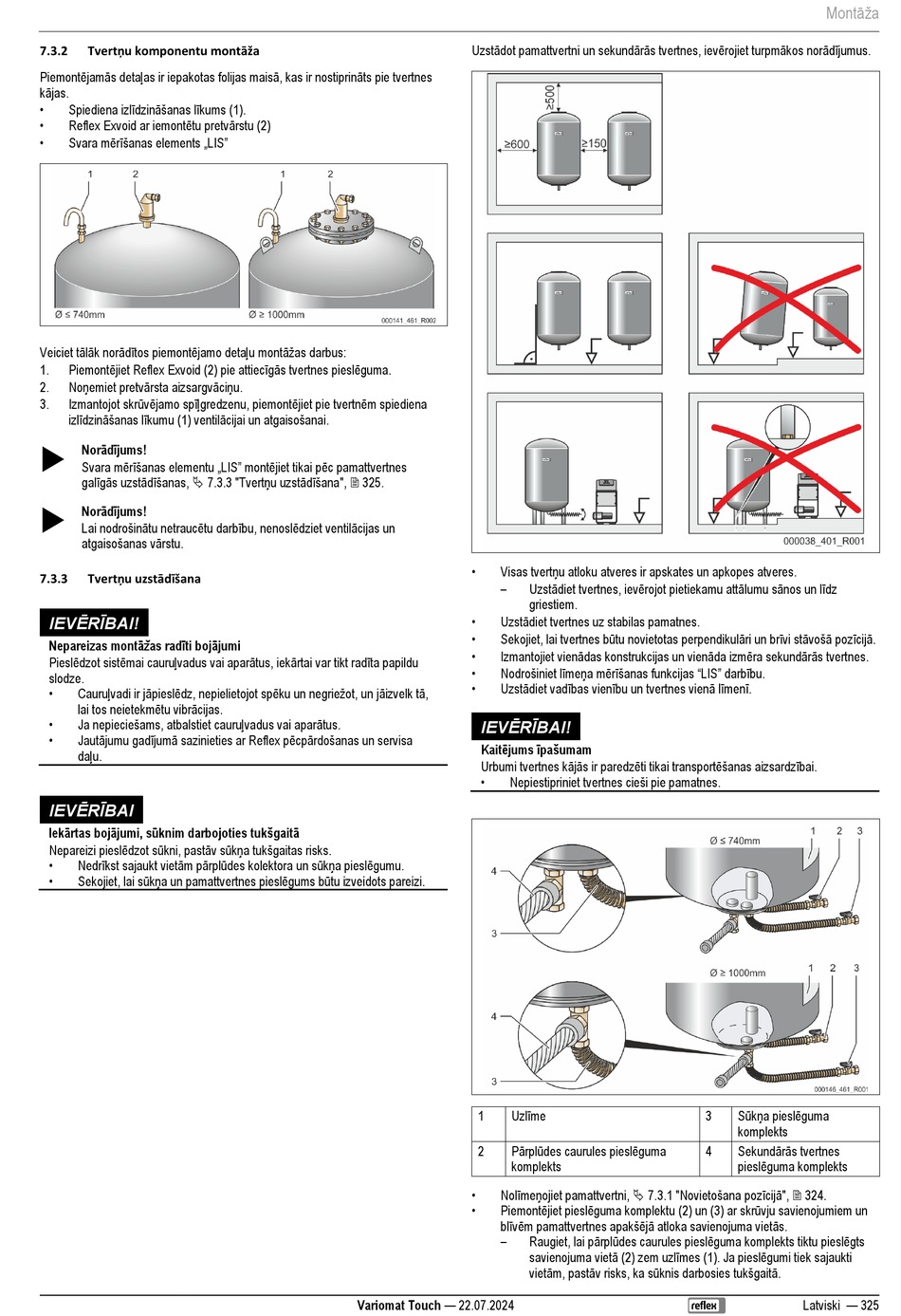

Tvertņu komponentu montāža
7.3.2
Piemontējamās detaļas ir iepakotas folijas maisā, kas ir nostiprināts pie tvertnes
kājas.
• Spiediena izlīdzināšanas līkums (1).
• Reflex Exvoid ar iemontētu pretvārstu (2)
• Svara mērīšanas elements „LIS"
Veiciet tālāk norādītos piemontējamo detaļu montāžas darbus:
Piemontējiet Reflex Exvoid (2) pie attiecīgās tvertnes pieslēguma.
1.
Noņemiet pretvārsta aizsargvāciņu.
2.
Izmantojot skrūvējamo spīļgredzenu, piemontējiet pie tvertnēm spiediena
3.
izlīdzināšanas līkumu (1) ventilācijai un atgaisošanai.
Norādījums!

Svara mērīšanas elementu „LIS" montējiet tikai pēc pamattvertnes
galīgās uzstādīšanas,  7.3.3 "Tvertņu uzstādīšana",  325.
Norādījums!

Lai nodrošinātu netraucētu darbību, nenoslēdziet ventilācijas un
atgaisošanas vārstu.
Tvertņu uzstādīšana
7.3.3
IEVĒRĪBAI!
Nepareizas montāžas radīti bojājumi
Pieslēdzot sistēmai cauruļvadus vai aparātus, iekārtai var tikt radīta papildu
slodze.
• Cauruļvadi ir jāpieslēdz, nepielietojot spēku un negriežot, un jāizvelk tā,
lai tos neietekmētu vibrācijas.
• Ja nepieciešams, atbalstiet cauruļvadus vai aparātus.
• Jautājumu gadījumā sazinieties ar Reflex pēcpārdošanas un servisa
daļu.
IEVĒRĪBAI
Iekārtas bojājumi, sūknim darbojoties tukšgaitā
Nepareizi pieslēdzot sūkni, pastāv sūkņa tukšgaitas risks.
• Nedrīkst sajaukt vietām pārplūdes kolektora un sūkņa pieslēgumu.
• Sekojiet, lai sūkņa un pamattvertnes pieslēgums būtu izveidots pareizi.
Uzstādot pamattvertni un sekundārās tvertnes, ievērojiet turpmākos norādījumus.
• Visas tvertņu atloku atveres ir apskates un apkopes atveres.
–
• Uzstādiet tvertnes uz stabilas pamatnes.
• Sekojiet, lai tvertnes būtu novietotas perpendikulāri un brīvi stāvošā pozīcijā.
• Izmantojiet vienādas konstrukcijas un vienāda izmēra sekundārās tvertnes.
• Nodrošiniet līmeņa mērīšanas funkcijas "LIS" darbību.
• Uzstādiet vadības vienību un tvertnes vienā līmenī.
IEVĒRĪBAI!
Kaitējums īpašumam
Urbumi tvertnes kājās ir paredzēti tikai transportēšanas aizsardzībai.
• Nepiestipriniet tvertnes cieši pie pamatnes.
Uzlīme
1
Pārplūdes caurules pieslēguma
2
komplekts
• Nolīmeņojiet pamattvertni,  7.3.1 "Novietošana pozīcijā",  324.
• Piemontējiet pieslēguma komplektu (2) un (3) ar skrūvju savienojumiem un
blīvēm pamattvertnes apakšējā atloka savienojuma vietās.
–
Variomat Touch — 22.07.2024
Uzstādiet tvertnes, ievērojot pietiekamu attālumu sānos un līdz
griestiem.
Raugiet, lai pārplūdes caurules pieslēguma komplekts tiktu pieslēgts
savienojuma vietā (2) zem uzlīmes (1). Ja pieslēgumi tiek sajaukti
vietām, pastāv risks, ka sūknis darbosies tukšgaitā.
Montāža
Sūkņa pieslēguma
3
komplekts
Sekundārās tvertnes
4
pieslēguma komplekts
Latviski — 325
