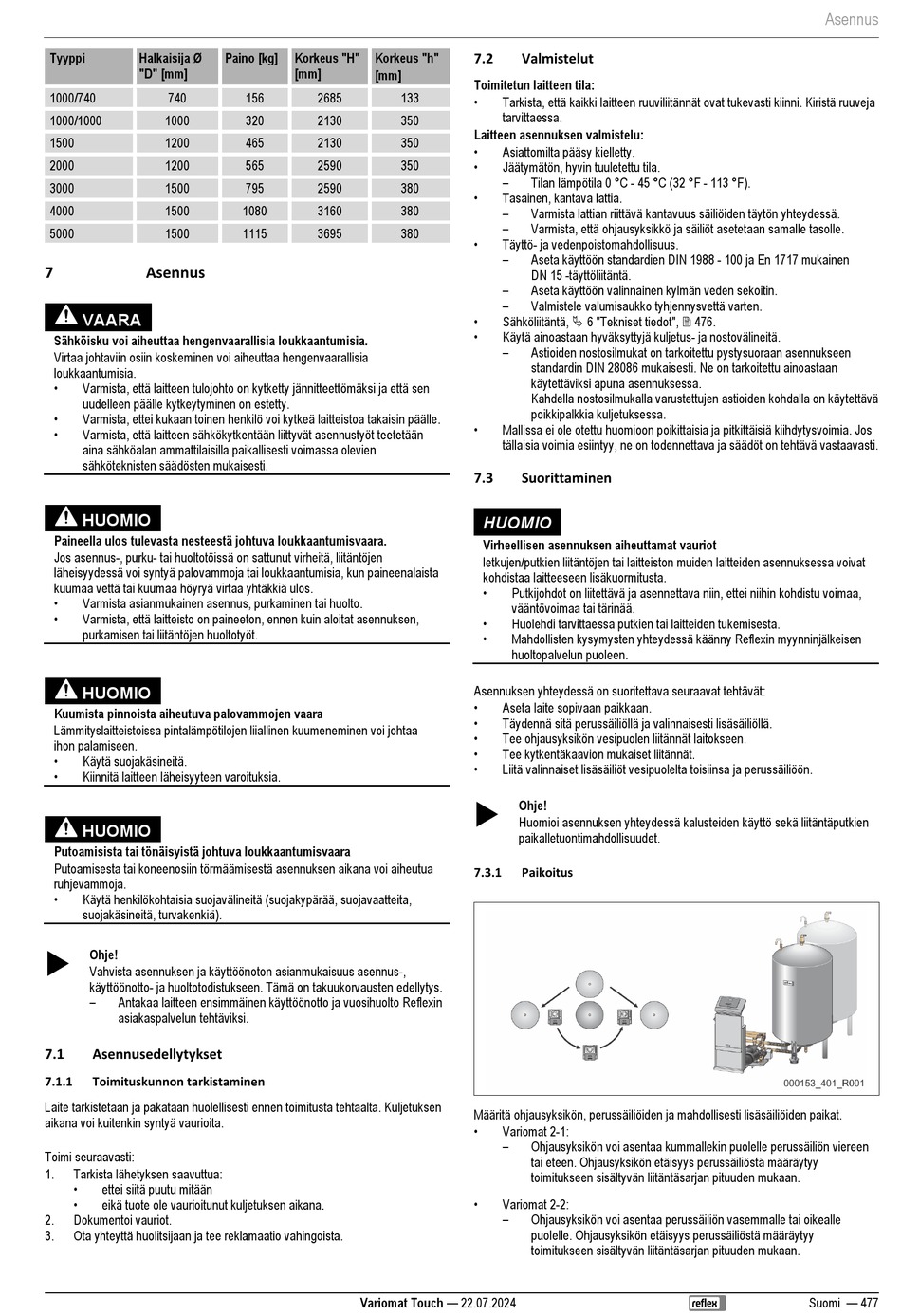

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 477

Tyyppi Halkaisija Ø
"D" [mm]
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Asennus
VAARA
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia.
Virtaa johtaviin osiin koskeminen voi aiheuttaa hengenvaarallisia
loukkaantumisia.
•
Varmista, että laitteen tulojohto on kytketty jännitteettömäksi ja että sen
uudelleen päälle kytkeytyminen on estetty.
•
Varmista, ettei kukaan toinen henkilö voi kytkeä laitteistoa takaisin päälle.
•
Varmista, että laitteen sähkökytkentään liittyvät asennustyöt teetetään
aina sähköalan ammattilaisilla paikallisesti voimassa olevien
sähköteknisten säädösten mukaisesti.
HUOMIO
Paineella ulos tulevasta nesteestä johtuva loukkaantumisvaara.
Jos asennus-, purku- tai huoltotöissä on sattunut virheitä, liitäntöjen
läheisyydessä voi syntyä palovammoja tai loukkaantumisia, kun paineenalaista
kuumaa vettä tai kuumaa höyryä virtaa yhtäkkiä ulos.
•
Varmista asianmukainen asennus, purkaminen tai huolto.
•
Varmista, että laitteisto on paineeton, ennen kuin aloitat asennuksen,
purkamisen tai liitäntöjen huoltotyöt.
HUOMIO
Kuumista pinnoista aiheutuva palovammojen vaara
Lämmityslaitteistoissa pintalämpötilojen liiallinen kuumeneminen voi johtaa
ihon palamiseen.
•
Käytä suojakäsineitä.
•
Kiinnitä laitteen läheisyyteen varoituksia.
HUOMIO
Putoamisista tai tönäisyistä johtuva loukkaantumisvaara
Putoamisesta tai koneenosiin törmäämisestä asennuksen aikana voi aiheutua
ruhjevammoja.
•
Käytä henkilökohtaisia suojavälineitä (suojakypärää, suojavaatteita,
suojakäsineitä, turvakenkiä).

Ohje!
Vahvista asennuksen ja käyttöönoton asianmukaisuus asennus-,
käyttöönotto- ja huoltotodistukseen. Tämä on takuukorvausten edellytys.
–
Antakaa laitteen ensimmäinen käyttöönotto ja vuosihuolto Reflexin
asiakaspalvelun tehtäviksi.
7.1 Asennusedellytykset
7.1.1 Toimituskunnon tarkistaminen
Laite tarkistetaan ja pakataan huolellisesti ennen toimitusta tehtaalta. Kuljetuksen
aikana voi kuitenkin syntyä vaurioita.
Toimi seuraavasti:
1. Tarkista lähetyksen saavuttua:
•
ettei siitä puutu mitään
•
eikä tuote ole vaurioitunut kuljetuksen aikana.
2. Dokumentoi vauriot.
3. Ota yhteyttä huolitsijaan ja tee reklamaatio vahingoista.
Paino [kg] Korkeus "H" Korkeus "h"
[mm]
[mm]
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
Variomat Touch — 22.07.2024
7.2 Valmistelut
Toimitetun laitteen tila:
133 •
Tarkista, että kaikki laitteen ruuviliitännät ovat tukevasti kiinni. Kiristä ruuveja
tarvittaessa.
350
Laitteen asennuksen valmistelu:
350
•
Asiattomilta pääsy kielletty.
•
350
Jäätymätön, hyvin tuuletettu tila.
–
Tilan lämpötila 0 °C - 45 °C (32 °F - 113 °F).
380
•
Tasainen, kantava lattia.
–
380
Varmista lattian riittävä kantavuus säiliöiden täytön yhteydessä.
–
Varmista, että ohjausyksikkö ja säiliöt asetetaan samalle tasolle.
380
•
Täyttö- ja vedenpoistomahdollisuus.
–
Aseta käyttöön standardien DIN 1988 - 100 ja En 1717 mukainen
DN 15 -täyttöliitäntä.
–
Aseta käyttöön valinnainen kylmän veden sekoitin.
–
Valmistele valumisaukko tyhjennysvettä varten.
•
Sähköliitäntä,  6 "Tekniset tiedot",  476.
•
Käytä ainoastaan hyväksyttyjä kuljetus- ja nostovälineitä.
–
Astioiden nostosilmukat on tarkoitettu pystysuoraan asennukseen
standardin DIN 28086 mukaisesti. Ne on tarkoitettu ainoastaan
käytettäviksi apuna asennuksessa.
Kahdella nostosilmukalla varustettujen astioiden kohdalla on käytettävä
poikkipalkkia kuljetuksessa.
•
Mallissa ei ole otettu huomioon poikittaisia ja pitkittäisiä kiihdytysvoimia. Jos
tällaisia voimia esiintyy, ne on todennettava ja säädöt on tehtävä vastaavasti.
7.3 Suorittaminen
HUOMIO
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa voivat
kohdistaa laitteeseen lisäkuormitusta.
•
Putkijohdot on liitettävä ja asennettava niin, ettei niihin kohdistu voimaa,
vääntövoimaa tai tärinää.
•
Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
•
Mahdollisten kysymysten yhteydessä käänny Reflexin myynninjälkeisen
huoltopalvelun puoleen.
Asennuksen yhteydessä on suoritettava seuraavat tehtävät:
•
Aseta laite sopivaan paikkaan.
•
Täydennä sitä perussäiliöllä ja valinnaisesti lisäsäiliöllä.
•
Tee ohjausyksikön vesipuolen liitännät laitokseen.
•
Tee kytkentäkaavion mukaiset liitännät.
•
Liitä valinnaiset lisäsäiliöt vesipuolelta toisiinsa ja perussäiliöön.

Ohje!
Huomioi asennuksen yhteydessä kalusteiden käyttö sekä liitäntäputkien
paikalletuontimahdollisuudet.
7.3.1 Paikoitus
Määritä ohjausyksikön, perussäiliöiden ja mahdollisesti lisäsäiliöiden paikat.
•
Variomat 2-1:
–
Ohjausyksikön voi asentaa kummallekin puolelle perussäiliön viereen
tai eteen. Ohjausyksikön etäisyys perussäiliöstä määräytyy
toimitukseen sisältyvän liitäntäsarjan pituuden mukaan.
•
Variomat 2-2:
–
Ohjausyksikön voi asentaa perussäiliön vasemmalle tai oikealle
puolelle. Ohjausyksikön etäisyys perussäiliöstä määräytyy
toimitukseen sisältyvän liitäntäsarjan pituuden mukaan.
Asennus
Suomi — 477
