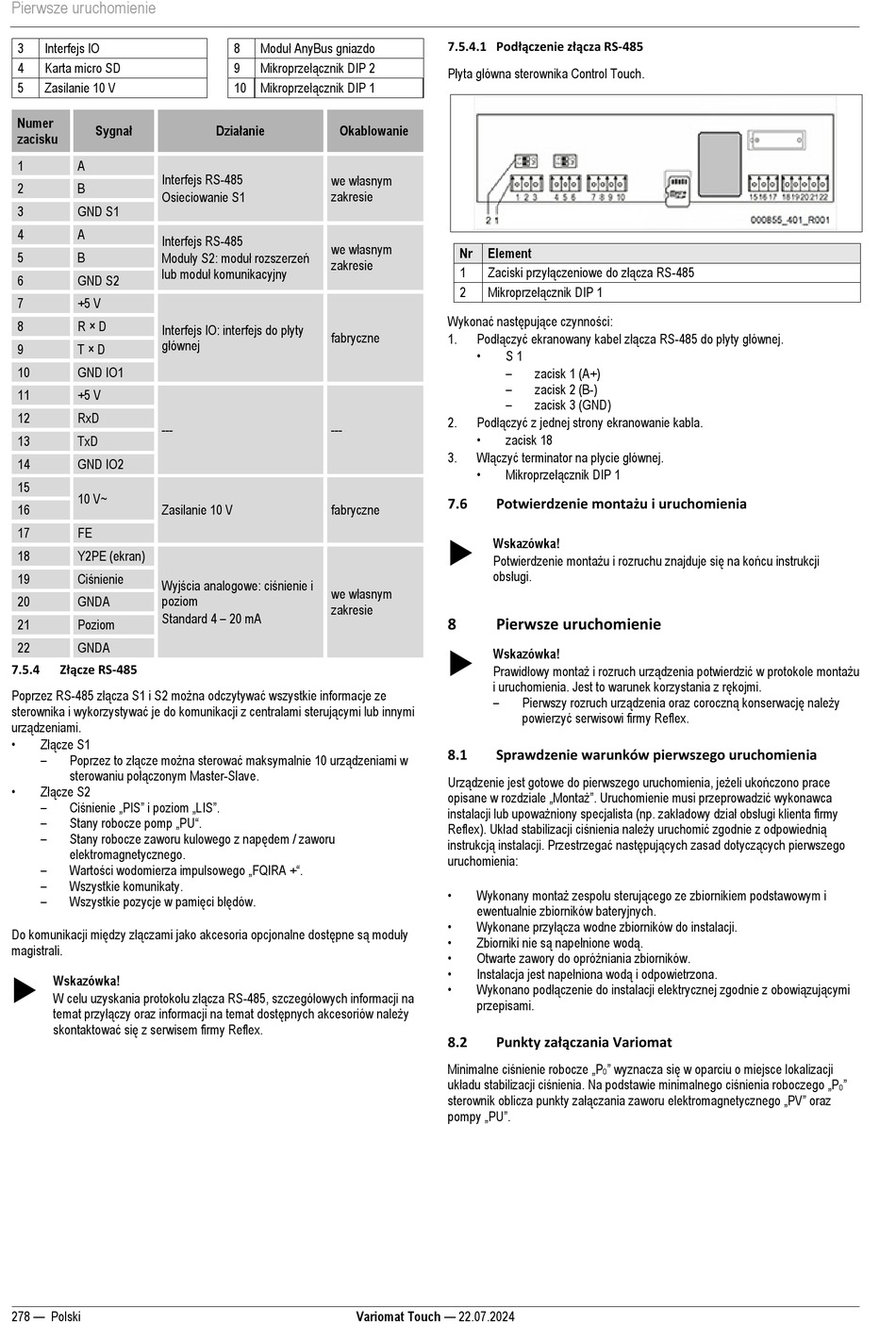

Pierwsze uruchomienie
3 Interfejs IO
4 Karta micro SD
5 Zasilanie 10 V
Numer
Sygnał
zacisku
1 A
Interfejs RS-485
2 B
Osieciowanie S1
3 GND S1
4 A
Interfejs RS-485
Moduły S2: moduł rozszerzeń
5 B
lub moduł komunikacyjny
6 GND S2
7 +5 V
Interfejs IO: interfejs do płyty
8 R × D
głównej
9 T × D
10 GND IO1
11 +5 V
12 RxD
---
13 TxD
14 GND IO2
15
10 V~
16 Zasilanie 10 V
17 FE
18 Y2PE (ekran)
Ciśnienie
19
Wyjścia analogowe: ciśnienie i
20 GNDA poziom
Standard 4 – 20 mA
21 Poziom
22 GNDA
Złącze RS-485
7.5.4
Poprzez RS-485 złącza S1 i S2 można odczytywać wszystkie informacje ze
sterownika i wykorzystywać je do komunikacji z centralami sterującymi lub innymi
urządzeniami.
• Złącze S1
– Poprzez to złącze można sterować maksymalnie 10 urządzeniami w
sterowaniu połączonym Master-Slave.
• Złącze S2
– Ciśnienie „PIS" i poziom „LIS".
– Stany robocze pomp „PU".
– Stany robocze zaworu kulowego z napędem / zaworu
elektromagnetycznego.
– Wartości wodomierza impulsowego „FQIRA +".
–
Wszystkie komunikaty.
– Wszystkie pozycje w pamięci błędów.
Do komunikacji między złączami jako akcesoria opcjonalne dostępne są moduły
magistrali.

Wskazówka!
W celu uzyskania protokołu złącza RS-485, szczegółowych informacji na
temat przyłączy oraz informacji na temat dostępnych akcesoriów należy
skontaktować się z serwisem firmy Reflex.
278 — Polski
Moduł AnyBus gniazdo
8
Mikroprzełącznik DIP 2
9
10 Mikroprzełącznik DIP 1
Działanie
Okablowanie
we własnym
zakresie
we własnym
zakresie
fabryczne
---
fabryczne
we własnym
zakresie
Variomat Touch — 22.07.2024
7.5.4.1 Podłączenie złącza RS-485
Płyta główna sterownika Control Touch.
Nr Element
Zaciski przyłączeniowe do złącza RS-485
1
Mikroprzełącznik DIP 1
2
Wykonać następujące czynności:
Podłączyć ekranowany kabel złącza RS-485 do płyty głównej.
1.
•
S 1
–
zacisk 1 (A+)
–
zacisk 2 (B-)
–
zacisk 3 (GND)
Podłączyć z jednej strony ekranowanie kabla.
2.
•
zacisk 18
Włączyć terminator na płycie głównej.
3.
• Mikroprzełącznik DIP 1
Potwierdzenie montażu i uruchomienia
7.6

Wskazówka!
Potwierdzenie montażu i rozruchu znajduje się na końcu instrukcji
obsługi.
8 Pierwsze uruchomienie

Wskazówka!
Prawidłowy montaż i rozruch urządzenia potwierdzić w protokole montażu
i uruchomienia. Jest to warunek korzystania z rękojmi.
– Pierwszy rozruch urządzenia oraz coroczną konserwację należy
powierzyć serwisowi firmy Reflex.
8.1 Sprawdzenie warunków pierwszego uruchomienia
Urządzenie jest gotowe do pierwszego uruchomienia, jeżeli ukończono prace
opisane w rozdziale „Montaż". Uruchomienie musi przeprowadzić wykonawca
instalacji lub upoważniony specjalista (np. zakładowy dział obsługi klienta firmy
Reflex). Układ stabilizacji ciśnienia należy uruchomić zgodnie z odpowiednią
instrukcją instalacji. Przestrzegać następujących zasad dotyczących pierwszego
uruchomienia:
• Wykonany montaż zespołu sterującego ze zbiornikiem podstawowym i
ewentualnie zbiorników bateryjnych.
• Wykonane przyłącza wodne zbiorników do instalacji.
• Zbiorniki nie są napełnione wodą.
• Otwarte zawory do opróżniania zbiorników.
• Instalacja jest napełniona wodą i odpowietrzona.
• Wykonano podłączenie do instalacji elektrycznej zgodnie z obowiązującymi
przepisami.
Punkty załączania Variomat
8.2
Minimalne ciśnienie robocze „P " wyznacza się w oparciu o miejsce lokalizacji
0
układu stabilizacji ciśnienia. Na podstawie minimalnego ciśnienia roboczego „P
sterownik oblicza punkty załączania zaworu elektromagnetycznego „PV" oraz
pompy „PU".
"
0
