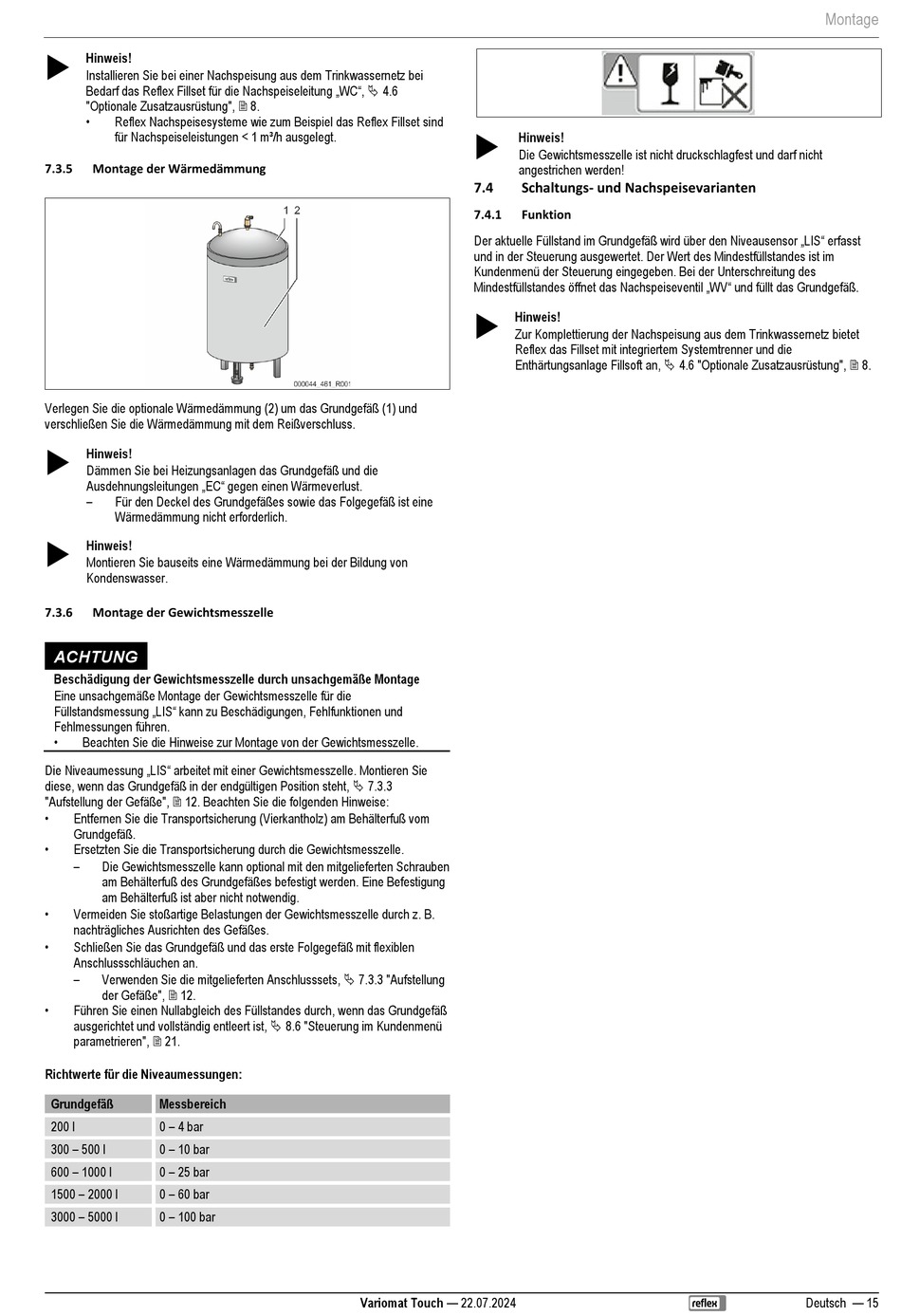

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 15


Hinweis!
Installieren Sie bei einer Nachspeisung aus dem Trinkwassernetz bei
Bedarf das Reflex Fillset für die Nachspeiseleitung „WC",  4.6
"Optionale Zusatzausrüstung",  8.
•
Reflex Nachspeisesysteme wie zum Beispiel das Reflex Fillset sind
für Nachspeiseleistungen < 1 m³/h ausgelegt.
7.3.5 Montage der Wärmedämmung
Verlegen Sie die optionale Wärmedämmung (2) um das Grundgefäß (1) und
verschließen Sie die Wärmedämmung mit dem Reißverschluss.

Hinweis!
Dämmen Sie bei Heizungsanlagen das Grundgefäß und die
Ausdehnungsleitungen „EC" gegen einen Wärmeverlust.
–
Für den Deckel des Grundgefäßes sowie das Folgegefäß ist eine
Wärmedämmung nicht erforderlich.

Hinweis!
Montieren Sie bauseits eine Wärmedämmung bei der Bildung von
Kondenswasser.
7.3.6 Montage der Gewichtsmesszelle
ACHTUNG
Beschädigung der Gewichtsmesszelle durch unsachgemäße Montage
Eine unsachgemäße Montage der Gewichtsmesszelle für die
Füllstandsmessung „LIS" kann zu Beschädigungen, Fehlfunktionen und
Fehlmessungen führen.
•
Beachten Sie die Hinweise zur Montage von der Gewichtsmesszelle.
Die Niveaumessung „LIS" arbeitet mit einer Gewichtsmesszelle. Montieren Sie
diese, wenn das Grundgefäß in der endgültigen Position steht,  7.3.3
"Aufstellung der Gefäße",  12. Beachten Sie die folgenden Hinweise:
•
Entfernen Sie die Transportsicherung (Vierkantholz) am Behälterfuß vom
Grundgefäß.
•
Ersetzten Sie die Transportsicherung durch die Gewichtsmesszelle.
–
Die Gewichtsmesszelle kann optional mit den mitgelieferten Schrauben
am Behälterfuß des Grundgefäßes befestigt werden. Eine Befestigung
am Behälterfuß ist aber nicht notwendig.
•
Vermeiden Sie stoßartige Belastungen der Gewichtsmesszelle durch z. B.
nachträgliches Ausrichten des Gefäßes.
•
Schließen Sie das Grundgefäß und das erste Folgegefäß mit flexiblen
Anschlussschläuchen an.
–
Verwenden Sie die mitgelieferten Anschlusssets,  7.3.3 "Aufstellung
der Gefäße",  12.
•
Führen Sie einen Nullabgleich des Füllstandes durch, wenn das Grundgefäß
ausgerichtet und vollständig entleert ist,  8.6 "Steuerung im Kundenmenü
parametrieren",  21.
Richtwerte für die Niveaumessungen:
Grundgefäß Messbereich
0 – 4 bar
200 l
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar

Hinweis!
Die Gewichtsmesszelle ist nicht druckschlagfest und darf nicht
angestrichen werden!
7.4 Schaltungs- und Nachspeisevarianten
7.4.1 Funktion
Der aktuelle Füllstand im Grundgefäß wird über den Niveausensor „LIS" erfasst
und in der Steuerung ausgewertet. Der Wert des Mindestfüllstandes ist im
Kundenmenü der Steuerung eingegeben. Bei der Unterschreitung des
Mindestfüllstandes öffnet das Nachspeiseventil „WV" und füllt das Grundgefäß.

Hinweis!
Zur Komplettierung der Nachspeisung aus dem Trinkwassernetz bietet
Reflex das Fillset mit integriertem Systemtrenner und die
Enthärtungsanlage Fillsoft an,  4.6 "Optionale Zusatzausrüstung",  8.
Variomat Touch — 22.07.2024
Montage
Deutsch — 15
