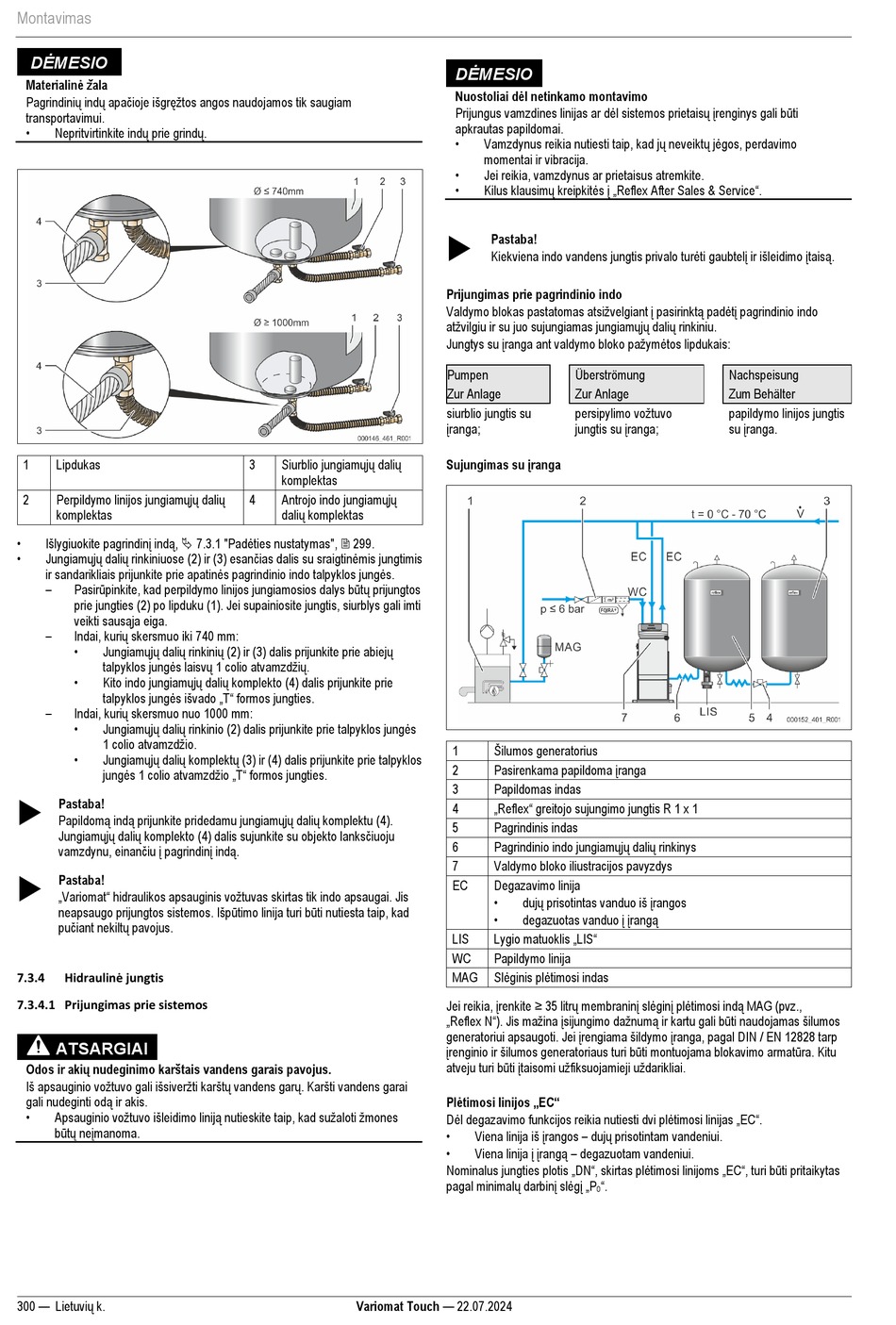

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 300

Montavimas
DĖMESIO
Materialinė žala
Pagrindinių indų apačioje išgręžtos angos naudojamos tik saugiam
transportavimui.
• Nepritvirtinkite indų prie grindų.
1 Lipdukas
Perpildymo linijos jungiamųjų dalių
2
komplektas
• Išlygiuokite pagrindinį indą,  7.3.1 "Padėties nustatymas",  299.
• Jungiamųjų dalių rinkiniuose (2) ir (3) esančias dalis su sraigtinėmis jungtimis
ir sandarikliais prijunkite prie apatinės pagrindinio indo talpyklos jungės.
– Pasirūpinkite, kad perpildymo linijos jungiamosios dalys būtų prijungtos
prie jungties (2) po lipduku (1). Jei supainiosite jungtis, siurblys gali imti
veikti sausąja eiga.
– Indai, kurių skersmuo iki 740 mm:
• Jungiamųjų dalių rinkinių (2) ir (3) dalis prijunkite prie abiejų
talpyklos jungės laisvų 1 colio atvamzdžių.
• Kito indo jungiamųjų dalių komplekto (4) dalis prijunkite prie
talpyklos jungės išvado „T" formos jungties.
– Indai, kurių skersmuo nuo 1000 mm:
• Jungiamųjų dalių rinkinio (2) dalis prijunkite prie talpyklos jungės
1 colio atvamzdžio.
• Jungiamųjų dalių komplektų (3) ir (4) dalis prijunkite prie talpyklos
jungės 1 colio atvamzdžio „T" formos jungties.

Pastaba!
Papildomą indą prijunkite pridedamu jungiamųjų dalių komplektu (4).
Jungiamųjų dalių komplekto (4) dalis sujunkite su objekto lanksčiuoju
vamzdynu, einančiu į pagrindinį indą.

Pastaba!
„Variomat" hidraulikos apsauginis vožtuvas skirtas tik indo apsaugai. Jis
neapsaugo prijungtos sistemos. Išpūtimo linija turi būti nutiesta taip, kad
pučiant nekiltų pavojus.
Hidraulinė jungtis
7.3.4
7.3.4.1 Prijungimas prie sistemos
ATSARGIAI
Odos ir akių nudeginimo karštais vandens garais pavojus.
Iš apsauginio vožtuvo gali išsiveržti karštų vandens garų. Karšti vandens garai
gali nudeginti odą ir akis.
• Apsauginio vožtuvo išleidimo liniją nutieskite taip, kad sužaloti žmones
būtų neįmanoma.
300 — Lietuvių k.
Siurblio jungiamųjų dalių
3
komplektas
Antrojo indo jungiamųjų
4
dalių komplektas
Variomat Touch — 22.07.2024
DĖMESIO
Nuostoliai dėl netinkamo montavimo
Prijungus vamzdines linijas ar dėl sistemos prietaisų įrenginys gali būti
apkrautas papildomai.
• Vamzdynus reikia nutiesti taip, kad jų neveiktų jėgos, perdavimo
momentai ir vibracija.
•
Jei reikia, vamzdynus ar prietaisus atremkite.
• Kilus klausimų kreipkitės į „Reflex After Sales & Service".

Pastaba!
Kiekviena indo vandens jungtis privalo turėti gaubtelį ir išleidimo įtaisą.
Prijungimas prie pagrindinio indo
Valdymo blokas pastatomas atsižvelgiant į pasirinktą padėtį pagrindinio indo
atžvilgiu ir su juo sujungiamas jungiamųjų dalių rinkiniu.
Jungtys su įranga ant valdymo bloko pažymėtos lipdukais:
Pumpen Überströmung
Zur Anlage Zur Anlage
persipylimo vožtuvo
siurblio jungtis su
įranga; jungtis su įranga;
Sujungimas su įranga
Šilumos generatorius
1
Pasirenkama papildoma įranga
2
3 Papildomas indas
„Reflex" greitojo sujungimo jungtis R 1 x 1
4
5 Pagrindinis indas
Pagrindinio indo jungiamųjų dalių rinkinys
6
7 Valdymo bloko iliustracijos pavyzdys
EC Degazavimo linija
• dujų prisotintas vanduo iš įrangos
• degazuotas vanduo į įrangą
Lygio matuoklis „LIS"
LIS
WC Papildymo linija
Slėginis plėtimosi indas
MAG
Jei reikia, įrenkite ≥ 35 litrų membraninį slėginį plėtimosi indą MAG (pvz.,
„Reflex N"). Jis mažina įsijungimo dažnumą ir kartu gali būti naudojamas šilumos
generatoriui apsaugoti. Jei įrengiama šildymo įranga, pagal DIN / EN 12828 tarp
įrenginio ir šilumos generatoriaus turi būti montuojama blokavimo armatūra. Kitu
atveju turi būti įtaisomi užfiksuojamieji uždarikliai.
Plėtimosi linijos „EC"
Dėl degazavimo funkcijos reikia nutiesti dvi plėtimosi linijas „EC".
• Viena linija iš įrangos – dujų prisotintam vandeniui.
• Viena linija į įrangą – degazuotam vandeniui.
Nominalus jungties plotis „DN", skirtas plėtimosi linijoms „EC", turi būti pritaikytas
pagal minimalų darbinį slėgį „P ".
0
Nachspeisung
Zum Behälter
papildymo linijos jungtis
su įranga.
